廉価で軽量コンパクト、小型のトランスイルミネーターにも相性ピッタリ。ミニゲルはもちろん140×160の大判ゲルも対応。
LEDトランスイルミネーター 青緑色505nm ゲル切り出し・撮影透過照明
製品概要
超高照度60W級 LEDトランスイルミネーター 青緑色 LED505-TR60W2
光源直下方式、扱いやすい超高照度最大60WのLEDトランスイルミネーター。ダイクロイックフィルター採用でバックグラウンドを排除し、ハイコントラストで蛍光励起します。
電気泳動ゲルを明るく蛍光させ、微弱なバンドも明瞭です。ゲルの切り出しや、デジタルカメラ・スマホでの画像記録も、微弱なバンドまで明瞭に行えます。
純国産品ですEtBr、DsRed®、AlexaFluor532®、Flamingo®、Gel Green®、Gel Red®、SYPRO Red®、YFPなど、励起波長485～510nm程度の試薬に適合
LEDトランスイルミネーター「LED505-TR60W2」ここが違う・お勧めする理由
- 小型・軽量・驚異のハイパワー60W一般製品の5倍、超高照度透過光源です▼詳細
- 業界唯一ダイクロイックフィルター採用バックグラウンド完全除去で微弱バンドも明瞭▼詳細
- 消し忘れ防止オートオフ機能ゲルを守る20分自動オフ・連続運転も可能▼詳細
- ミニゲル4枚同時に置ける発光面表面は割れにくい、強化ガラスを採用▼詳細
★ まだあります・お役立ち機能
蛍光観察カバーとゴーグル付き | 着脱式トルク調整カバー | 安心の純国産品 | 撮影装置との相性

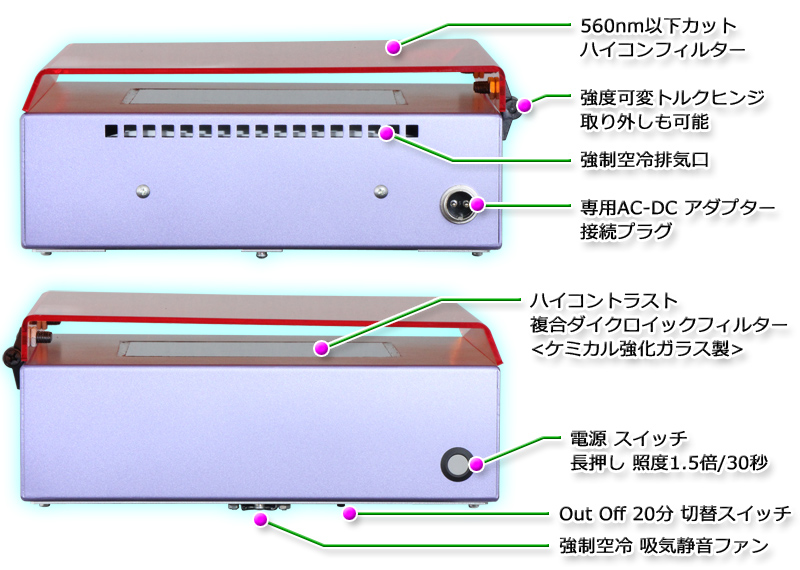

60W級 超高照度LED透過照明装置 各部の機能
LED Transilluminatorの弱点だったバックグラウンドを、業界で初めて複合ダイクロイックフィルターで解消しました。
そのほか、オートオフ機能や、20秒間照度1.5倍機能など、他社でまねのできない高機能・高性能なLED Transilluminatorです。

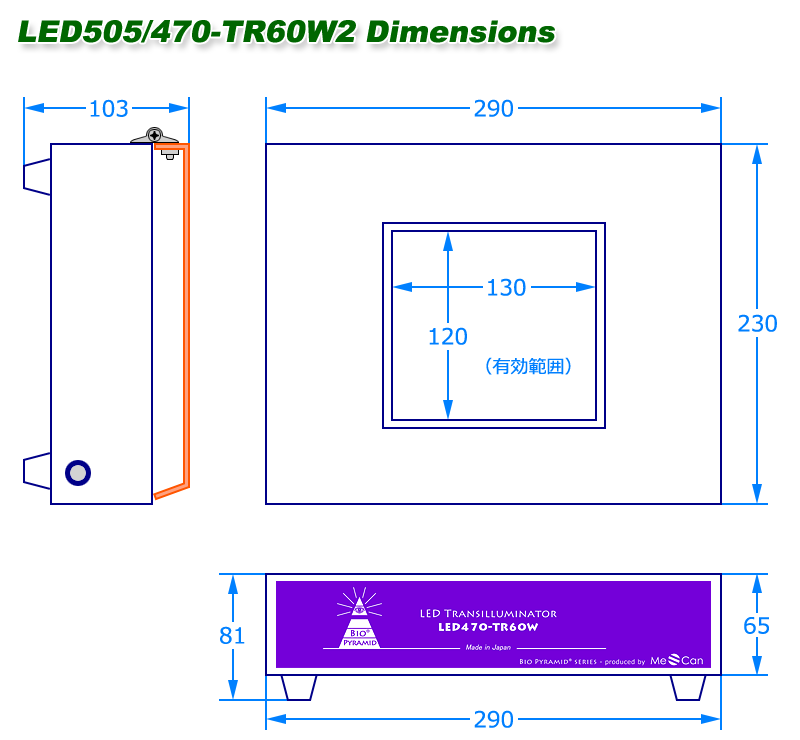

60Wクラス 超高照度LED Transilluminator 寸法図
高性能薄型トランスイルミネーター。60W級の超高照度、業界初のダイクロイックフィルター採用で微弱なバンドも明瞭です。
ゲル撮影装置Bio-Pyramid miniやゲル切り出し撮影装置MBP-PLBX2とも相性ピッタリ。完成されたゲル・ドキュメンテーションシステムを手軽に構築できます。
標準セットと価格
| 標準セット LED透過照明 本体 / 標準付属 | |
|---|---|
| 1. LED透過照明本体 | ダイクロフィルター内蔵 最大60W超高照度光源 |
| 2. AC-DCアダプター | 100V～240V ユニバーサル 24V 2.7A 65W |
| 3. フィルターカバー | 560nm以下カット・ハイコンフィルターカバー |
| 製品名 | 製品番号 | 定価（税別） | 直販（税別） |
|---|---|---|---|
| 超高照度 505nm LEDトランスイルミネーター |
LED505-TR60W2 | \178,000 | \148,000 |
発光色：青緑色 LED505nm
対応試薬：EtBr / DsRed® / AlexaFluor532® / Flamingo® / Gel Green® / Gel Red® / SYPRO Red® / YFP 等、励起波長485～510nm程度の試薬に適合
活用オプション 卓上暗室・撮影装置
LEDトランスイルミネーターと組み合わせて、明るい部屋でゲルの撮影・観察・切り出しができる卓上暗室とゲルトレイです。
明室で手軽にゲル撮影、フード型卓上暗室、市販デジカメやスマホも使えます。軽くて丈夫なABS樹脂製スタンダード製品です。
LED照明とサイズ一致、これ一台でゲルの撮影、観察、切出し可能、完璧なゲル・ドキュメンテーションシステムが完成します。
全ての工程をトレイに載せたまま、安全で作業効率が高まります。撮影装置に入れても邪魔にならず使いやすい形状、しかも超廉価。
※撮影装置品番末尾B/G/Sは各々ベーシック（汎用）、G7Xシリーズ用、スマホ用タイプです。
活用オプション 撮影用カメラ・スマートフォンアダプター
電気泳動ゲルの撮影に適したカメラとスマートフォン用アダプターです。
キヤノンG7XM3 セット高性能ハイエンドカメラ
軽量コンパクト・高性能・高画質なキヤノン G7X Mark IIIの撮影セットです。
定価（税別）OPEN
直販（税別）お問合せ
OM TG-7 カメラセット廉価 防水高耐久カメラ
防水・耐候・耐衝撃の業務用カメラ OM TG-7を使った、コストパフォーマンスの高い撮影セットです。
定価（税別）OPEN
直販（税別）\87,000
汎用スマホアダプターお持ちのスマホでゲル撮影
ほぼ全てのスマホを取付けて撮影が可能です。※フード本体との同時購入で12,000円割引
定価（税別）\15,600
直販（税別）\14,000 ※
iPhone SE専用アダプター在庫処分特別価格
iPhone SE（第2・第3世代）用のケース型アダプターです。
定価（税別）\9,400
特価（税別）\3,800
ユーザー様のご意見とヒアリングから生まれた お役立ち機能
一般市販品の5倍、超高照度 60W
安全可視光LED 505nm青緑色
皮膚や目など人体への障害が少なく、単色発光で高効率なLED光源です。発熱も少なく、検体の劣化も防げます。
超高輝度で眩しいほど。ここまで明るくなくても、との声もありますが、その分微弱なバンドも明瞭です。LEDは環境にやさしく超長寿命で、半永久的に使用可能です。
業界で初の60W級の超高出力（高出力時）、他社製品（8W～12W程度）の5倍の明るさ。オレンジカバーなしでは眩しいほどです。微弱なバンドも逃さず明瞭に検出します。
目や皮膚に安全な可視光LED 505nm青緑色LED
紫外線に比べ人体への影響が少なく、また単色発光で高効率なLEDのため発熱も少なく、検体の劣化を防ぎます。環境にやさしく、しかも超長寿命で半永久的に使用可能です。
LEDで初めて実現させた直下照明方式
後述の複合フィルターで初めて可能になった、UV Transilluminatorと同じ直下照明方式の使いやすい蛍光励起照明装置です。25個のLEDチップを均等配置し、さらに拡散板で照明ムラはほとんどありません。
業界唯一、バックグラウンドを完全除去・複合ダイクロイックフィルター採用
直下照明方式の弱点だったバックグラウンド問題の解消のため、急激な波長カット特性を持つ、業界唯一の複合ダイクロイックフィルターを採用。LEDの強力パワーとの相互効果で僅かな蛍光も逃しません。505nm青緑（シアン）光源は、BlueからGreenまで幅広い試薬の蛍光励起を可能にします。また、エチブロ蛍光用として、UVトランスイルミネーターの安全な代替え機器としても普及しています。

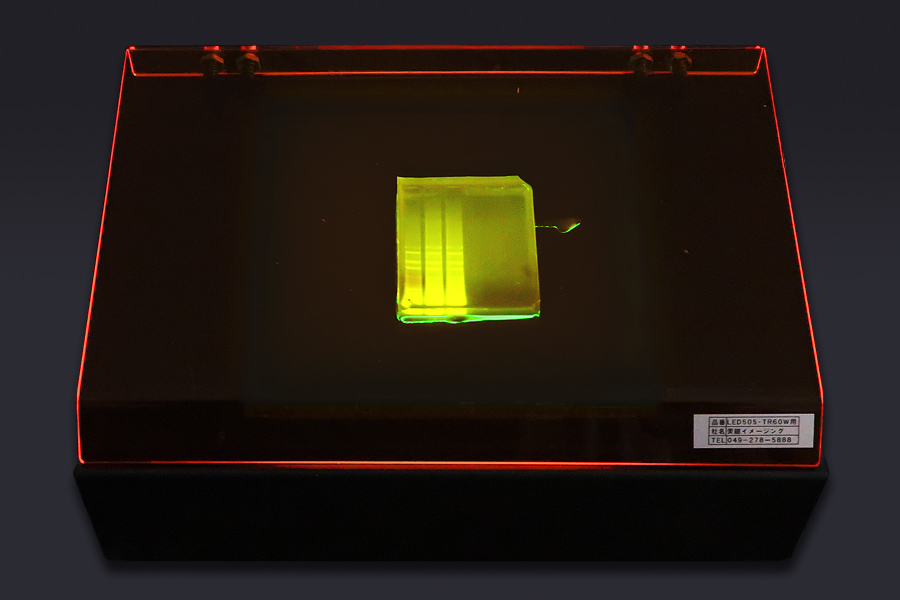

★ Dichroic Filterの劇的効果
ダイクロイックフィルター採用でバックグラウンド完全除去
業界唯一！複合ダイクロイックフィルターを採用して、LED光源のバックグラウンド問題を解消しました。強力パワーとの相互効果で僅かな蛍光も明瞭です。
UV光源の安全な代替えとして、エチブロ蛍光用にも使われています。

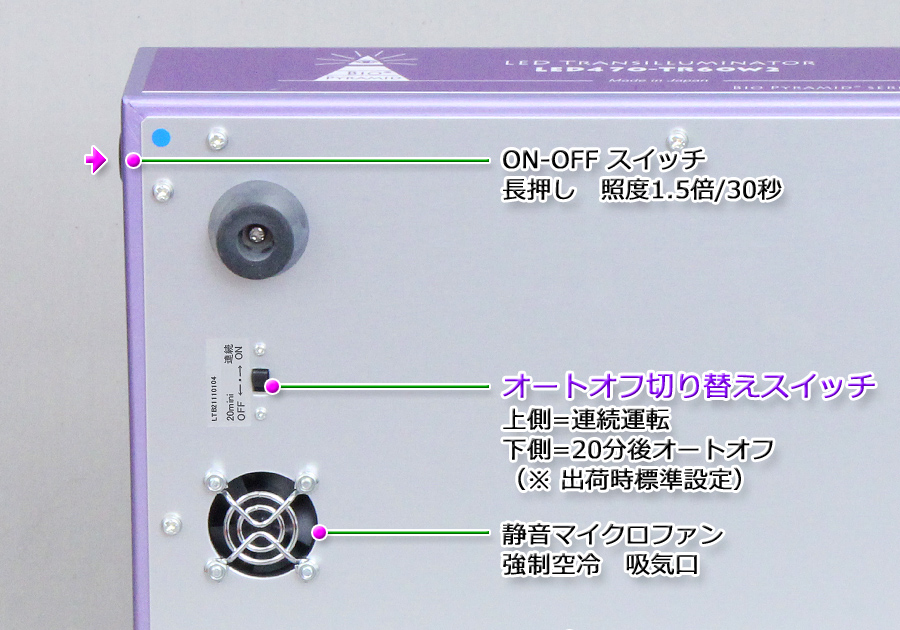

消し忘れ防止オートオフ機能
消し忘れからゲルを守るオートオフ機能付き
電源を入れてから20分すぎると、自動的に電源が切れるよう出荷時に設定されています（スイッチの切り替えで連続運転も可能です）。
スタートボタンを長押しすると出力がさらに1.5倍になり、エチブロなど蛍光の弱い試薬の時に威力を発揮します。
ゲルの解析作業中、トランスイルミネーターの消し忘れで、ゲルを干からびさせたことはありませんか。LEDトランスイルミネーターLED505-TR60W2は、20分オートオフ機能付きでゲルを守ります。オートオフ機能を解除にすれば連続運転も可能です。（※出荷時はオートオフ設定）
直下照明方式・面有効サイズ120×130mm 表面は割れにくい、強化ガラスを採用
光源直下照明方式・超高照度最大60WのLEDトランスイルミネーター
- 輝度ムラのほとんど無い均等な発光面、ミニゲル4枚を上下左右に並べて撮影が可能
- 衝撃に強いケミカル強化ガラス採用で切り出しも安心
- フィルターカバー越しにゲルのバンドを観察、そのまま切り出し作業も可能
- 最適波長指定でメーカー特注のフィルターゴーグルも標準付属（眼鏡併用可能）
ダイクロイックフィルター採用で実現した直下照明方式、輝度ムラがほとんど無く明るさ均等、ミニゲル4枚同時観察できる120×130mmの発光面。衝撃に強いケミカル強化ガラス採用で、切り出し作業も安心です。

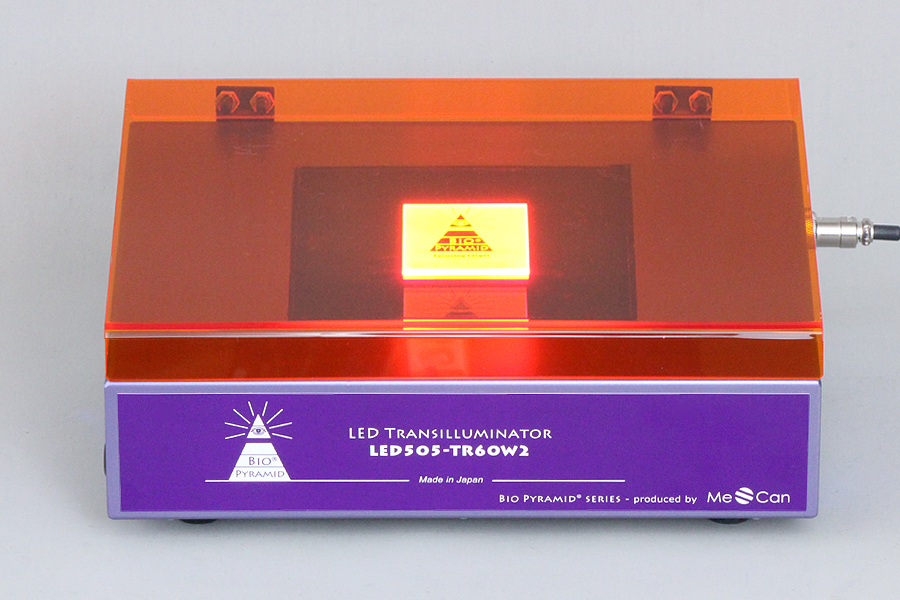

直接バンド観察フィルターカバー付き
フィルターカバー（560nm以下遮断）越しにゲルのバンドを観察でき、そのまま切り出し作業も可能です。

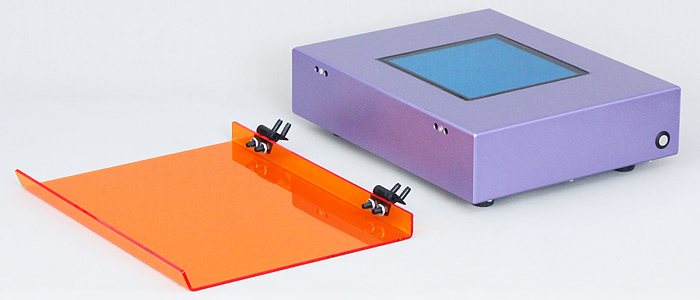

着脱簡単・開閉トルク調整機能付きカバー
簡単着脱・ハイコンフィルターカバー
フィルターカバーは着脱できるので、頻繁に撮影装置を利用するときなど便利です。
テンションコントロール機能付き。+ドライバー1本で開閉の硬さを調整できます。
フィルターカバーは簡単に着脱できるので、頻繁に撮影装置を利用するときなど便利です。また、カバー開閉ヒンジはトルクコントロール機能付きです。プラスドライバーだけで開閉の硬さを調整できます。
安心の純国産製品です。
設計・製造・組み立ては、LEDコントローラーを製造販売している国内企業、LEDは日亜化学工業㈱社製品、表面ガラス、アクリルカバー、特注ゴーグル（別売オプション）などほぼすべて国内メーカー品を採用しています。万一の故障時にも迅速・スピーディーに対応できます。

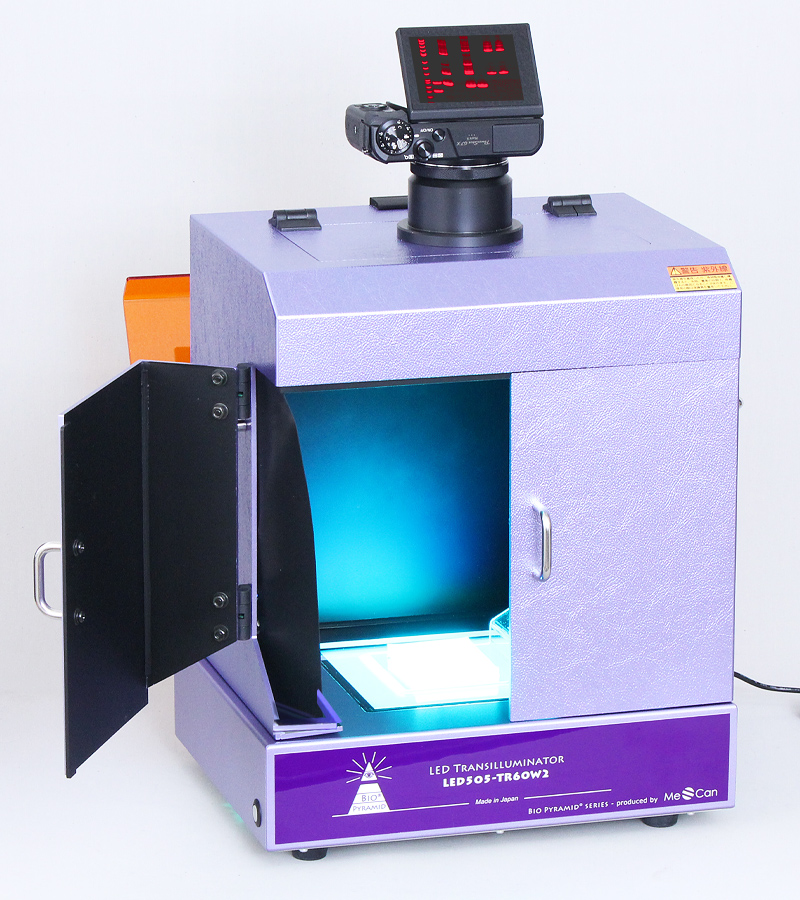

純国産品ですゲル切り出し撮影装置Pict LaBoxとピッタリ一体
完成度の高いゲル・ドキュメンテーションシステム
明室でゲル観察・切り出し・撮影ができるPict LaBox2とサイズが一体。超高照度LEDトランスイルミネーターと併用することで、完成度の高いゲル・ドキュメンテーションシステムが構築できます。
明室で電気泳動ゲル・バンド観察・切り出し、CCDカメラによる撮影が1台でできる、新発売のPict LaBox CCDとサイズが一体、完成度の高いゲル・ドキュメンテーションシステムを構築することができます。

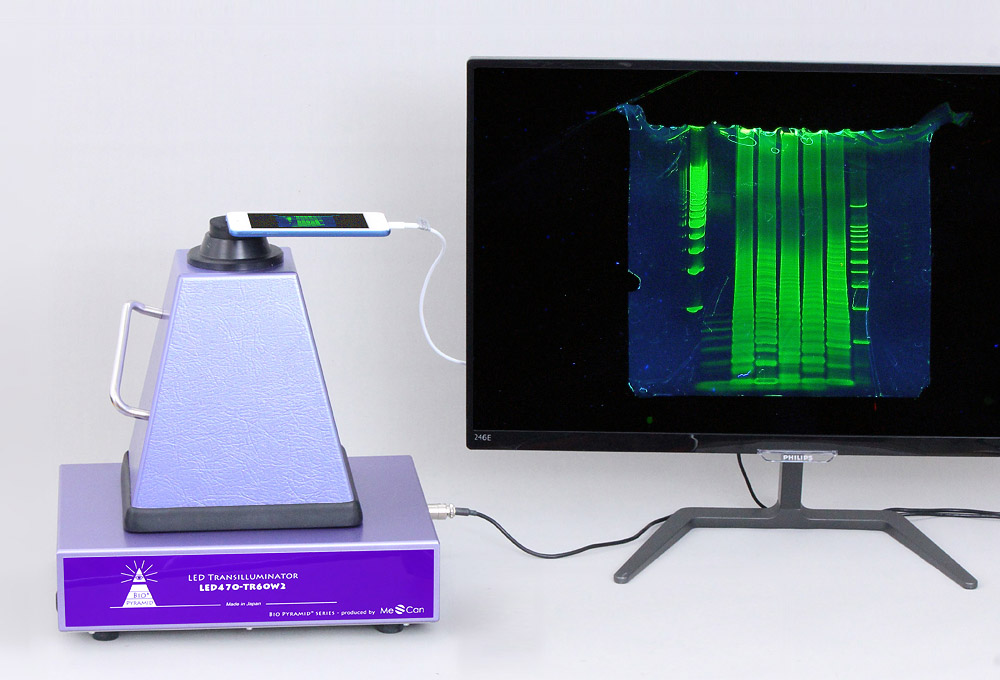

Bio-Pyramid Miniにも最適
ミニゲル撮影に最適な小型ゲル撮影装置Bio-Pyramid Miniも安定設置、高画質画像の記録が可能です。
完成度の高いゲル・ドキュメンテーションシステム
超高照度LEDトランスイルミネーターは、小型ゲル撮影フードMBP-miniとの相性抜群です。デジタルカメラやCマウントUSBカメラ、さらに解像度・感度が進化したiPod Touchとのセットも用意しています。
明るい部屋でもポラロイド感覚で、微弱なバンドを明瞭に記録できます。
※ご不明な点は、なんでもお気軽にご相談ください。
メールで問い合わせる仕様・各部の名称と機能
| LED505-TR60W2 | |
|---|---|
| ピーク波長 | 505nm |
| フィルターサイズ | 140mm × 130mm（有効面130mm × 120mm） |
| 使用LED | 高照度チップ型LED 25個・均等配置 |
| 照射方式 | 下方からのダイレクト照射・トランスイルミネーター方式 |
| 発光面フィルター | 金属多層膜蒸着ダイクロイックフィルターに蛍光反射防止特殊複合加工 複合加工のため微小なピンホール・異物があります。直径0.5mmまでは5個以下、直径0.3mm未満は不問・良品とします。 |
| 機能 | ①スイッチ長押しによる出力1.5倍（30秒間） ②オートオフ設定（20分間） |
| 観察用カバーフィルター | キャストアクリル製・560nm以下カット・オレンジ色カバー |
| 対応蛍光試薬 | EtBr、DsRed®、AlexaFluor532®、Flamingo®、Gel Green®、Gel Red®、SYPRO Red®、YFPなど、励起波長485～510nm程度の試薬 |
| 電源（ACアダプター） | 入力：100～240V、50～60Hz ユニバーサル 出力：24V、2.7A（65W） PSE・UL・CE認証製品 |
| 消費電力 | 通常時39W／高出力時58.5W |
| ランプ寿命 | 4万時間（計算上の予測値です） |
| 冷却 | マイクロファンによる強制空冷方式 |
| 付属品 | AC-DCアダプター、取扱説明書、保証書 |
| 本体サイズ・重量 | W260mm × D230mm × H81mm（フィルターカバー含む高さ103mm）／1.8kg |
| 本体サイズ（図） | |
| 各部の名称と機能 | |
