 LEDトランスイルミネーター 青色470nm ゲル撮影・切り出し用透過照明



主な特徴▼   価格▼   デジカメセット▼   仕様▼

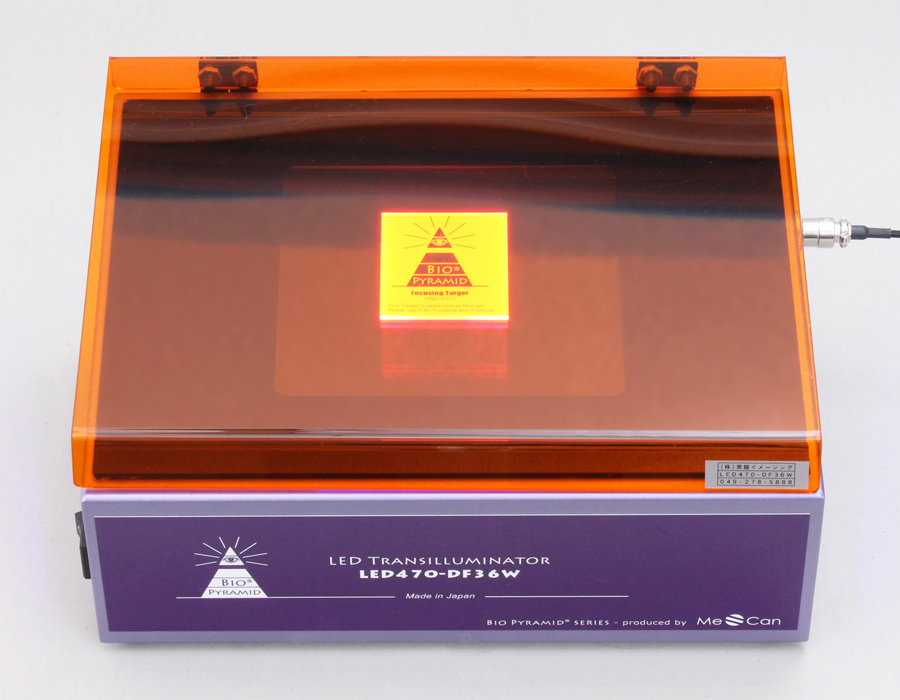

 LEDトランス・イルミネーター <LED470-DF36W> ゲル撮影・切り出し



仕様書 LED505-DF36W
   純国産品です。

  青色470nm、36Wクラスの高出力、8W~12W程度の一般市場製品の3倍以上、他社が追従できない高照度製品です。さらに暗視野照明方式に加え長波長をカットする、ダイクロイックフィルターを装備しバックグラウンド光を完全に遮断、染色の薄い微弱なバンドも明瞭に見ることを可能にします。新型コロナウイルスの検出、RT-PCR法にも応用が期待されます。

SYBR GreenR SYBR GoldR SYBR SafeR Gel GreenR
Midori GreenR SYPRO OrengeR SYPRO RubyR 等に









 LEDトランス・イルミネーター <LED470-DF36W> の主な特徴



■ 目や皮膚に安全な可視光LED 470nm青色LED
紫外線に比べ人体への障害が少なく、また単色発光で高効率なLEDのため発熱も少ないく、検体の劣化も防ぎます。環境にやさしく、しかも超長寿命で半永久的に使用可能です。
■ 一般市販品の3倍以上の高照度 36W
日亜製超高照度チップ型LEDを24個左右に配置、今までにない明るさを実現しました。大型静音ファンによる強制空冷で、強い照度が長時間保たれます。


■ バックグラウンド除去に有利な暗視方式で廉価実現
ライトステージ下方左右斜めから単色LEDの励起光を照射、観察者やカメラに光源が当たらず、蛍光のみを観察する暗視野型照明方式によりコストを抑えました。
■ 均等な明るさの照射面
LED光源の指向性・角度・距離を厳密に計算し、照射面の明るさを均等化しています。


Dichroic Filterの劇的効果


不使用時     使用時
  ■ 業界唯一のダイクロイックフィルター採用

LED光源の長波長側を遮断するダイクロイックフィルターを採用、ステージ底部に光吸収シート設置してバックグラウンドをほぼ完全に除去、微弱な蛍光も見逃さず記録できます。

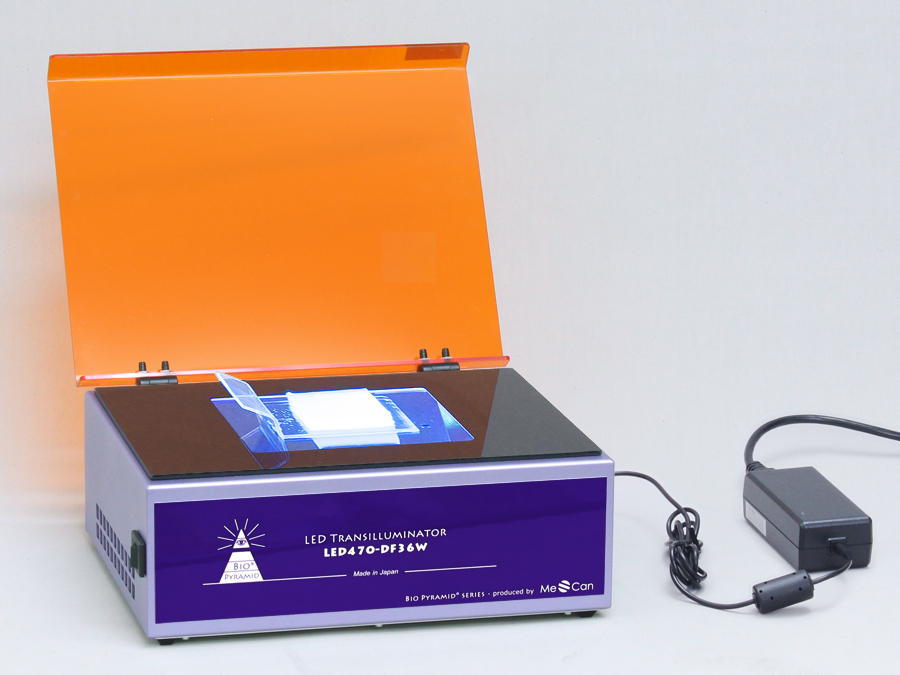

■ 発光面有効サイズ130×140mm - 直接バンド観察できるハイコン・カバー採用
輝度ムラのほとんど無い均等な発光面で、ミニゲルから中判サイズの多くのゲルに適応します。シャープカットフィルター・カバー(560nm以下遮断)越しにゲルのバンドを観察しながら切り出し作業もそのまま可能。カバー取り付けヒンジは差し込み式で着脱も簡単です。
ゲル用LED透過照明装置 カバー着脱

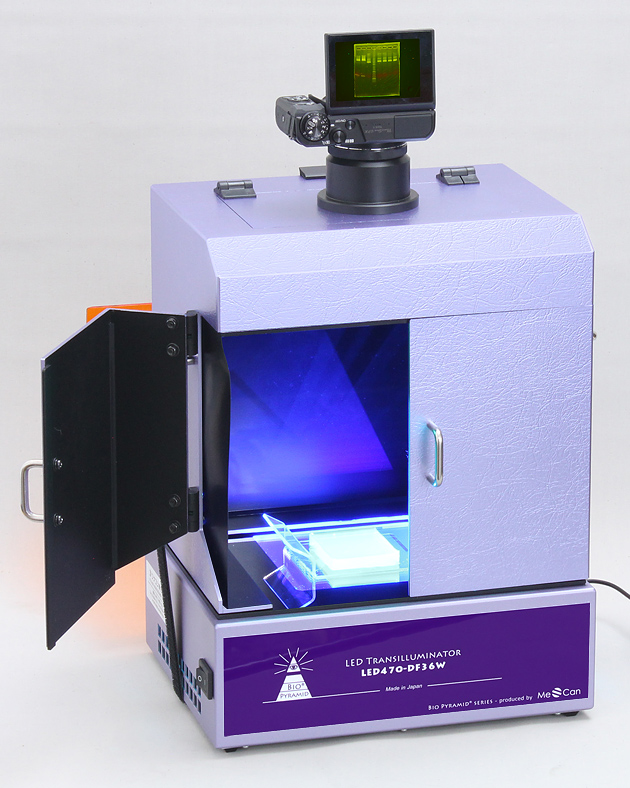

■ ゲル切り出し撮影装置Pict LaBoxとピッタリ一体

明室で電気泳動ゲル・バンド観察・切り出し、CCDカメラによる撮影が1台でできる、新発売のPict LaBox CCDとサイズが一体、完成度の高いゲル・ドキュメンテーションシステムを構築することができます。

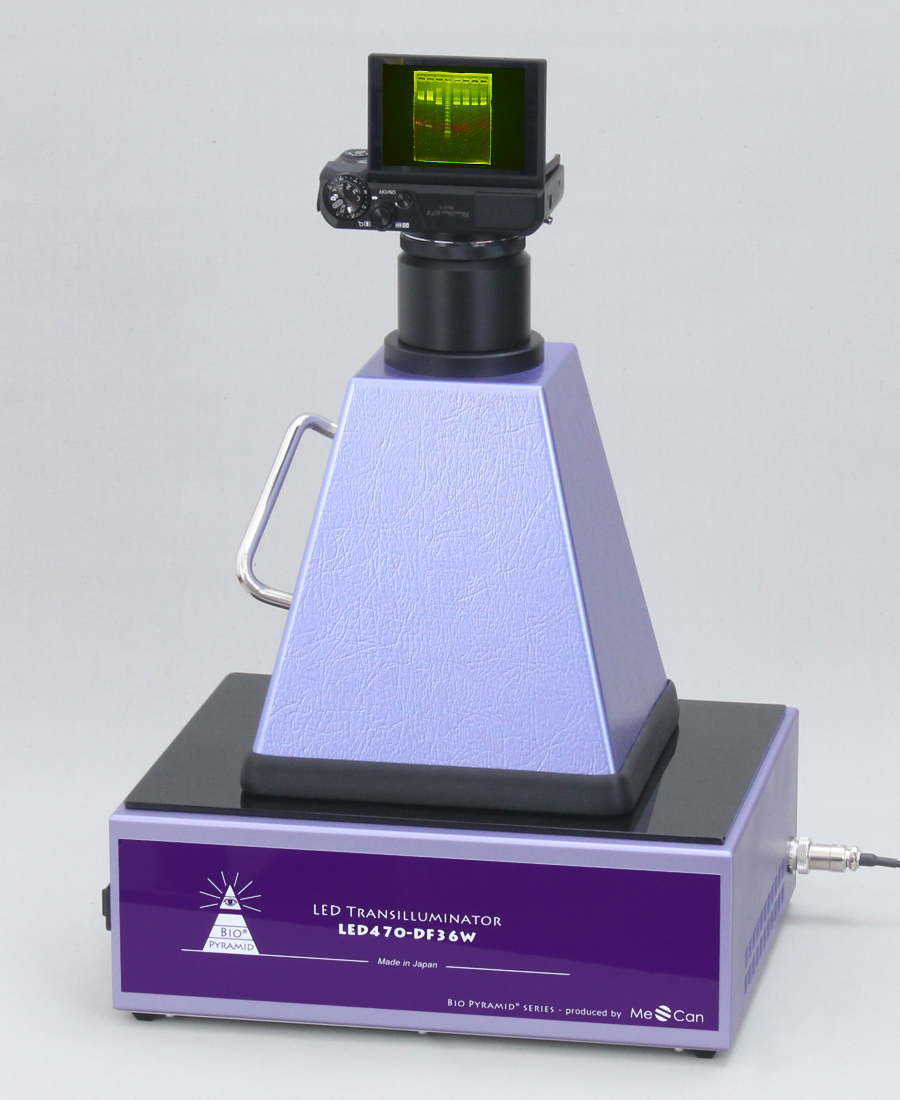

■ Bio-Pyramid Miniにも最適

ミニゲル撮影に最適な小型ゲル撮影装置Bio-Pyramid Miniも安定設置、高画質画像の記録が可能です。

ご不明な点は なんでもお気軽にご相談下さい。→





 標準セット LED透過照明 本体 / 標準付属


LEDトランスイルミネーター
※改良のため、デザインが
予告なく変わることもあります。

1. LED 透過照明本体 : 560nm以下カット・オレンジフィルターカバー付き
2. AC-DCアダプター  : 100V〜240V ユニバーサル 24V 2.7A 65W

製品名 品番 定価(税別) 直販(税別)
470nmLED暗視照明基本セット LED470-DF36W \139,000 \118,000


   発光色   : 青色 LED470nm
対応試薬  : SYBR GreenR SYBR GoldR SYBR SafeR
 Gel GreenR Midori GreenR SYPRO OrengeR
  SYPRO RubyR 等に









 LEDトランスイルミネーター 奨励 デジタルカメラセット 構成と価格


 ■ 推奨 CCDカメラ撮影セット
セット製品名
製品番号
セット定価
直販価格
(全て税別)
 構 成 内 容
*お見積りの分割承ります。 メール・問い合せ
*下欄の品番と価格を見積/注文フォーム等にコピー&ペースト下さい
LED暗視照明+遮光ミニフード
+デジカメセット(アダプター付)
MBPmi-G7XM2-470DF
定価 \365,400
直販 \285,500
青色LEDトランスイルミネーター ゲル撮影・切り出し
LED暗視照明+Pict-LaBox2本体
+ デジカメセット
MBPBX2-G7XM2-470DF
定価 \422,600
直販 \337,700
青色LEDトランスイルミネーター ゲル撮影・切り出し

個別製品
品番と価格

キャンペーン特価
製品名 470nmLED
暗視照明装置
Bio-Pyramid
Mini
Pict-LaBox2
基本セット
デジタル
カメラセット
カメラ接続
アダプター
製品番号 LED470-DF36W MBP-mi MBP-PLBX2G G7XM2-CSET MBP-G7X62
定 価 \139,000 \52,800 \121,600 \162,000 \11,500
直販価格 \118,000 \46,800 \109,600 \110,100 \10,600

ご不明な点は なんでもお気軽にご相談下さい。→

ゲル撮影 卓上暗室 ゲル撮影観察切出装置 ゲル撮影推奨カメラ 汎用スマホアダプター
MBP-Mini

MBP-PLBX2C
G7XM2-B/C SET
コンパクトカメラセット
明室で撮影できる、デジタルカメラ用小型フード LED照明とサイズ一致、これ一台でゲルの撮影、観察、切出し可能、完璧なゲル・ドキュメンテーションシステムが完成します。 モニタの角度を動かせるチルト式カメラと撮影に必要な全てを揃えた推奨セット
※MBP-03/mini取り付けには接続アダプターが必要です
ほぼ全てのスマホを取付て
ゲル撮影が可能です。
もっと詳しく もっと詳しく もっと詳しく もっと詳しく
 この他・LEDトランスイルミネーター活用オプション









 LED Transilluminator 仕様・各部の名称と機能


  LED470-DF36W
◆ ピーク波長量 Blue 470nm
◆ フィルタサイズ 140mm×130mm (=有効面積)
◆ 使用LED 高照度チップ型LED 24個  並行配置
◆ 照射方式 暗視野照明 有効面外側の左右斜め下から照射
◆ バックグラウンドの除去 LED 素子に直接多層ダイクロイックフィルターを設置、長波長側を除去
◆ 機能 -
◆ 観察用カバーフィルター キャストアクリル製560nm以下カット、オレンジ色カバー
◆ 対応蛍光試薬 SYBR GreenR SYBR GoldR SYBR SafeR Gel GreenR Midori GreenR
SYPRO OrengeR SYPRO RubyR
励起波長(吸収波長)ピーク 450〜500nm程度の試薬
◆ 電源 (ACアダプター) Input: 100〜240V 50〜60Hz ユニバーサル
Output: 24V 2.7A (65W)  PSE / UL / CE 認証製品
◆ 消費電力 常時32W
◆ ランプ寿命 4万時間 (計算上の予測値です)
◆ 冷却 ファンによる強制空冷方式
◆ 付属品 AC-DCアダプター・取説・保証書
◆ 本体サイズ / 重量 W290×D230×H100mm (含・カバー=H125mm)   2.2kg
◆ 各部の名称と機能
