 電気泳動ゲル 撮影切出し装置 デジタルカメラシステム



特徴▼  構成と価格▼  推奨オプション▼  セット価格▼  その他オプション▼  仕様▼


■ ゲルのデジタルカメラ撮影・ゲル切出し・観察 PCR検査への応用も


お使いのLEDTransilluminatorやUV光源に載せられます。広い作業空間、明室でゲル切出しも楽々、軽量コンパクト高性能なゲル切出し撮影装置。高感度デジタルカメラで微弱バンドの詳細画像が撮影できます。

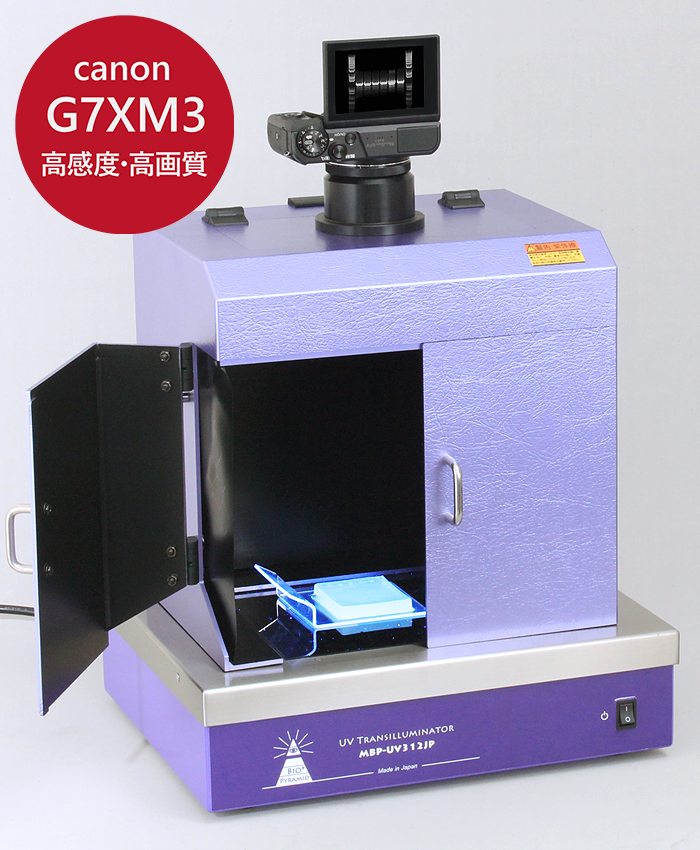

電気泳動ゲル 撮影切出し装置 Gel Documentation System

※ズーム・ピントをカメラの”C”に登録できます。カメラの画像データはCanon専用アプリでWi-Fiを利用しスマホなど別の端末に直接送信できます。
ゲルを乗せたまま染色から撮影ができるミニゲルトレー


ご不明な点は なんでもお気軽にご相談下さい。→







 アガロースゲル切出撮影装置<MBP-PLBX2> 主な特徴と機能



新バージョンは機能がアップ・さらに使いやすくなりました

■ 高さが20mm増え、作業空間がより広がりました。
■ 材質をアクリルからABSに変更、衝撃に強くなりました。
■ 外側を黒からラベンダーバイオレットに、楽しく爽やかな雰囲気で研究できます。

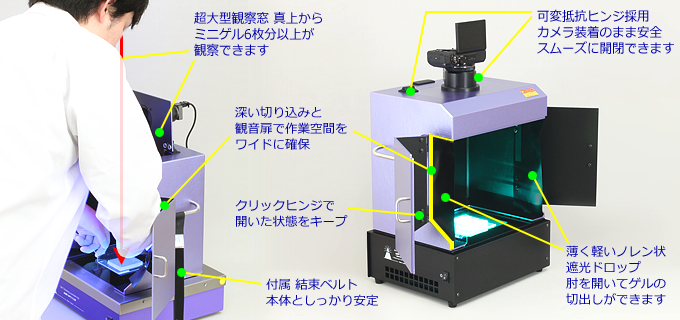

電気泳動ゲル撮影切り出し装置 便利な機能

動画で見るゲル切出し撮影装置 機能と特長



電気泳動ゲル、撮影、切出し、真上から観察できる大きく広い窓

 真上から観察できる、大きく広い観察窓
ミニゲルなら一度に縦2枚・横3枚以上を見渡せる広い窓、真上から観察できるので、狭いバンドも正確に切り分けられます。フィルター内蔵でUV光源でも安心、画像記録用シャープカットフィルターとしても高い性能です。

電気泳動ゲル 撮影 切出し 室内照明が映らない、外光吸収構造でゲルが鮮明に見える
室内照明が映らない、外光吸収構造でゲルが鮮明です
フィルターを前方に斜めに傾けて、後と天井からの光を前に逃がすとともに、前からの光は、カメラドアーを立てることで完全に遮断。明るい部屋でも弱いバンドを見逃さず、ゲル切り出し作業が確実・効率的になります。


電気泳動ゲル 撮影 切出し 片手でオープン、観音窓とクリックヒンジ
片手でオープン、観音扉とクリックヒンジ
扉は観音開きなので、ゲルを持ちながら簡単に開け閉めできます。クリックヒンジ採用で開いた状態をキープ、閉めた時も浮きがなく遮光性も完全です。

電気泳動ゲル 撮影 切出し 左右の窓の切込みで、広い作業空間を確保


左右の壁の切込みで、広い作業空間を確保
左右60mmの切り込みで、切り出し作業は肘を横に張って楽にできます。小型ながら、広い可動領域、作業空間は驚くほど広く感じます。



UVトランスイルミネーター
お持ちのUV・LEDトランスイルミネーターに使用可能
今お使いの照明装置のサイズが左右が220mm以上で突起物が無い平らな光源なら、殆どの蛍光励起用照明装置の上に置いて使用できます。(小さいサイズは、中に入れての使用も可能な場合もあります)
結束ベルトで本体より小さい光源でもしっかり固定
底部が面構造なので、Pict LaBoxよりトランスイルミネーターが小さくても安定して載せられます。さらに付属のマジックベルトで、しっかりと固定できます。
電気泳動ゲル、撮影、切出し、トランスイルミネーターとのセット 電気泳動ゲル、撮影、切出し、トランスイルミネーターセット 電気泳動ゲル、撮影、切出し、トランスイルミネーターセット
本体より大きい光源
MBPBX2-G7X2-UV312JP
本体と同じサイズの光源
MBPBX2-G7X2-LED505DF
本体より小さい光源
MBPBX2-G7X2-LED505TR
仕様書
MBP-PLBX2G
(本体セット)



仕様書
MBP-PLBX2-G7XM2
(カメラ付きセット)





なんでもご相談ください

ご不明な点は なんでもお気軽にご相談下さい。→

撮影サンプル画像はこちら

サンプル画像

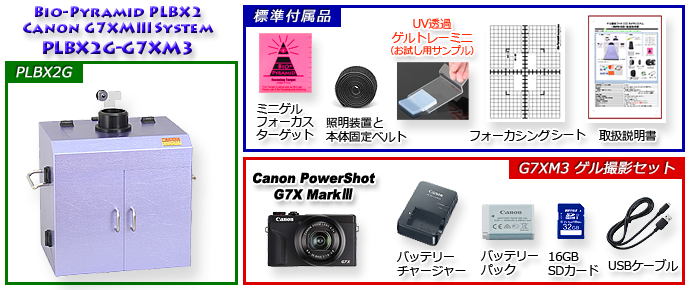

 ゲル切出撮影装置<MBP-PLBX2> 標準セット内容と価格



電気泳動ゲル 撮影切出し装置 標準セット内容


製品名 品番 定価(税別) 直販特価(税別)
  Pict-LaBox2 本体基本セット(G7X2用/カメラ別) MBP-PLBX2G  \121,600  \109,600
 Pict-LaBox2 本体 + デジカメG7XM2セット MBP-PLBX2-G7XM2 \283,600 \219,700
便利なUV・LEDトランス・イルミネーターセット製品はこちら →

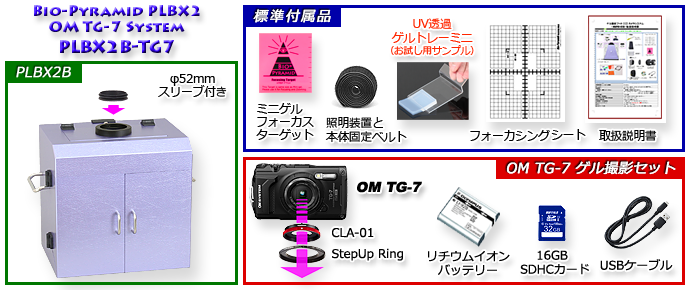

カメラ機種追加のお知らせ
新製品 キヤノン GX7 Mark3 に加え
安価で堅牢 OM (Olympus) TG-7が加わりました。

サイト工事中の為、 詳しくはお問い合わせ下さい。→







 ゲル切出撮影装置推奨オプション UV/LED照明装置・デジタルカメラ


UV Transilluminator 青/青緑LED暗視照明装置 デジタルカメラセット
Transilluminator

LED470/505DF36W
G7X2-CSET
IRをカットした高性能フィルターでランプの映り込みを排除、 微弱なバンドも確実に撮影可能 36W級高出力、LEDトランスイルミネーター。青色470nmと青緑505nmの二種類があります。 モニタが見易い角度に可動するチルト式デジタルカメラと、撮影に必要な全てを揃えた推奨セット。
定価(税別) \189,000~
直販(税別) \170,000~


定価(税別) \139,000
直販(税別) \118,000

定価(税別) \162,000
直販(税別)  \110,100


この他の関連オプション



 ゲル切出撮影装置+便利オプション セット価格



  新発売特価キャンペーン実施中!!  詳しくはお問い合わせください。
 ■ 単体及びセット製品の内容
セット製品名
製品番号
セット定価
直販価格
(全て税別)
構成内容 (分割見積可能) >>メール・問い合せ
 ↓品番と価格を「見積りフォーム」又は「注文フォーム」等にコピー&ペースト下さい
Pict-LaBox 本体
MBP-PLBX2G
(G7X2専用マウント付)
定価 \121,600
直販 \109,600
Pict-LaBox 本体 + デジカメセット
MBP-PLBX2-G7XM2
(カメラ取付マウント含む)
定価 \283,600
直販 \219.700
Pict-LaBox 本体・デジタルカメラ
UVイルミネータ・三点セット
MBPBX2-G7XM2-UV312JP
定価 \472,600
直販 \389,700
 Pict-LaBox 本体・デジタルカメラ
LEDイルミネーター・三点セット
MBPBX2-G7XM2-505DF
定価 \422,600
直販 \337,700
個別製品
品番と価格
製品名 Pict-LaBox
本体ユニット
デジタル
カメラセット
UVトランス
イルミネーター
青色470nm
又は青緑505nm
照明装置
製品番号 MBP-PLBX2G G7XM2-CSET MBP-UV312JP LED470-DF36W
LED505-DF36W
定価 (税別) \121,600 \162,000 \189,000 \139,000
直販 (税別) \109,600 \110,100 \170,000 \118,000

ご不明な点は なんでもお気軽にご相談下さい。→





 電気泳動撮影装置 関連オプション


品番 定価(税別)
直販(税別)
商品説明
LED505-TR60W \178,000
\148,000
LEDトランス・イルミネーター 青色・シアン色 ウルトラパワー・ハイコン可視光LED Transilluminator(国産)
安全な可視光LED、60Wクラスの超高出力の照度パワーと、バックグラウンド除去するダイクロイックフィルター採用で、微弱なバンドの検出も可能にするハイコントラスト励起光源です。470nmと505nmのタイプを用意、EtBrからSYBR GreenRまで広い範囲の蛍光試薬に対応します。
505nm タイプ→  470nm タイプ→
LED470-TR60W \178,000
\148,000
LEDトランス・イルミネーター 青色・シアン色
MFC65-52 \11,700
\11,100
IRカット・コントラストフィルタ
IRカット・コントラストフィルタ (650nm〜1100nmカット)トランスイルミネーターの蛍光管の写りこみを遮断する、IRカット・ハイコントラストフィルタです。

MF-SC55D \22,860
\21,000
ダイクロイック フィルター
本フィルターを併用することにより、コントラストの高いバンド撮影を可能にします。

MF-SC56A \3,300
\2,970
SC56シャープカットフィルター(標準セットに含まれます)
BLUE LED 照明でSYBR GreenR、SYPRO OrangeR GFP等の観察用にご使用下さい。
MF-SC60A \6,900
\6,200
SC60シャープカットフィルター
EtBr、Gel RedR、SYPRO RedR、DS RedR等の観察用にご使用下さい。
YG-SC57 \12,000
\11,000
観察・切出し作業用ゴーグル (LED505-TR60Wにおすすめ)
B励起 G励起の広い範囲に使用できる、570nm以下カットフィルターのゴーグルです。 バンドを鮮明に観察できるハイコントラストフィルターを採用しています。 眼鏡の上から装着できます。
LBX-TR \6,000
\3,900
ゲルトレー UV透過 ★人気 ゲルトレー
トレーサイズ:レギュラーサイズ「LBX-TR」/ミニサイズ「LBX-TRmi 」
UV透過アクリル板なので、UVトランスイルミネーターの上に直接載せてバンドの観察や撮影ができます。
LBX-TRmi \4,800
\3,500
MBP-FTG \1,500
\1,200
ゲル・ターゲット (ミニゲルと同じサイズ)
ズーミング、撮影サイズ・範囲の調整が大変便利です。くっきりした図でピント調整が楽です。
この他の関連オプション



 ゲル切出撮影装置<MBP-PLBX2> 仕様

  カメラの特徴と仕様 ▼
◆ 最大撮影範囲  200×167mm(=フード内寸)
◆ 撮影距離  約280mm(カメラ取付アダプター除く)
 ★ご注意 この距離で撮影範囲に焦点の合うデジタルカメラをご使用下さい。
◆ 観察窓サイズ  196mm×103mm
◆ 適合フィルター  φ52mm
◆ フィルター  観察・撮影フィルター内蔵(必要に応じてφ52mmのフィルターを使用出来ます)
◆ シャープカット兼用観察窓
 透過率(範囲: 220〜450nm)
  最大0.09% 平均0.02%
 (実測値、保証値ではありません)
◆ ボックス素材   ABS樹脂
◆ サイズ   全幅280mm×奥行き210mm (=ボックス外寸)
 高さ:280mm(*カメラ取付アダプター除く)
 電気泳動ゲル切り出し撮影装置 外形寸法
拡大ボタン




 ■ カメラの特徴と仕様 メーカーリンク
ハイエンドコンパクトカメラ キヤノンG7X MarkUの概要はこちら ↓
https://cweb.canon.jp/camera/dcam/lineup/powershot/g7xmk2/index.html
