▶ 偏光板・偏光フィルムの選び方（4ステップ）

❶ 直線偏光板か、円偏光板かを決める

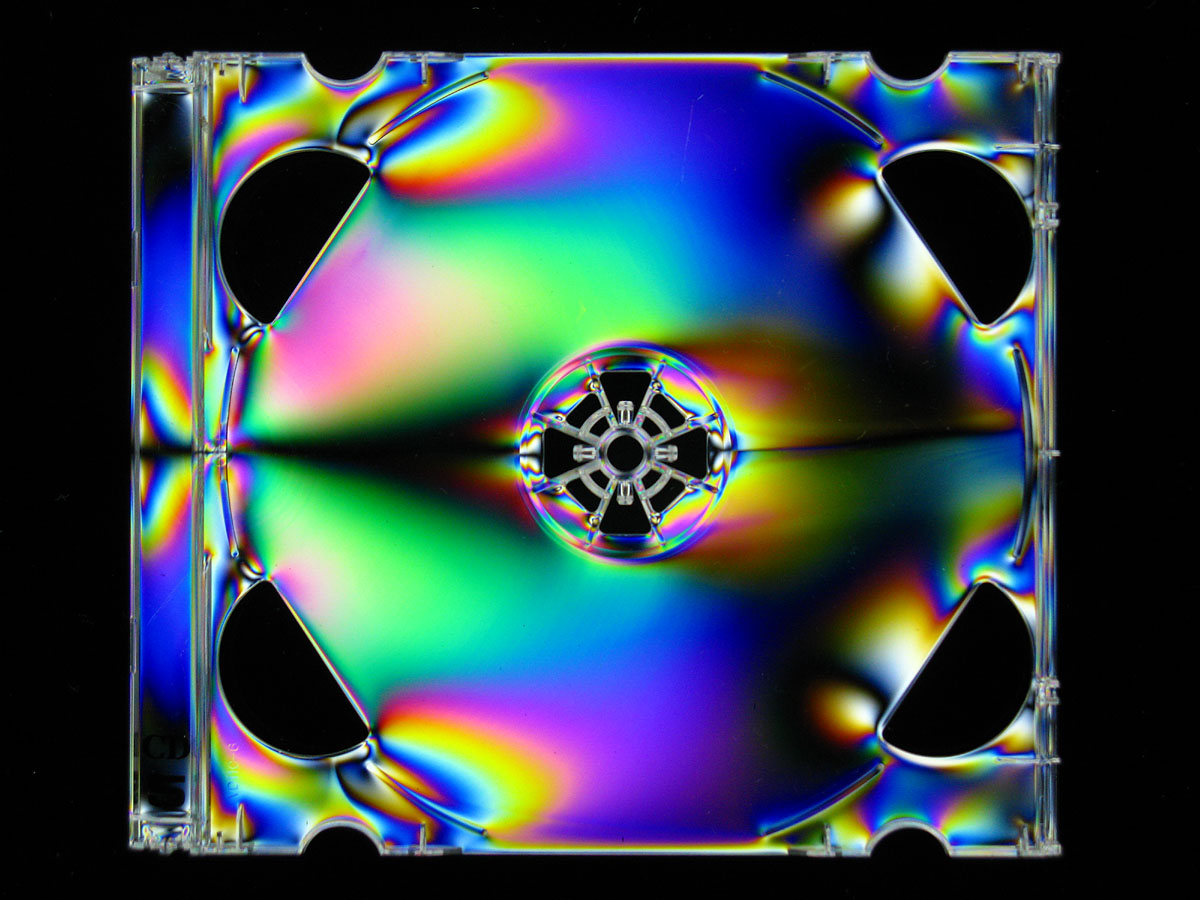

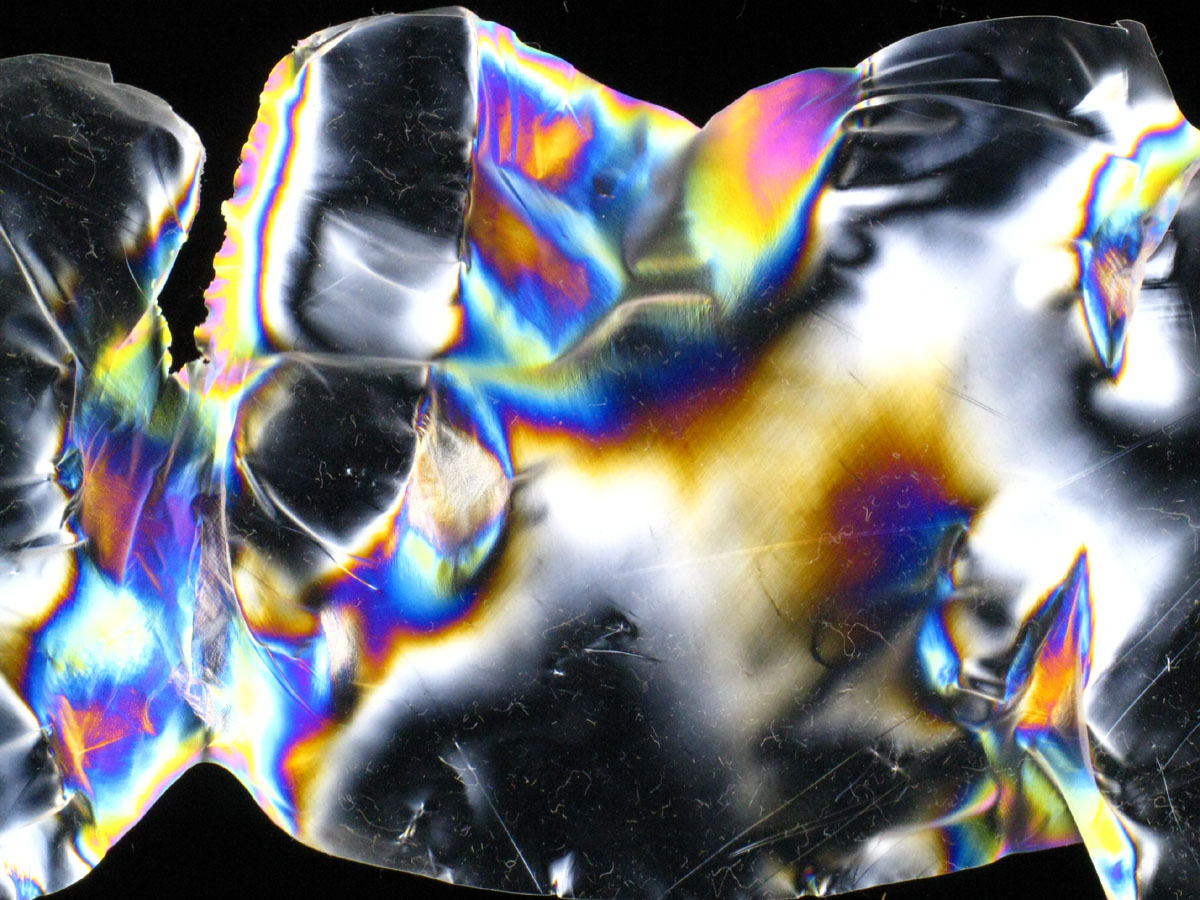

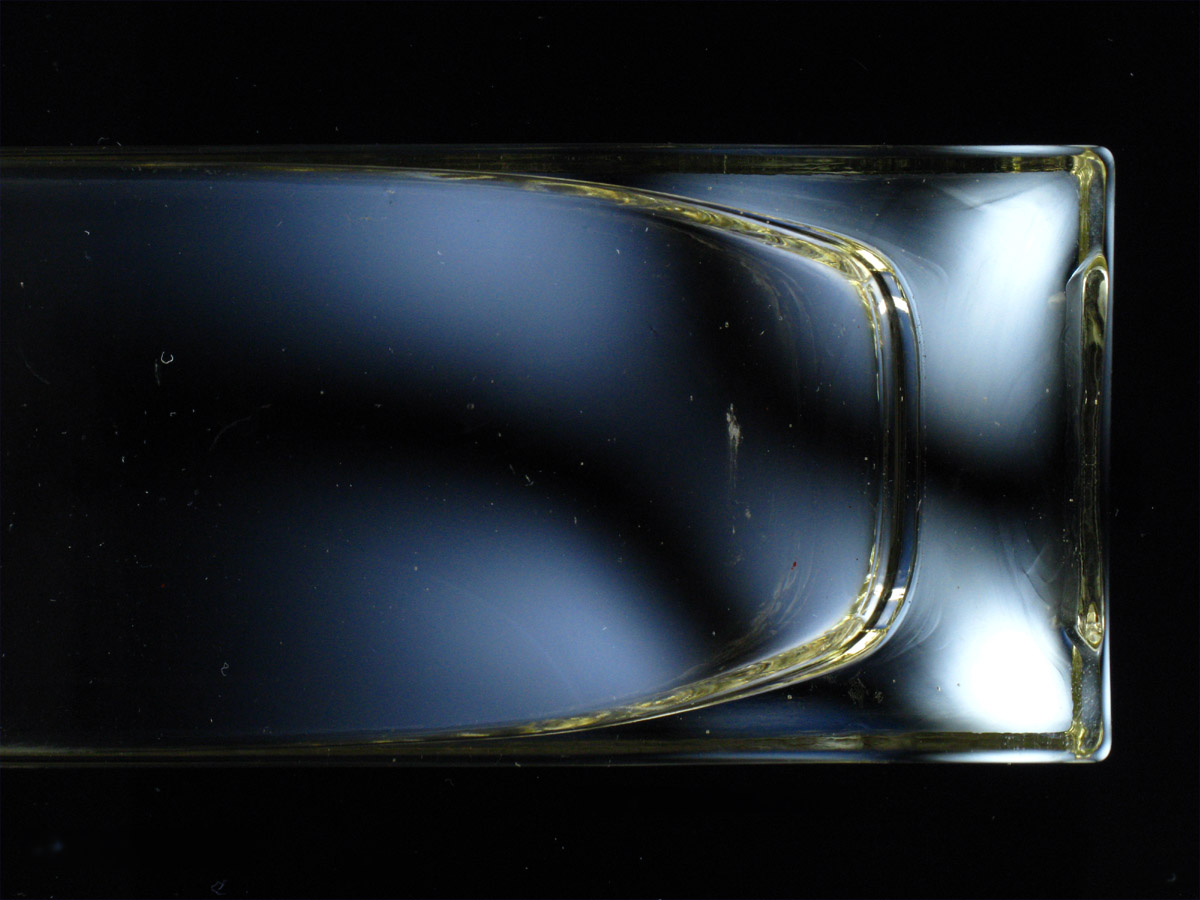

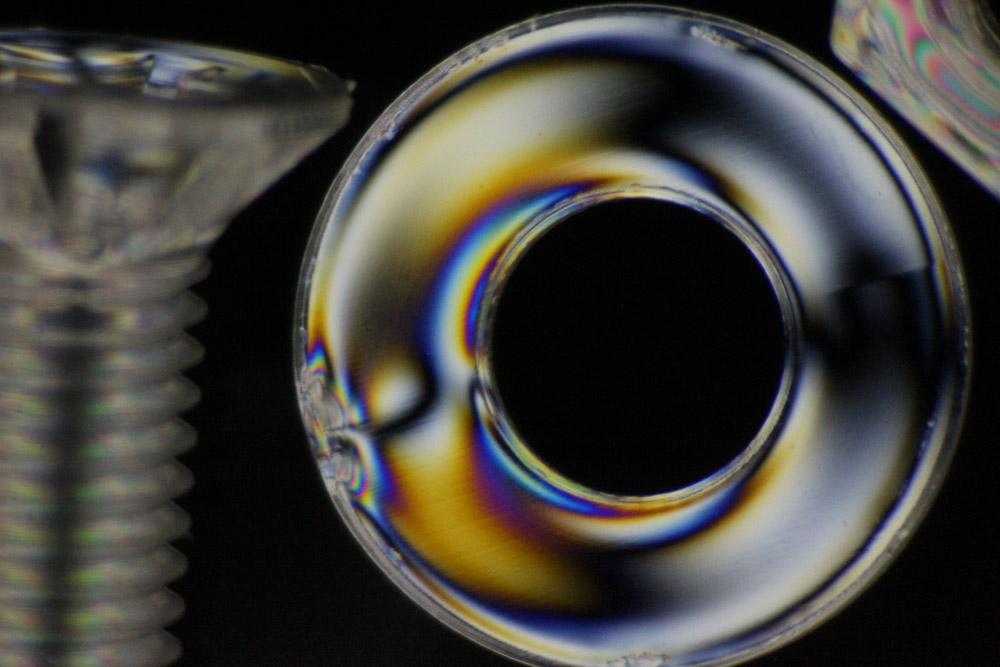

直線偏光板は、2枚の吸収軸が直交したときに最も暗くなります。光量調整、偏光ひずみ検査の直交ニコル法、液晶や光学系の評価など、角度を制御して使う用途に向きます。円偏光板は右回り・左回りを位相差フィルム側を内側にして重ねると遮光でき、互いを回転させても遮光が崩れにくいのが特徴です。3D立体映像やディスプレイ表面の外光反射を抑制し、コントラストを向上させるなどに使われます。円偏光板には表裏があり、用途により表裏の注意が必要です。 ▶ 直線偏光板　　▶ 円偏光板　　▶ 円偏光のしくみ

❸ 使用環境（温度・湿度・波長域）を確認する

一般的なヨウ素系偏光板は光学特性に優れる反面、高温・高湿では変色や偏光度低下が起こりやすい性質があります。高温下で使うなら染料系のMSHC40S（単体透過率40%／直交透過率平均0.06%・粘着剤付き）、高照度プロジェクターなど過酷な条件では光学ガラスでサンドし両面精密研磨したMPJシリーズが適します。可視光ではなく800〜1000nmの近赤外域で使う場合は、近赤外線偏光フィルムMIR35シリーズをお選びください。 ▶ 高耐久ガラス偏光板　　▶ 近赤外線偏光フィルム

近赤外偏光の応用例

▶ 知っておきたい技術知識（抜粋）

① 透過率が50%を超えられない理由と、分光透過率特性表の読み方

自然光はあらゆる方向に振動する成分を含むため、理想的な直線偏光板を通すと強度は約半分になります。単体透過率が42〜43%程度なのはこのためで、これは性能不足ではなく物理的な上限に近い値です。2枚重ねたときの平行透過率と直交透過率の比が遮光性能（コントラスト）を表します。教材用フィルムやスポーツ用サングラスで単体透過率を高くした製品は、偏光していない光も一部透過させています。 ▶ 透過率・偏光度・消光比の解説

偏光板透過率特性表例

③ 位相差（リタデーション）と波長板の使い分け

複屈折フィルムに直線偏光を通すと、直交する2つの成分に位相のずれ（リタデーション）が生じます。ずれが1/4波長の1/4λ板は直線偏光を円偏光に変え、1/2波長の1/2λ板は偏光方向を回転させ、1波長分の1λ板（鋭敏色板）は歪の少ない試料を色の変化として見せます。3D映像用途ではリタデーション125nm、光学機器や特注円偏光フィルターでは140nmが多く使われます。鋭敏色板は570nm前後のものが用いられます。 ▶ 位相差と波長板の解説　　▶ 鋭敏色法検査フィルター

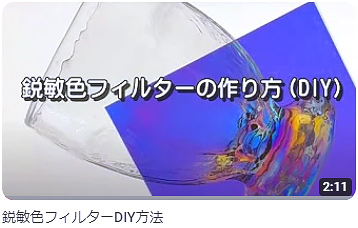

鋭敏色板応用例

▶ よくある質問（FAQ）

直線偏光板と円偏光板は、どう使い分ければよいですか？

直線偏光板は2枚の吸収軸が直交したときに最も暗くなり、角度がずれると遮光が崩れます。円偏光板は右回りと左回りを位相差フィルム側を内側にして重ねると光を遮断でき、お互いを回転させても遮光がほとんど崩れないのが特徴です。頭を傾けても映像が混ざらない3Dメガネや、カメラ内部の光学系と干渉させたくないカメラ用フィルターには円偏光板が使われます。

▶ 円偏光のしくみ　　▶ 円偏光板の製品一覧

偏光板の「単体透過率」と「直交透過率」は何を表しますか？

単体透過率は偏光板1枚に自然光を通したときの透過率です。自然光にはあらゆる振動方向の成分が含まれるため、理想的な偏光板でも約50%が上限で、実製品では40〜43%程度になります。平行透過率は2枚の偏光板の吸収軸を揃えて重ねたときの透過率です。直交透過率は2枚を吸収軸が直交する向きに重ねたときの透過率で、この値が小さいほど遮光性能（コントラスト）が高い製品です。当社のSHLP41Nは単体透過率42%／直交透過率平均0.03%のスーパーハイコントラスト品です。

▶ 透過率・偏光度の解説

高温になる場所で使いたいのですが、耐熱性のある偏光板はありますか？

一般的なヨウ素系偏光板は光学特性に優れる反面、高温・高湿環境では変色や偏光度低下が起こりやすい性質があります。高温下で使う場合は染料系のMSHC40S（単体透過率40%／直交透過率平均0.06%・粘着剤付き）をご検討ください。高照度プロジェクターなどさらに厳しい条件では、染料系偏光板を光学ガラスでサンドし両面精密研磨したMPJシリーズが適します。 ▶ 染料系 高耐熱偏光板　　▶ ガラス偏光フィルター

3Dプロジェクター用偏光板

偏光板の吸収軸（光軸）はどう確認すればよいですか？

同じ偏光板2枚を重ねて一方を回すと、最も暗くなったときに互いの吸収軸が直交しています。1枚しかない場合は、机や床など平らな面を30〜40度の浅い角度から偏光板越しに見ながら回してください。面からの反射光が最も暗くなったとき、吸収軸が面と平行になっています。各製品ページに光軸の確認方法図を掲載しています。

▶ 偏光板の吸収軸（光軸）の確認方法

粘着剤付きの偏光板は、何に貼ればよいですか？

粘着剤付き製品は、必ずガラスまたはキャストアクリルなど、偏光性能を阻害しない基板に貼ってご使用ください。押出（キャスト以外）のアクリル板や一般の樹脂板は、板自体に複屈折（内部歪み）があるため、偏光観察や歪検査では色ムラの原因になります。なお、フィルムの表裏には保護層がありますので、使用前に剥がしてください。

▶ 取り扱い上のご注意　　▶ 光学用両面粘着シート

ワイヤーグリッド偏光板（WGF）は購入できますか？

ワイヤーグリッド偏光板は製造元の事業終了に伴い、在庫分も完売し販売完了となりました。近赤外線領域でお使いの場合は、後継としてご案内している赤外線偏光板（近赤外）MIR35シリーズをご検討ください。乱反射・迷光が発生せず、一般的な偏光フィルムと同様のカット・拭き取りが可能です。

▶ 近赤外線偏光フィルム MIR35
