 LEDトランスイルミネーター 青緑色505nm ゲル撮影・切り出し用透過照明



主な特徴▼   価格▼   デジカメセット▼   CCDカメラセット▼   仕様▼

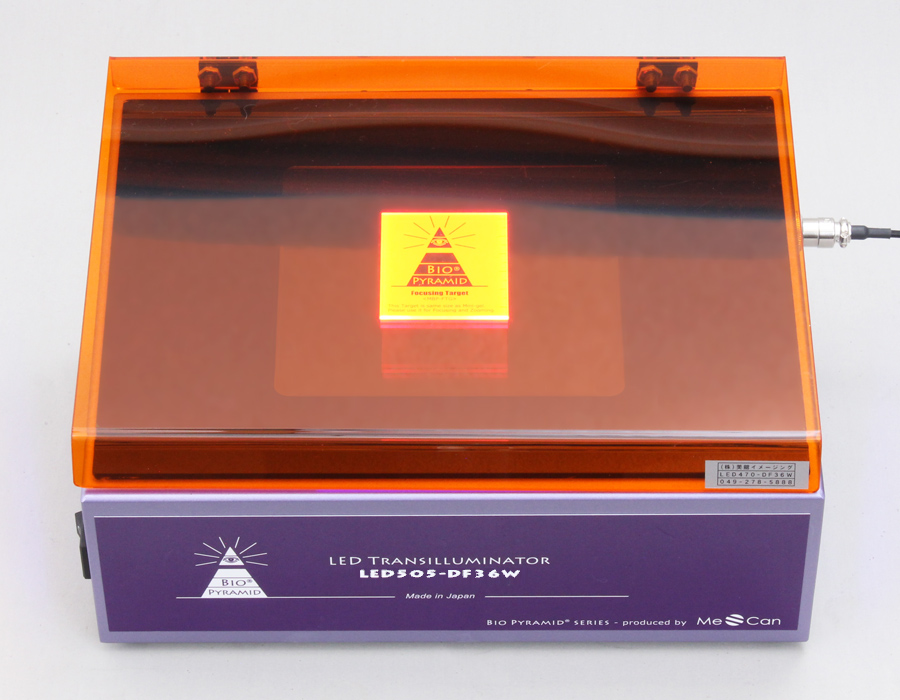

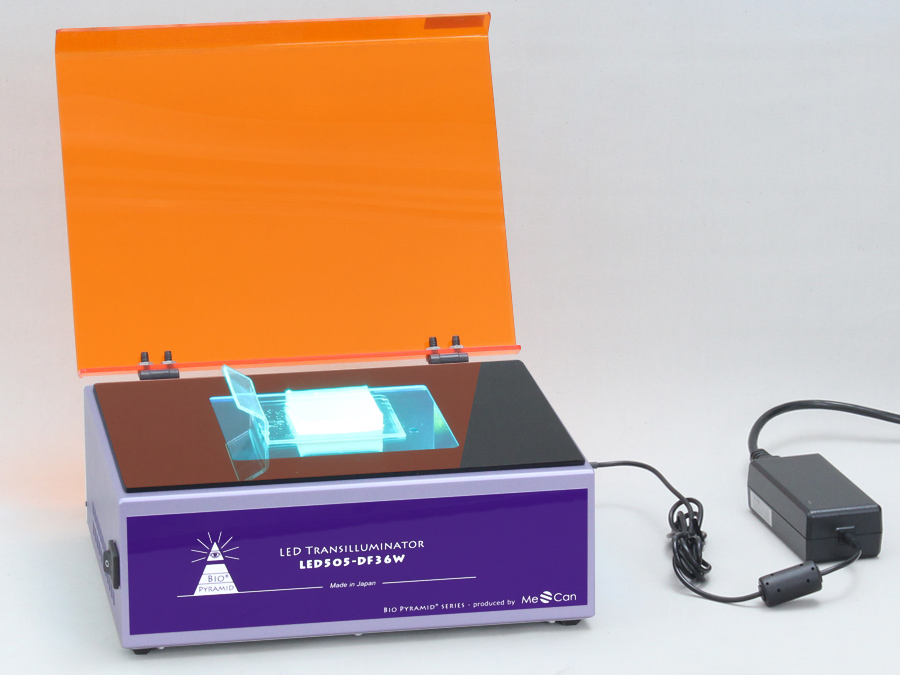

 LEDトランスイルミネーター <LED505-DF36W> ゲル撮影・切り出し



仕様書 LED505-DF36W
   純国産品です。

  青緑色505nm、36Wクラスの高出力、8W~12W程度の一般市場製品の3倍以上、他社が追従できない高照度製品です。さらに暗視野照明方式に加え長波長をカットする、ダイクロイックフィルターを装備しバックグラウンド光を完全に遮断、染色の薄い微弱なバンドも明瞭に見ることを可能にします。新型コロナウイルスの検出、RT-PCR法にも応用が期待されます。

EtBr DsRed® AlexaFluor532® Flamingo® Gel Green®
Gel Red® SYPRO Red®YFP 等に









 LEDトランス・イルミネーター <LED505-DF36W> の主な特徴




可視光LEDトランスイルミネーター 青緑色505nm

■ 目や皮膚に安全な可視光LED 505nm青色LED
紫外線に比べ人体への障害が少なく、また単色発光で高効率なLEDのため発熱も少ないく、検体の劣化も防ぎます。環境にやさしく、しかも超長寿命で半永久的に使用可能です。
■ 一般市販品の3倍以上の高照度 36W
日亜製超高照度チップ型LEDを24個左右に配置、今までにない明るさを実現しました。大型静音ファンによる強制空冷で、強い照度が長時間保たれます。


■ バックグラウンド除去に有利な暗視方式で廉価実現

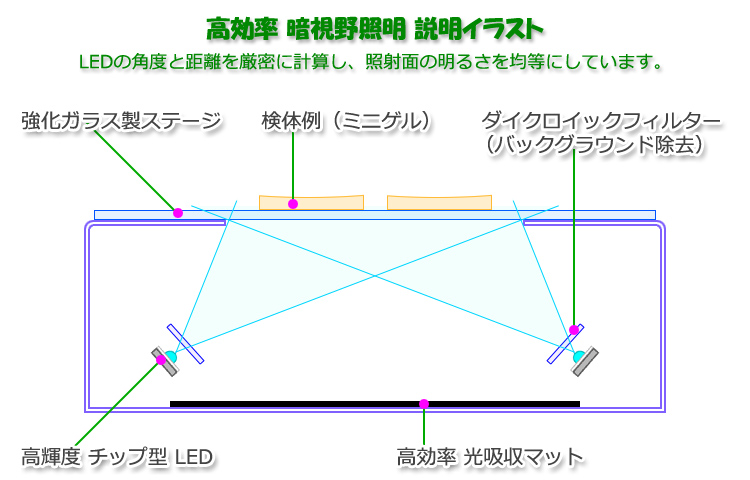

LEDトランスイルミネーター 透過暗視野照明方式 LED蛍光照明装置

ライトステージ下方左右斜めから単色LEDの励起光を照射、観察者やカメラに光源が当たらず、蛍光のみを観察する暗視野型照明方式によりコストを抑えました。
■ 均等な明るさの照射面
LED光源の指向性・角度・距離を厳密に計算し、照射面の明るさを均等化しています。

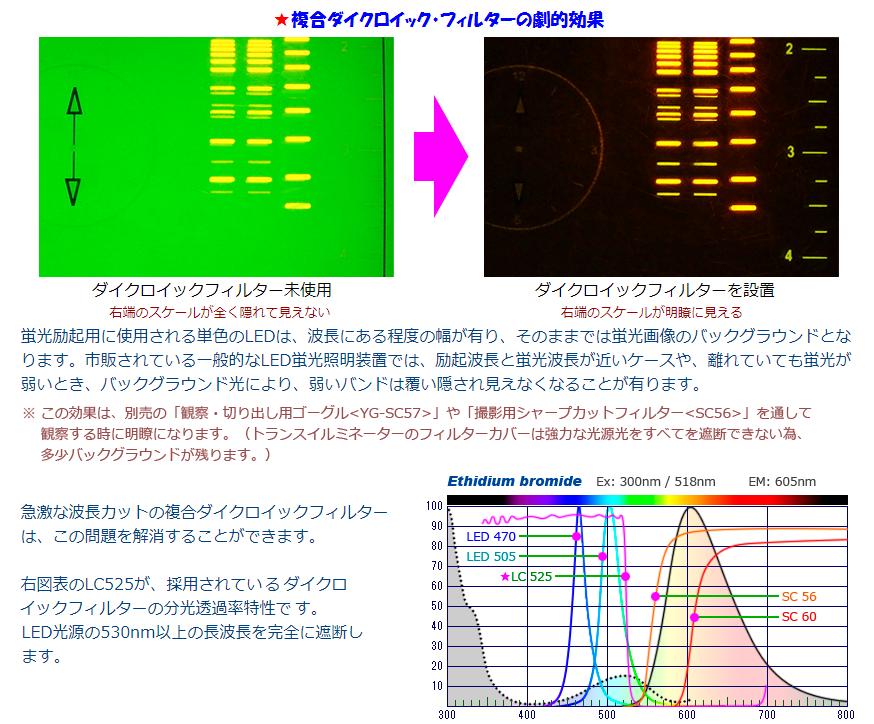

Dichroic Filterの劇的効果

LED蛍光照明 ダイクロイックフィルターの効果
不使用時    使用時

■ 業界唯一のダイクロイックフィルターと
  高効率光吸収マットの採用


LED光源の長波長側を遮断するダイクロイックフィルターを採用、さらにステージ底部に高効率・光吸収シート設置してバックグラウンドをほぼ完全に除去、黒が締まりハイコントラストなので、微弱な蛍光も見逃さず記録できます。
■ 発光面有効サイズ130×140mm - 直接バンド観察できるハイコン・カバー採用
輝度ムラのほとんど無い均等な発光面で、ミニゲルから中判サイズの多くのゲルに適応します。シャープカットフィルター・カバー(560nm以下遮断)越しにゲルのバンドを観察しながら切り出し作業もそのまま可能。カバー取り付けヒンジは差し込み式で着脱も簡単です。

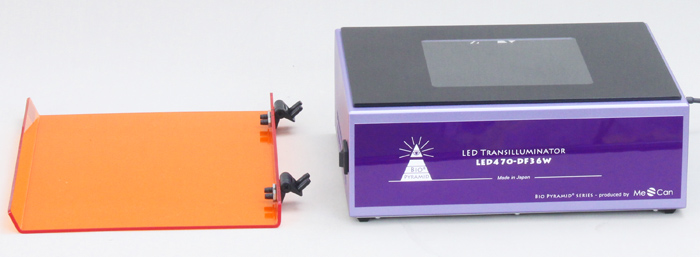

青色LEDトランスイルミネーター ゲル撮影・切り出し

ゲル用LED透過照明装置 カバー着脱

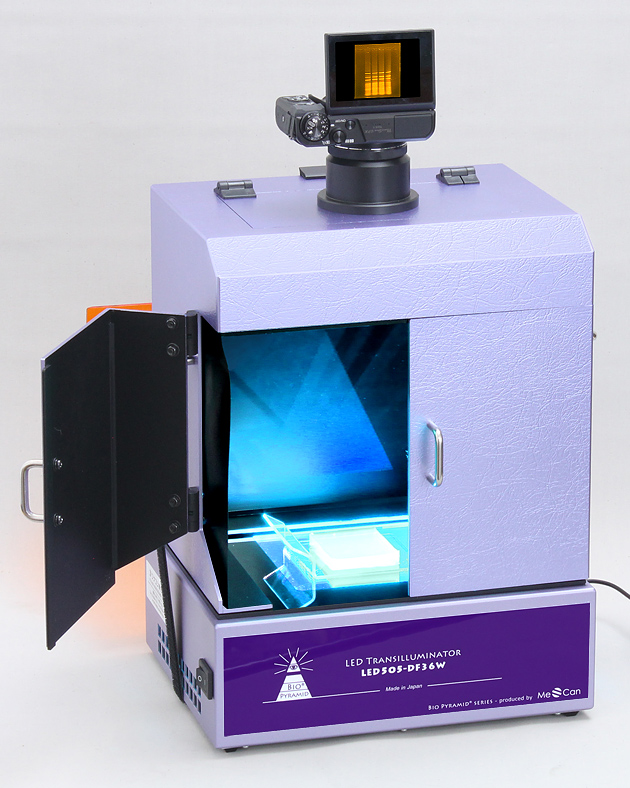

LEDトランスイルミネーターとゲル撮影切り出し装置

拡大
■ ゲル切り出し撮影装置Pict LaBoxとピッタリ一体

明室で電気泳動ゲル・バンド観察・切り出し、CCDカメラによる撮影が1台でできる、新発売のPict LaBox CCDとサイズが一体、完成度の高いゲル・ドキュメンテーションシステムを構築することができます。

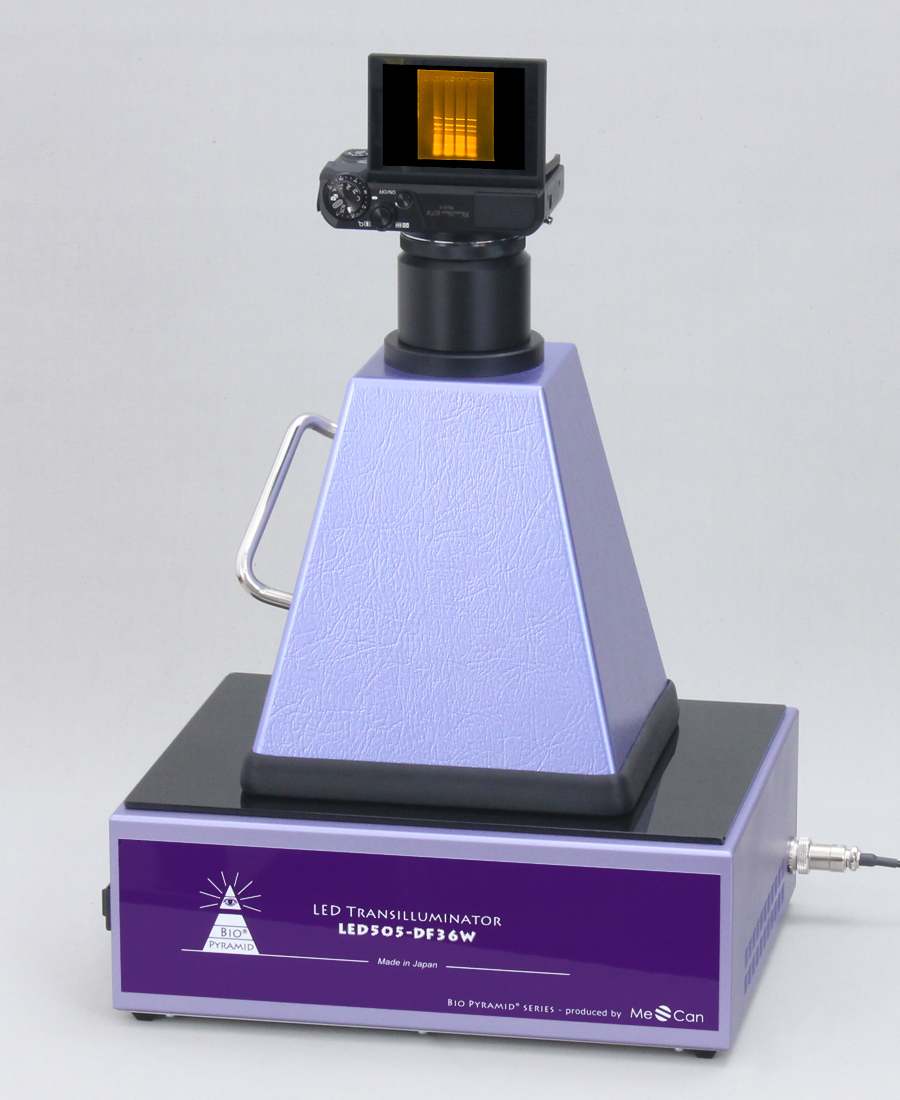

■ Bio-Pyramid Miniにも最適

ミニゲル撮影に最適な小型ゲル撮影装置Bio-Pyramid Miniも安定設置、高画質画像の記録が可能です。

LEDトランスイルミネーターとミニゲル撮影装置


ご不明な点は なんでもお気軽にご相談下さい。→









 標準セット LED透過照明 本体 / 標準付属


LEDトランスイルミネーター
※改良のため、デザインが
予告なく変わることもあります。

1. LED 透過照明本体 : 560nm以下カット・オレンジフィルターカバー付き
2. AC-DCアダプター  : 100V~240V ユニバーサル 24V 2.7A 65W

製品名 品番 定価(税別) 直販(税別)
505nmLED暗視照明基本セット LED505-DF36W \108,000 \88,000


   発光色   : 青緑色 LED505nm
対応試薬  : EtBr DsRed® AlexaFluor532® Flamingo®
 Gel Green®Gel Red® SYPRO Red®YFP 等に

*見積りご不要なら、簡単カート方式のショップサイトも便利です。→









 LEDトランスイルミネーター 奨励 デジタルカメラセット 構成と価格


 ■ 推奨 CCDカメラ撮影セット
セット製品名
製品番号
セット定価
直販価格
(全て税別)
 構 成 内 容
*お見積りの分割承ります。 メール・問い合せ
*下欄の品番と価格を見積/注文フォーム等にコピー&ペースト下さい
LED暗視照明+遮光ミニフード
+デジカメセット(アダプター付)
MBPmi-G7XM2-505DF
定価 \314,350
直販 \235,500
青緑色LEDトランスイルミネーター ゲル撮影・切り出し
LED暗視照明+Pict-LaBox2本体
+ デジカメセット
MBPBX2-G7XM2-505DF
定価 \371,550
直販 \287,700
青緑色LEDトランスイルミネーター ゲル撮影・切り出し

個別製品
品番と価格

新発売キャンペーン特価
製品名 505nmLED
暗視照明装置
Bio-Pyramid
Mini
Pict-LaBox2
基本セット
デジタル
カメラセット
カメラ接続
アダプター
製品番号 LED505-DF36W MBP-mi MBP-PLBX2G G7XM2-CSET MBP-G7X62
定 価 \108,000 \52,800 \121,550 \142,000 \11,500
直販価格 \88,000 \46,800 \109,600 \90,100 \10,600

ご不明な点は なんでもお気軽にご相談下さい。→

*見積りご不要なら、簡単カート方式のショップサイトも便利です。→

MBP-Mini

MBP-PLBX2-G
MBP-PLBX2 ゲル撮影切り出し装置
G7XM2-BSET
コンパクトカメラセット
デジタルカメラ用
ゲル撮影フード
Bio-Pyramid Mini
デジタルカメラ用
ゲル撮影切出装置
Pict-LaBox2G
コンパクト
デジタルカメラ
ゲル撮影セット
明室で撮影できる、デジタルカメラ用小型フード ゲル観察・切出し・撮影の全てがこの一台で可能。  ゲル撮影に推奨、1inch 素子の高精細デジカメセット
 もっと詳しく もっと詳しく   もっと詳しく

 この他・LEDトランスイルミネーター活用オプション









 LEDトランスイルミネーター 奨励CCDカメラセット 構成と価格


 ■ 推奨 CCDカメラ撮影セット
セット製品名
製品番号
セット定価
直販価格
(全て税別)
 構 成 内 容
*お見積りの分割承ります。 メール・問い合せ
*下欄の品番と価格を見積/注文フォーム等にコピー&ペースト下さい
LED暗視照明+MBPmi-M75本体
+ CCDカメラセット
MBPmi-CCD-505DF
定価 \274,200
直販 \230,200
青緑色LEDトランスイルミネーター ゲル撮影・切り出し
個別製品
品番と価格(税別)

新発売キャンペーン特価
製品名 505nmLED暗視照明装置 CCD専用
Bio-PyramidMini
CCD
カメラセット
製品番号 LED505-DF36W MBPmi-M75 CCD-BSET
定 価 \108,000 \63,200 \103,000
直販価格 \88,000 \56,200 \86,000

ご不明な点・ご要望など なんでもお気軽にご相談下さい。→

*見積りご不要なら、簡単カート方式のショップサイトも便利です。→

MBPmi-CCD
MBP-PLBX2C ゲル 観察 撮影 切出し 全てができる製品
CCD-BSET

CCDカメラ用
ゲル撮影フード
Bio-Pyramid Mini
CCDカメラ用
ゲル撮影切出装置
Pict-LaBox2G
CCDカメラ
ゲル撮影セット
明室で撮影できる、デジタルカメラ用小型フード ゲル観察・切出し・撮影の全てがこの一台で可能。  ゲル撮影に推奨、CマウントUSBカメラセット
もっと詳しく もっと詳しく  もっと詳しく

 この他・LEDトランスイルミネーター活用オプション









 LED Transilluminator 仕様・各部の名称と機能


  LED505-DF36W
◆ ピーク波長量  Cyan 505nm
◆ フィルタサイズ 140mm×130mm (=有効面積)
◆ 使用LED 高照度チップ型LED 24個  並行配置
◆ 照射方式 暗視野照明 有効面外側の左右斜め下から照射
◆ バックグラウンドの除去 LED 素子に直接多層ダイクロイックフィルターを設置、長波長側を除去
◆ 機能 -
◆ 観察用カバーフィルター キャストアクリル製560nm以下カット、オレンジ色カバー
◆ 対応蛍光試薬 EtBr DsRed® AlexaFluor532® Flamingo® Gel Green® Gel Red®
SYPRO Red®YFP 等に、励起波長485~510nm程度の試薬
◆ 電源 (ACアダプター) Input: 100~240V 50~60Hz ユニバーサル
Output: 24V 2.7A (65W)  PSE / UL / CE 認証製品
◆ 消費電力 常時32W
◆ ランプ寿命 4万時間 (計算上の予測値です)
◆ 冷却 ファンによる強制空冷方式
◆ 付属品 AC-DCアダプター・取説・保証書

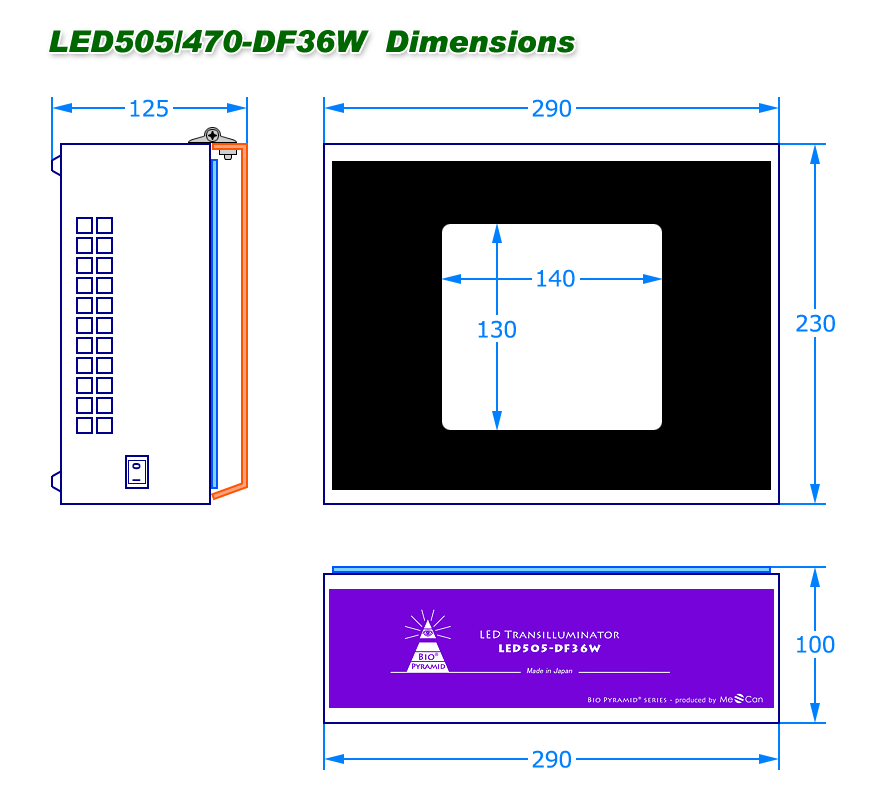

◆ 本体サイズ / 重量 W290×D230×H100mm (含・カバー=H125mm)   2.2kg

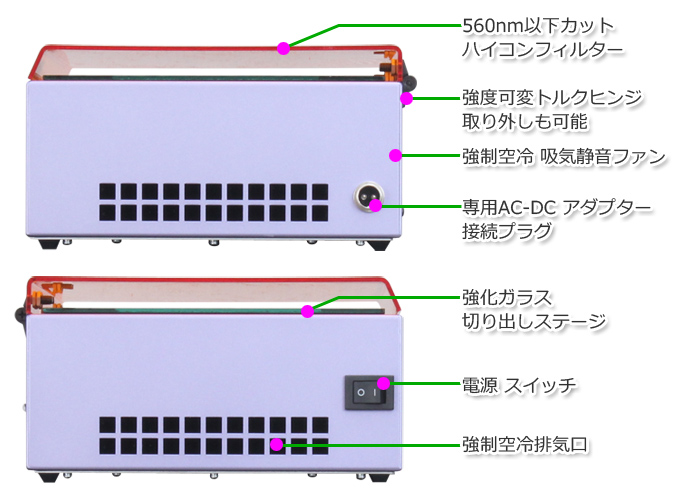

 ◆ 各部の名称と機能
