ゲル切り出し撮影観察装置　スマートフォン システム　



推奨光源 | 汎用アダプタセット | iPhoneSEアダプタセット | 製品の特長 | 活用オプション | 製品仕様



　ゲル撮影・切出し・観察【Pict LaBox】スマートフォン 撮影システム　


All In One Gell Documentation System　安心の純国産品　
サンプル画像
■ ゲル撮影・ゲル切出し・観察におすすめです。
■ お使いのLEDTransilluminatorやUV光源に載せられます。
■ 広い作業空間、明室でのゲル切出し作業も容易な卓上暗室。
■ 軽量コンパクト高性能なゲル切出し撮影装置。
■ 汎用スマホアダプターでほぼ全てのスマートフォンを取り付け撮影可能です。

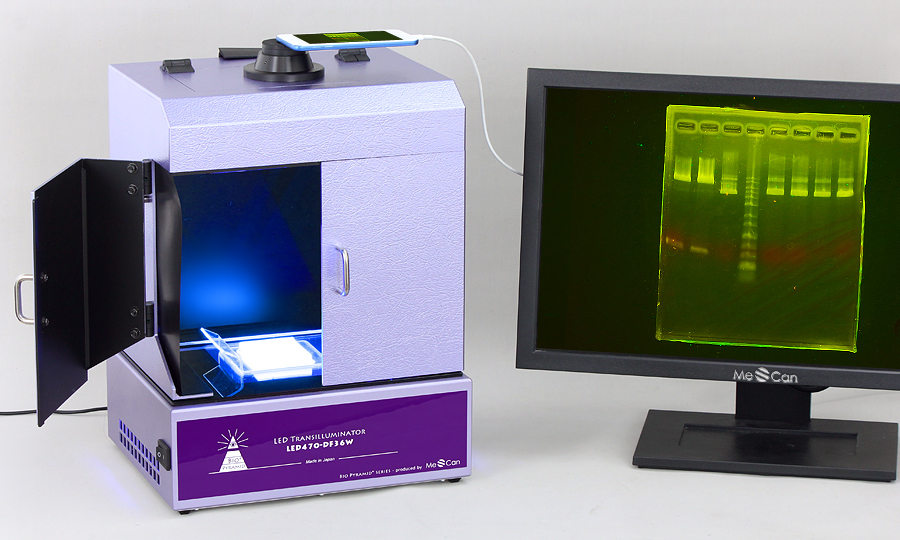

　電気泳動 ゲル撮影切出し装置+スマートフォン用システム

※画像は<MBPBX2-iPod-LED505DF> モニターは含まれません
■ 進化するスマホ機能が生かせます
日々進化する進化するスマホのアプリの利機能が活かせるスマートフォンならではの利便性。
■ 高感度・高画質カメラ
ゲル撮影に十分な感度。夜間撮影アプリ併用で微弱なバンドも鮮明。
■ ハイビジョンTVに出力
有線又はWi-FiでHDMI出力。カンファレンスや教育現場での活用も始まっています。
■ Wi-Fi機能で世界と交流
Wi-Fiを活用しLINEやZoomでリアルタイムで国際間の情報共有が可能です。

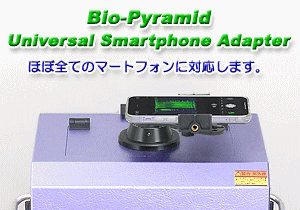

汎用スマートフォン "MBP-USA"
ゲル撮影装置 汎用スマートフォンアダプター付セット
幅調整範囲 5.7cm～10.5cm

PLBX2S 本体　 MBP-USAセット
定価（税別） 115,200円 \128,600円
直販（税別） 103,700円 115,700円

照明装置も含めたセット価格表はこちら

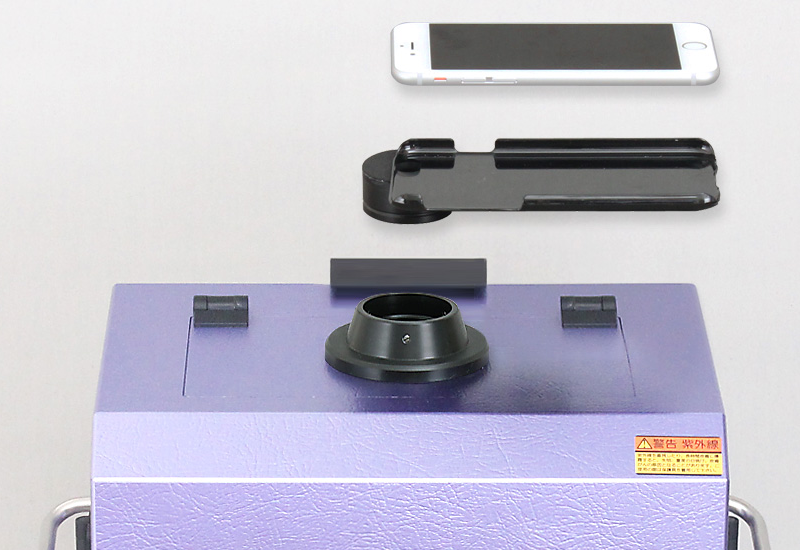

iPhoneSE用アダプター "MBP-iPA"

ゲル撮影装置　iPhoneアダプター　セット
iPnone SE(第二・第三世代)に対応

PLBX2G 本体　 MBP-iPAセット
定価（税別） 115,200円 124,600円
直販（税別） 103,700円 107,500円

照明装置も含めたセット価格表はこちら



電気泳動ゲル撮影切り出し装置　便利な機能　新型コロナ研究にも

※ ご不明な点は なんでもお気軽にご相談下さい。→　







　ゲル切出撮影装置用　推奨UV / LED Transilluminator　トランスイルミネーター

UV Transilluminator 470/505nm LED暗視照明装置 470/505nm 高照度LED透過照明
Transilluminator
UV Transilluminator　トランス・イルミネーター■
■UV Transilluminator　トランス・イルミネーター
LED470/505DF36W
LED Transilluminator トランス・イルミネーター
LED470/505TR60W2
LEDトランス・イルミネーター　青色・シアン色
蛍光管の映り込みをなくした、ハイコントラストフィルター採用の高性能・国産UVトランス・イルミネーター 微弱なバンドも鮮明です。 市場製品の3倍以上の高照度36Wクラス・高出力、LEDトランスイルミネーター。励起波長 青色470nmと青緑505nmの二種類があります。 超高照度60W級・LEDトランスイルミネーター。発光面直下に高輝度チップ型LEDを並べた「直火炊き」の本格的なトランス・イルミネーター
定価（税別） \189,000
直販（税別） \170,000
定価(税別) \139,000
直販(税別) \118,000
定価(税別) \178,000
直販(税別) \148,000







　ゲル撮影切出し装置 汎用スマホアダプター& iPhone アダプターセット 構成と価格

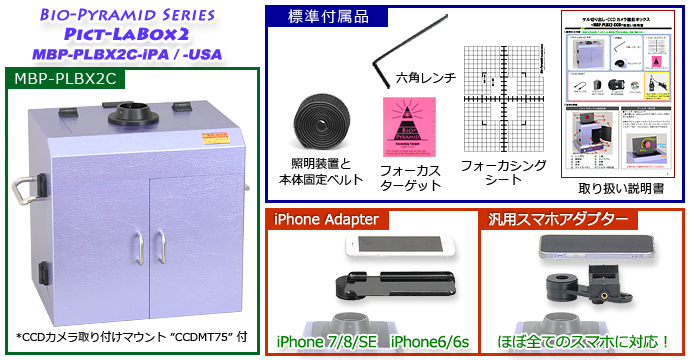

スマホ・ゲル撮影切り出し装置　セット内容

　■　汎用スマホアダプター付き　製品セット価格　（※ スマホは含まれません）
セット製品名
製品番号		 セット定価
直販価格
（全て税別）
構成内容　(分割見積可能) メール・問い合せ
　　↓品番と価格を「見積りフォーム」又は「注文フォーム」等にコピー&ペースト下さい
PLBX2S本体
+汎用スマホアダプターセット
PLBX2S-USA
定価 \128,600
直販 \115,700
PLBX2S本体+汎用スマホアダプター
+UV312nm Transilluminatorセット
PLBX2S-USA-UV312JP
定価 \317,600
直販 \285,700
UV312nm
PLBX2S本体+汎用スマホアダプター
+UV365nm Transilluminatorセット
PLBX2S-USA-UV365JP
定価 \317,600
直販 \285,700
UV365nm
PLBX2S本体+汎用スマホアダプター
+470nm青色LED暗視照明セット
PLBX2S-USA-470DF
定価 \267,600
直販 \233,700
青色 470nm
PLBX2S本体+汎用スマホアダプター
+505nm青緑LED暗視照明セット
PLBX2S-USA-505DF
定価 \267,600
直販 \233,700
  青緑 505nm
個別製品
品番と価格

※セット特価は
PLBX2S本体と同時購入時の価格です		 製品名 PLBX2S本体 汎用スマホ
アダプター		 UVトランス
イルミネーター		 青色470nm
又は青緑505nm
照明装置
製品番号 PLBX2S MBP-USA MBP-UV312JP
MBP-UV365JP		 LED470-DF36W
LED505-DF36W
定価 (税別) \115,200 \15,600 \189,000 \139,000
直販 (税別) \103,700 \14,000
 \170,000 \118,000
      ※セット特価\12,000
UV Transilluminatorは波長312nmと波長365nmのタイプがあります 　　↑ ↑　 　　 　　↑ ↑　　
LED透過照明装置は 青色470nmと青緑505nmタイプがあります。詳しくは品番をクリックしてください



　■　iPhoneSE用アダプター付き　製品セット・価格　（※ スマホは含まれません）
セット製品名
製品番号		 セット定価
直販価格
（全て税別）
構成内容　(分割見積可能) メール・問い合せ
　　↓品番と価格を「見積りフォーム」又は「注文フォーム」等にコピー&ペースト下さい
PLBX2S本体
+iPhoneSE用アダプターセット
PLBX2S-iPA
定c価 \124,600
直販 \107,500
PLBX2S本体+iPhoneSE用アダプター
+UV312nm Transilluminatorセット
PLBX2S-iPA-UV312JP
定価 \313,600
直販 \277,500
UV312nm
PLBX2S本体+iPhoneSE用アダプター
+UV365nm Transilluminatorセット
PLBX2S-iPA-UV365JP
定価 \313,600
直販 \277,500
UV365nm
PLBX2S本体+iPhoneSE用アダプター
+470nm青色LED暗視照明セット
PLBX2S-iPA-470DF
定価 \263,600
直販 \255,500
青色 470nm
PLBX2S本体+iPhoneSE用アダプター
+505nm青緑LED暗視照明セット
PLBX2S-iPA-505DF
定価 \263,600
直販 \255,500
  青緑 505nm
個別製品
品番と価格		 製品名 PLBX2S本体 iPhoneSE用
アダプター		 UVトランス
イルミネータ		 青色470nm
又は青緑505nm
照明装置
製品番号 PLBX2S MBP-iPA MBP-UV312JP
MBP-UV365JP		 LED470-DF36W
LED505-DF36W
定価 (税別) \115,200 \9,400 \189,000 \139,000
直販 (税別) \103,700 在庫処分特価
\3,800		 \170,000 \118,000
UV Transilluminatorは波長312nmと波長365nmのタイプがあります 　　↑ ↑　 　　 　　↑ ↑　　
LED透過照明装置は 青色470nmと青緑505nmタイプがあります。詳しくは品番をクリックしてください

※ ご不明な点は なんでもお気軽にご相談下さい。→　

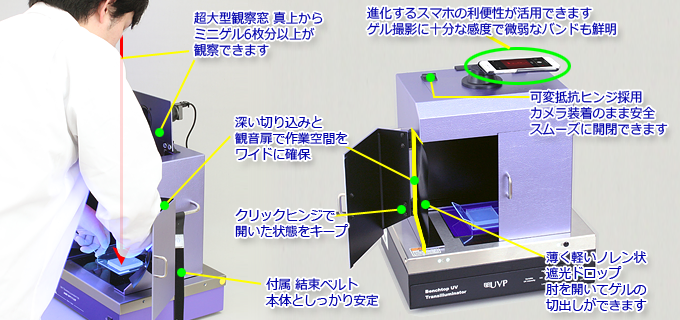

　電気泳動ゲル撮影切り出し装置 主な特徴と機能

動画で見るゲル切出し撮影装置　機能と特長


★★ 内蔵フィルターだけで8～９割のゲルの撮影が可能! ★★　
　（試薬依り、まれに別のフィルターが必要なケースがあります。）


■
 真上から観察できる、大きく広い観察窓
ミニゲルなら一度に縦2枚・横3枚以上を見渡せる広い窓、真上から観察できるので、狭いバンドも正確に切り分けられます。フィルター内蔵でUV光源でも安心、画像記録用シャープカットフィルターとしても高い性能です。

ゲル観察・撮影装置　真上から観察できる広い窓

■
室内照明が映らない、外光吸収構造でゲルが鮮明です
フィルターを前方に斜めに傾けて、後と天井からの光を前に逃がすとともに、前からの光は、カメラドアーを立てることで完全に遮断。明るい部屋でも弱いバンドを見逃さず、ゲル切り出し作業が確実・効率的になります。

■
片手でオープン、観音扉とクリックヒンジ
扉は観音開きなので、ゲルを持ちながら簡単に開け閉めできます。クリックヒンジ採用で開いた状態をキープ、閉めた時も浮きがなく遮光性も完全です。

ゲル撮影切り出し装置

電気泳動ゲル撮・切り出し影装置　Gel Documentation System
■
左右の壁の切込みで、広い作業空間を確保
左右60mmの切り込みで、切り出し作業は肘を横に張って楽にできます。小型ながら、広い可動領域、作業空間は驚くほど広く感じます。

■
お持ちのUV・LEDトランスイルミネーターに使用可能
今お使いの照明装置のサイズが左右が220mm以上で突起物が無い平らな光源なら、殆どの蛍光励起用照明装置の上に置いて使用できます。（小さいサイズは、中に入れての使用も可能な場合もあります）
結束ベルトで本体より小さい光源でもしっかり固定
底部が面構造なので、Pict LaBoxよりトランスイルミネーターが小さくても安定して載せられます。さらに付属のマジックベルトで、しっかりと固定できます。

電気泳動ゲル、撮影、切出し、トランスイルミネーターとのセット 電気泳動ゲル、撮影、切出し、トランスイルミネーターセット 電気泳動ゲル、撮影、切出し、トランスイルミネーターセット
本体より大きい光源 本体と同じサイズの光源 本体より小さい光源

※ ご不明な点は なんでもお気軽にご相談下さい。→　


ゲル撮影装置用スマホアダプター MBP-USA




ゲル撮影用 汎用スマホアダプター取扱説明書　　
MBP-USA
（単体）		 ピクトラボックス 取扱説明書　　
*準備中*
（USA付きセット）


撮影サンプル画像はこちら

サンプル画像



　ゲル撮影装置 活用オプション

品番 定価（税別）
直販（税別）		 商品説明
LED505-TR60W2 \178,000
\148,000		 LEDトランス・イルミネーター　青色・シアン色 ウルトラパワー・ハイコン可視光LED Transilluminator（国産）
安全な可視光LED、60Wクラスの超高出力の照度パワーと、バックグラウンド除去するダイクロイックフィルター採用で、微弱なバンドの検出も可能にするハイコントラスト励起光源です。470nmと505nmのタイプを用意、EtBrからSYBR GreenRまで広い範囲の蛍光試薬に対応します。
505nm タイプ→　　470nm タイプ→　
LED470-TR60W2 \178,000
\148,000		 LEDトランス・イルミネーター　青色・シアン色
MFC65-52 \11,700
\11,100		 IRカット・コントラストフィルタ
IRカット・コントラストフィルタ　（650nm～1100nmカット）トランスイルミネーターの蛍光管の写りこみを遮断する、IRカット・ハイコントラストフィルタです。 　　
MF-SC55D \22,860
\21,000		 ダイクロイック　フィルター
本フィルターを併用することにより、コントラストの高いバンド撮影を可能にします。　　　　
MF-SC56A \3,300
\2,970		 SC56シャープカットフィルター（標準セットに含まれます）　
BLUE LED　照明でSYBR　GreenR、SYPRO OrangeR GFP等の観察用にご使用下さい。　
MF-SC60A \6,900
\6,200		 SC60シャープカットフィルター
EtBr、Gel RedR、SYPRO RedR、DS RedR等の観察用にご使用下さい。
YG-SC57 \12,000
\11,000		 観察・切出し作業用ゴーグル　(LEDトランスイルミネーターにおすすめ)
B励起　G励起の広い範囲に使用できる、570nm以下カットフィルターのゴーグルです。　バンドを鮮明に観察できるハイコントラストフィルターを採用しています。　眼鏡の上から装着できます。
LBX-TR \6,000
\3,900		 ゲルトレー　UV透過 ★人気　ゲルトレー　
トレーサイズ：レギュラーサイズ｢LBX-TR｣／ミニサイズ「LBX-TRmi 」
UV透過アクリル板なので、UVトランスイルミネーターの上に直接載せてバンドの観察や撮影ができます。　
LBX-TRmi \4,800
\3,500
MBP-FTG \1,500
\1,200		 ゲル・ターゲット　(ミニゲルと同じサイズ)
ズーミング、撮影サイズ・範囲の調整が大変便利です。くっきりした図でピント調整が楽です。　　　　　
この他の関連オプション



　ゲル切出撮影装置＜PLBX2S＞　本体部　仕様

◆ 最大撮影範囲 　200mm×167mm　（=ボックス底内寸）
◆ 撮影距離 　約282mm （レンズまでの距離）
◆フィルター 　φ52mmのフィルターをご使用下さい
◆ シャープカット兼用観察窓
　透過率（範囲: 220～450nm）		 　最大0.09%　平均0.02%
　（実測値、保証値ではありません）
◆ ボックス素材 　ABS等


◆ サイズ
 　全幅280mm×奥行き210mm　（=ボックス外寸）
　高さ：280mm（*カメラ取付マウント除く）

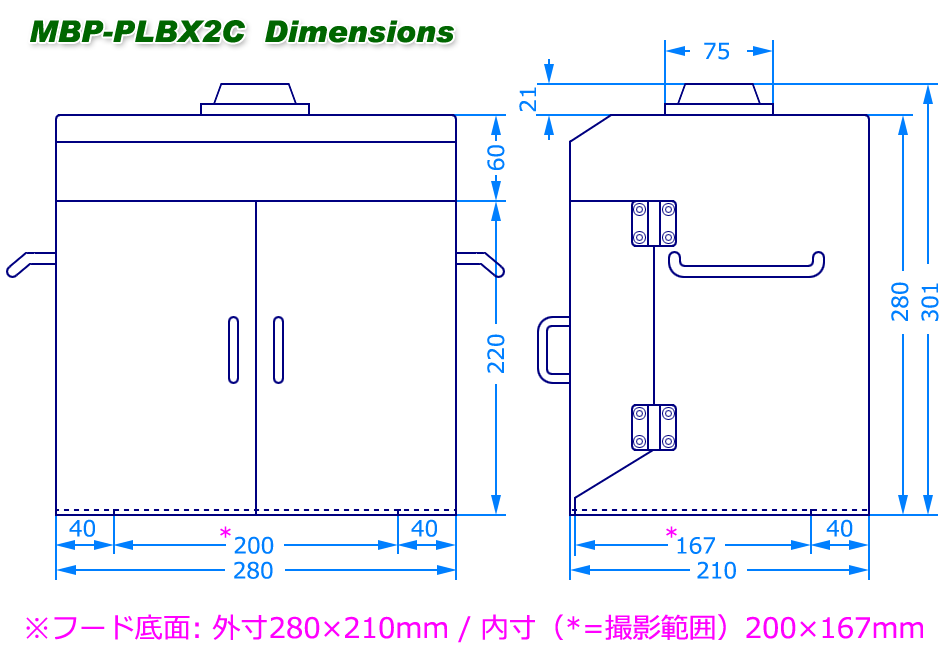

電気泳動ゲル切り出し撮影装置　外形寸法 拡大ボタン
