↑使用機材：PLBX2B-TG7、LED470-TR60W2

　
LED光源内蔵撮影切出装置　照明・観察・ゲル切出これ1台で完結　

	オール・イン・ワン　ゲルドキュメンテーションシステム　<Pict-LaBox2-LED>

これ一台で完結、LED光源内蔵ゲル・ドキュメンテーションシステム【ピクトラボックス】
大好評ゲル観察・撮影・切出し装置Bio-Pyramid PLBX2のLED光源内蔵タイプです。広い作業空間、明室でゲル切り出しも楽々できるなど、ゲル・ドキュメンテーションシステム一台で全て完結します。
青色470nmと青緑色505nm、二種類のLED光源から、ご使用の蛍光試薬に合わせお選びください。

純国産品

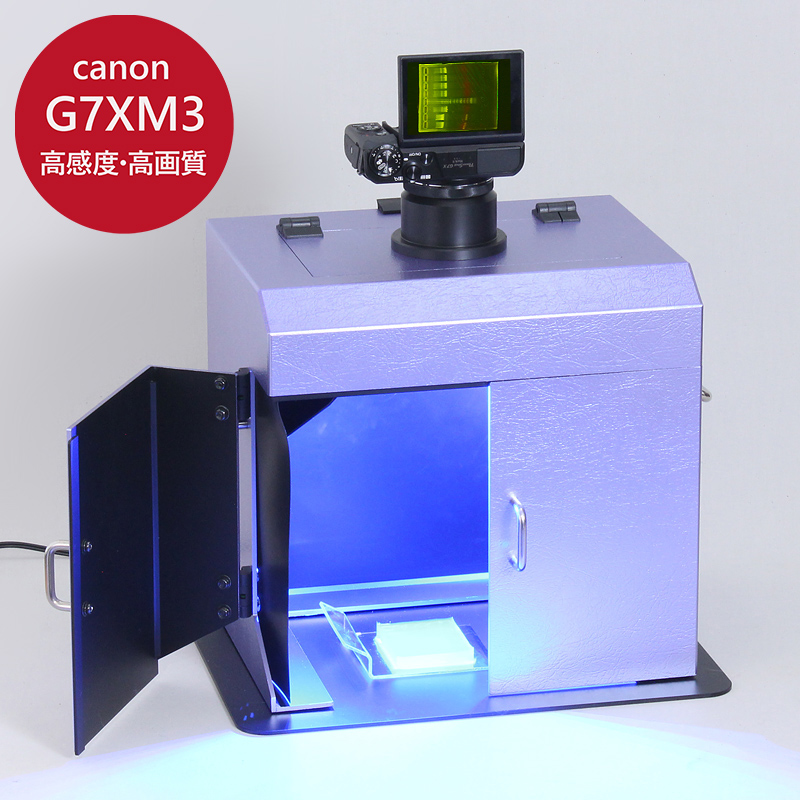

ゲル撮影切出し装置+ キヤノン G7XMⅢ

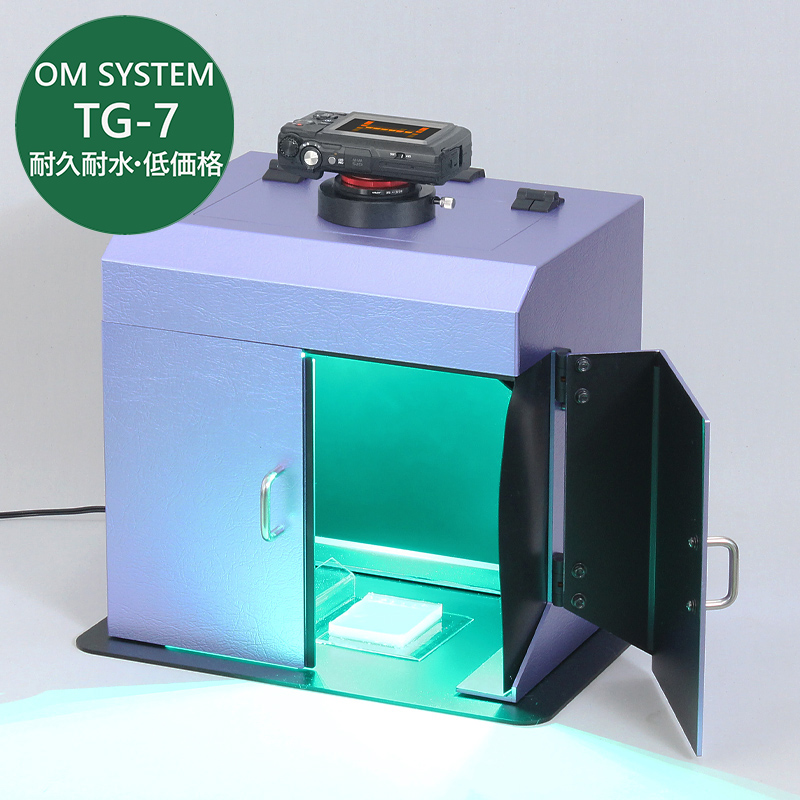

ゲル撮影切出し装置+ OM TG-7

◎チルト式モニターで見やすい角度に調整
◎大型1inch素子・高感度・超高画質
◎F1.8明るいレンズで微弱バンドも明瞭

◎リーズナブルな価格帯の新製品
◎ハイスピード裏面照射素子で高画質
◎防水・防塵・耐衝撃の高耐久性能カメラ

↑使用機材：PLBX2G470-G7XM3

PLBX2G470/505 本体		G7XMⅢ セット
定価（税別）	191,900円
直販（税別）	172,700円

※トラスイルミネーターは含まれません

照明装置も含めたセット価格表はこちら

↑使用機材：PLBX2B505-TG7

PLBX2B470/505 本体		TG-7 セット
定価（税別）	196,500円	275,000円
直販（税別）	176,900円	253,900円

※トラスイルミネーターは含まれません

照明装置も含めたセット価格表はこちら

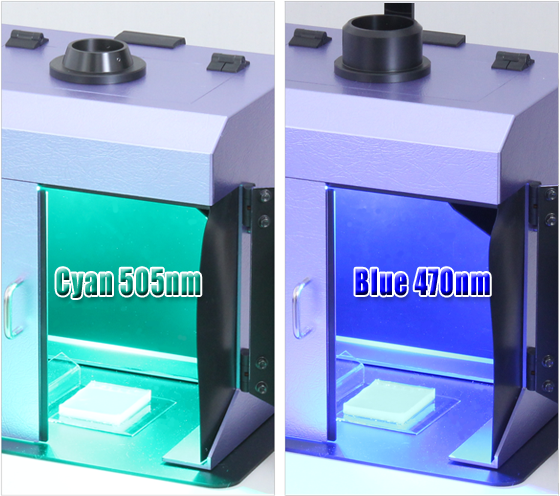

青色470nmタイプと青緑色505nmタイプの2種類
ご使用の蛍光試薬に合わせでお選びください。

Cyan 505nm	Blue 470nm

青色470nm Type
SYBR GreenⓇ、SYBR GoldⓇ、SYBR SafeⓇ、Gel GreenⓇ、Midori GreenⓇ SYPRO OrangeⓇ、SYPRO RubyⓇ 等に

青緑色505nm Type
EtBr、 DsRedⓇ、AlexaFluor532Ⓡ、Flamingo、Gel GreenⓇ、Gel RedⓇSYPRO RedⓇ、YFP 等に

より詳細な機能の説明 →

※ ご不明な点は なんでもお気軽にご相談下さい。→　

	LED内蔵ゲル切出撮影装置　カメラセット価格【Pict LaBox/ピクトラボックス】

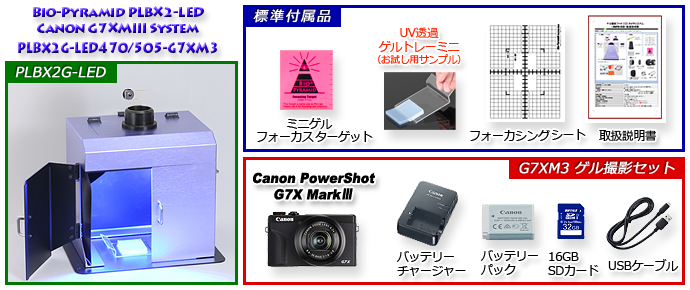

■ CANON G7XMⅢ 総合セット <大型センサー/ 見易い角度に調整チルトモニタ->

　■　Pict-LaBox LED470/505nm内蔵タイプ　Canon G7XM3用（Gマウント）単体及びセット価格

セット製品名
製品番号

セット定価
直販価格
（全て税別）

構成内容　(分割見積可能)

メール・問い合せ

　↓品番と価格を「見積りフォーム」又は「注文フォーム」等にコピー&ペースト下さい

Pict-LaBox-LED470本体
+ デジカメセット
PLBX2G-LED470-G7XM3
（カメラ取付マウント含む）

定価
直販

Pict-LaBox-LED505本体
+ デジカメセット
PLBX2G-LED505-G7XM3
（カメラ取付マウント含む）

定価
直販

個別製品
品番と価格

製品名

Pict-LaBox-LED470
本体タイプG

Pict-LaBox-LED505
本体タイプG

デジタル
カメラセット

製品番号

PLBX2G-LED470

PLBX2G-LED505

G7XM3-SET

定価 (税別)

\191,900

open

直販 (税別)

\172,700

※ ご不明な点は なんでもお気軽にご相談下さい。→　

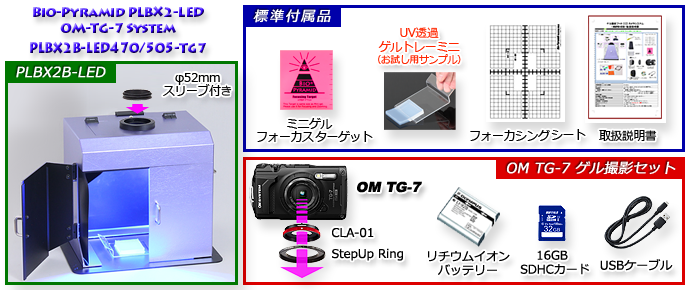

■ オリンパスOM TG-7 総合セット　<廉価で高性能防水性・耐衝撃業務カメラ>

　■　Pict-LaBox LED470/505nm内蔵タイプ　OM Tough TG-7(Bマウント/汎用)　単体及びセット価格

セット製品名
製品番号

セット定価
直販価格
（全て税別）

構成内容　(分割見積可能)

メール・問い合せ

　↓品番と価格を「見積りフォーム」又は「注文フォーム」等にコピー&ペースト下さい

Pict-LaBox-LED470本体
+ デジカメセット
PLBX2B-LED470-TG7
（カメラ取付マウント含む）

定価	\275,000
直販	\253,900

Pict-LaBox-LED505本体
+ デジカメセット
PLBX2B-LED505-TG7
（カメラ取付マウント含む）

定価	\275,000
直販	\253,900

個別製品
品番と価格

製品名

Pict-LaBox-LED470
本体タイプB

Pict-LaBox-LED505
本体タイプB

デジタル
カメラセット

製品番号

PLBX2B-LED470

PLBX2B-LED505

TG7-GSET

定価 (税別)

\196,500

open

直販 (税別)

\176,900

\77,000

※ ご不明な点は なんでもお気軽にご相談下さい。→　

この他の関連オプション

	LED内蔵ゲル切出撮影装置<PLBX2-LED470/505>ピクトラボックス　機能と動画

動画で見るゲル切出し撮影装置　機能と特長

★★ 内蔵フィルターだけで8～９割のゲルの撮影が可能! ★★　
　（試薬依り、まれに別のフィルターが必要なケースがあります。）

■

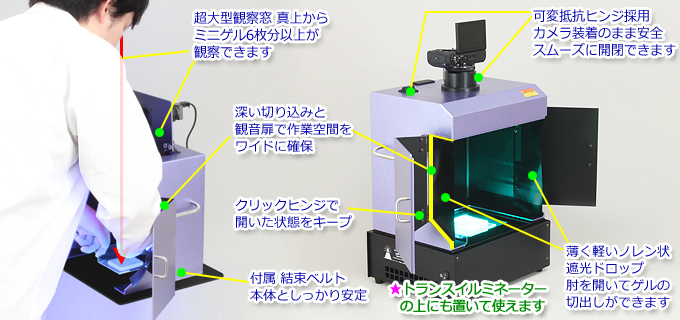

真上から観察できる、大きく広い観察窓
ミニゲルなら一度に縦2枚・横3枚以上を見渡せる広い窓、真上から観察できるので、狭いバンドも正確に切り分けられます。フィルター内蔵でUV光源でも安心、画像記録用シャープカットフィルターとしても高い性能です。

■

室内照明が映らない、外光吸収構造でゲルが鮮明です
フィルターを前方に斜めに傾けて、後と天井からの光を前に逃がすとともに、前からの光は、カメラドアーを立てることで完全に遮断。明るい部屋でも弱いバンドを見逃さず、ゲル切り出し作業が確実・効率的になります。

■

片手でオープン、観音扉とクリックヒンジ
扉は観音開きなので、ゲルを持ちながら簡単に開け閉めできます。クリックヒンジ採用で開いた状態をキープ、閉めた時も浮きがなく遮光性も完全です。

■

左右の壁の切込みで、広い作業空間を確保
左右60mmの切り込みで、切り出し作業は肘を横に張って楽にできます。小型ながら、広い可動領域、作業空間は驚くほど広く感じます。

※

他のUV・LEDトランスイルミネーターに載せて使用もできます
今お使いの照明装置のサイズが左右が220mm以上で突起物が無い平らな光源なら、殆どの蛍光励起用照明装置の上に置いても使用できます。付属のマジックベルトで、しっかりと固定できます。（小さいサイズは、中に入れての使用も可能な場合もあります）


本体より大きい光源例: MBP-UV312JP	本体と同じサイズの光源例: LED470-DF36W	本体より小さい光源

ピクトラボックスLED 取扱説明書　

　
PLBX2G470/505-G7XM3
（キヤノンG7XMarkⅢカメラ付きセット）

ピクトラボックスLED 取扱説明書　

　
PLBX2B470/505-TG7
（オリンパスTG-7カメラ付きセット）

※ ご不明な点は なんでもお気軽にご相談下さい。→　

	電気泳動ゲル撮影装置　関連オプション

■　その他　オプション
品番	定価（税別）直販（税別）	商品説明
MBP-USA	\15,600 \14,000		汎用スマホアダプターほぼ全てのスマホ（iPhone/Androidなど）を取付けて電気泳動撮影が可能なアダプターです。
MBP-UV312JP	\189,000 \170,000		UVトランスイルミネーター（国産）蛍光管の映り込みが無いハイコントラストフィルター使用、微弱なハンドもはっきり撮影、廉価でありながら、高い性能を両立したBio-Pyramidシリーズのトランスイルミネーターです
MF-SC55D	\22,860 \21,000		ダイクロイック　フィルター本フィルターを併用することにより、コントラストの高いバンド撮影を可能にします。
MFC65-52	\11,700 \11,100		IRカット・コントラストフィルタ IRカット・コントラストフィルタ　（650nm～1100nmカット）トランスイルミネーターの蛍光管の写りこみを遮断する、IRカット・ハイコントラストフィルタです。
MF-SC56A	\3,300 \2,970		SC56シャープカットフィルター（標準セットに含まれます）　 BLUE LED　照明でSYBR　Green^R、SYPRO Orange^R GFP等の観察用にご使用下さい。
MF-SC60A	\6,900 \6,200		SC60シャープカットフィルター EtBr、Gel Red^R、SYPRO Red^R、DS Red^R等の観察用にご使用下さい。
YG-SC57	\12,000 \11,000		観察・切出し作業用ゴーグル　(LED505-TR60Wにおすすめ) B励起　G励起の広い範囲に使用できる、570nm以下カットフィルターのゴーグルです。　バンドを鮮明に観察できるハイコントラストフィルターを採用しています。　眼鏡の上から装着できます。
LBX-TR	\6,000 \3,900		★人気　ゲルトレー　トレーサイズ：レギュラーサイズ｢LBX-TR｣／ミニサイズ「LBX-TRmi 」 UV透過アクリル板なので、UVトランスイルミネーターの上に直接載せてバンドの観察や撮影ができます。
LBX-TRmi	\4,800 \3,500
MBP-FTG	\1,500 \1,200		ゲル・ターゲット　(ミニゲルと同じサイズ) ズーミング、撮影サイズ・範囲の調整が大変便利です。くっきりした図でピント調整が楽です。
この他の関連オプション

	LED照明内蔵ゲル切出撮影装置＜PLBX2G-470/505＞の仕様
	LED光源の仕様▼　G7XMⅢの特徴と仕様 ▼　TG-7の特徴と仕様 ▼

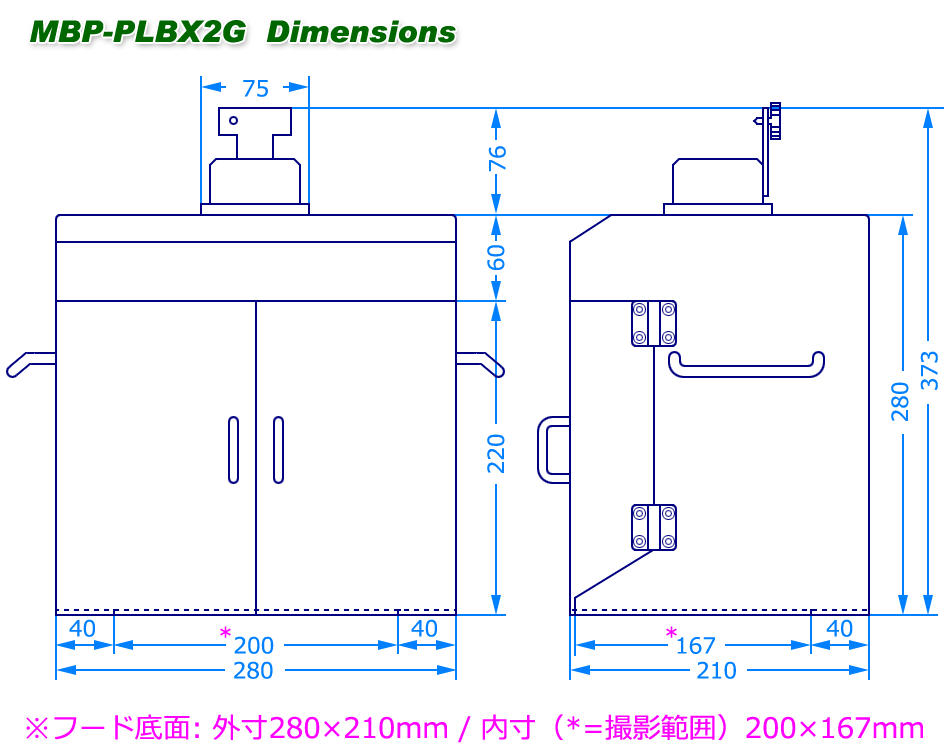

■ 本体部の仕様
◆ 最大撮影範囲	200×167ｍｍ（＝フード内寸）
◆ 撮影距離	約280ｍｍ（カメラ取付アダプター除く）　★ご注意　この距離で撮影範囲に焦点の合うデジタルカメラをご使用下さい。
◆ 観察窓サイズ	196mm×103mm
◆ フィルター	観察・撮影フィルター内蔵（必要に応じてφ52mmのフィルターを使用出来ます）
◆ シャープカット兼用観察窓	UV透過率（範囲: 220～450nm）最大0.09%　平均0.02% 　（代表製品の実測値・保証値ではありません）
◆ ボックス素材	ABS樹脂
◆ サイズ・重量	全幅280mm×奥行き210mm　（=ボックス外寸）　高さ：373mm 　総重量： 1.9kg　(カメラを除く)
	※ 図はPLBX2G470/505です。PLBX2B470/505の高さは300mｍです。
■ LED照明部の仕様
◆ 使用LED	高照度チップ型LED 16個　並行配置
◆ ピーク波長量	Blue 470nm	Cyan 505nm
◆ 照射方式	落射暗視野照明　有効面外側の左右斜め上から照射
◆ 対応蛍光試薬	青色470nm Typeは　SYBR GreenR、SYBR GoldR、SYBR Safe?、 Gel Green?　Midori GreenR SYPRO OrangeR、SYPRO RubyR 等	青緑色505nm Typeは EtBr、 DsRedR、AlexaFluor532R、FlamingoR、 Gel GreenR、Gel RedRSYPRO RedR、 YFP 等
◆ 電源 (ACアダプター)	Input: 100～240V 50～60Hz ユニバーサル Output: 24V 2.7A (65W) 　PSE / UL / CE 認証製品
◆ 消費電力	21W	23W
◆ ランプ寿命	4万時間　(計算上の予測値です)
◆ 付属品	AC-DCアダプター・取説・保証書
