 LED光源内蔵 撮影切出し装置 照明・観察・画像・ゲル切出はこれ1台で完結


機能と性能▼ スマホシステムの特徴▼ スマホセット構成と価格▼ 活用オプション▼ 製品仕様▼

これ一台で完結、LED光源内蔵ゲル・ドキュメンテーションシステム
大好評ゲル観察・撮影・切出し装置 MBP-PLBX2のLED光源内蔵タイプ。広い作業空間、明室でゲル切り出しも楽々できるなど、ゲル・ドキュメンテーションシはこれ一台で全て完結します。
青色470nmと青緑色505nm、二種のLED光源からご使用の蛍光試薬に合わせお選びください。

純国産品
ゲル観察・撮影・切出し装置

 LED光源内蔵 ゲル撮影・切出し装置 <Pict-LaBox2-LED470/505>



iPhone & 汎用スマートフォン システム




Cyan 505nm

Blue 470nm

お使いのスマホを活用しSNSで世界と連携

 青色470nm青緑色505nmの二波長を用意 ご使用の試薬に合わせ、ご選択ください。
青色470nm Type SYBR Green SYBR Gold SYBR Safe Gel Green Midori Green SYPRO Orange 等に
青緑色505nm Type EtBr DsRed AlexaFluor532 Flamingo Gel Green Gel Red SYPRO Red YFP 等に

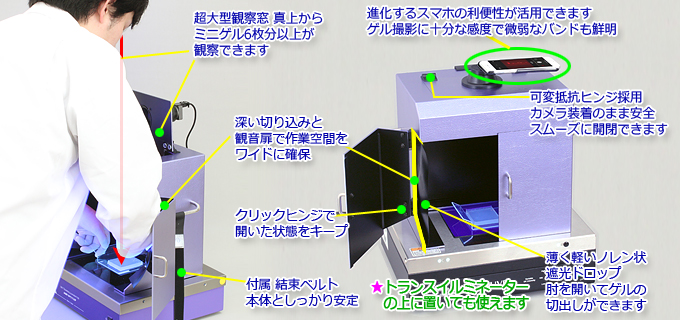

 LED内蔵・ゲル撮影切出し装置<PLBX2C-LED470/505> 主な特徴と機能



LED光源内蔵 スマートフォンゲル撮影装置 観察切り出しもできる


動画で見るゲル切出し撮影装置 機能と特長



真上から観察できる、大きく広い観察窓
ミニゲルなら一度に縦2枚・横3枚以上を見渡せる広い窓、真上から観察できるので、狭いバンドも正確に切り分けられます。フィルター内蔵でUV光源でも安心、画像記録用シャープカットフィルターとしても高い性能です。

電気泳動ゲル、撮影、切出し、真上から観察できる大きく広い窓




電気泳動ゲル、撮影、切出し、室内照明が写らない

室内照明が映らない、外光吸収構造でゲルが鮮明です
フィルターを前方に斜めに傾けて、後と天井からの光を前に逃がすとともに、前からの光は、カメラドアーを立てることで完全に遮断。明るい部屋でも弱いバンドを見逃さず、ゲル切り出し作業が確実・効率的になります。


片手でオープン、観音扉とクリックヒンジ
扉は観音開きなので、ゲルを持ちながら簡単に開け閉めできます。クリックヒンジ採用で開いた状態をキープ、閉めた時も浮きがなく遮光性も完全です。

LED内蔵ゲル撮影切出装置




LED内蔵ゲル撮影切出装置、広い作業空間

左右の壁の切込みで、広い作業空間を確保
左右60mmの切り込みで、切り出し作業は肘を横に張って楽にできます。小型ながら、広い可動領域、作業空間は驚くほど広く感じます。


    UVトランスイルミネーター
他のUV・LEDトランスイルミネーターに載せて使用もできます
今お使いの照明装置のサイズが左右が220mm以上で突起物が無い平らな光源なら、殆どの蛍光励起用照明装置の上に置いても使用できます。付属のマジックベルトで、しっかりと固定できます。 (小さいサイズは、中に入れての使用も可能な場合もあります)

電気泳動ゲル、撮影、切出し、トランスイルミネーターとのセット 電気泳動ゲル、撮影、切出し、トランスイルミネーターセット 電気泳動ゲル、撮影、切出し、トランスイルミネーターセット
本体より大きい光源 本体と同じサイズの光源 本体より小さい光源

ご不明な点は なんでもお気軽にご相談下さい。→





☆彡NEW!!
汎用スマホアダプター iPhoneアダプター
ほぼ全てのスマホを取付て
ゲル撮影が可能です。
iPhone6/6s,7/8/SE用
廉価ケース型アダプター

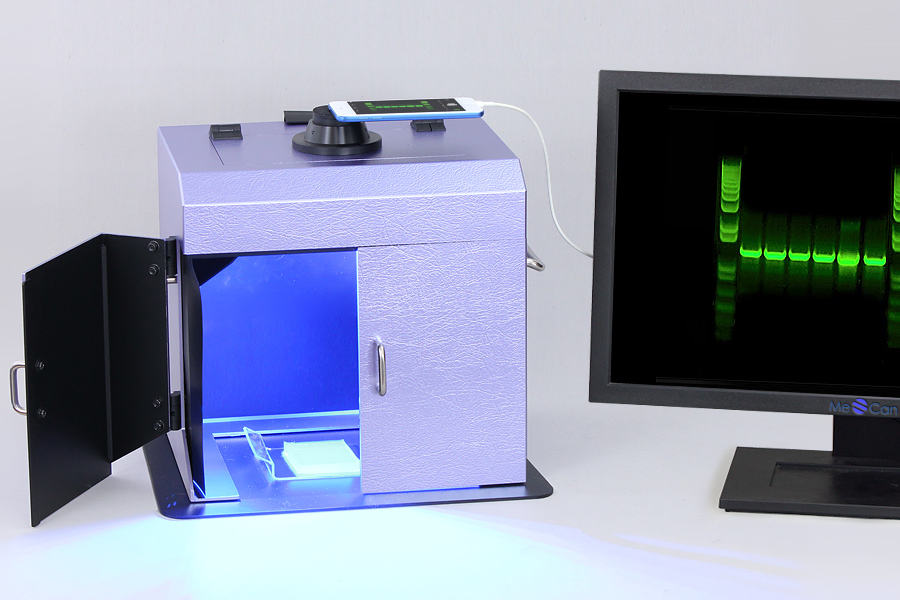

 LED照明内蔵 ゲル撮影・観察・切り出し装置 スマートフォンシステム

※ 画像はPLBX2C-LED470(モニターは含みません)
純国産製品です
青色470nm Type
SYBR Green、SYBR Gold、SYBR Safe、Gel Green、Midori Green SYPRO Orange、SYPRO Ruby 等に
青緑色505nm Type
EtBr、 DsRed、AlexaFluor532、Flamingo、Gel Green、Gel RedSYPRO Red、YFP 等に

■ スマートフォンの利便性 進化するスマホアプリもWi-fi利用でダウンロードして活用が可能です。
■ 高感度・高画質カメラ ゲル撮影に十分な感度。夜間撮影アプリ併用で微弱なバンドも鮮明。
■ 通信契約不要 病院・大学・企業研究所内などでも導入しやすいのも魅力です。
■ ハイビジョンTVに出力 すでにカンファレンスや教育現場での活用も始まっています。
■ Wi-Fi機能で世界と交流 Wi-Fiを活用し、リアルタイムで国際間の情報共有が可能です。

汎用スマートフォン "MBP-USA"
ゲル撮影装置 汎用スマートフォンアダプター付セット
幅調整範囲 5.7cm~10.5cm

iPhone用アダプター "MBP-iPA"
iPnone 7/8/SE 6/6sに対応

▼MBP-USA / iPA セット価格


ゲル撮影装置用スマホアダプター MBP-USA








 ゲル撮影切り出し装置 汎用スマホアダプター&iPhone アダプターセット構成と価格

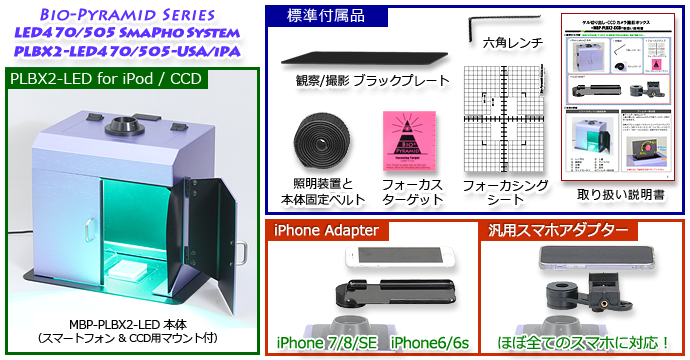

LLED励起光源内蔵 ゲル切出撮影装置 スマホアダプターセット内容

青色470nmタイプと青緑色505nmタイプの2種類 ご使用の蛍光試薬に合わせでお選びください。
青色470nm Type
SYBR Green、SYBR Gold、SYBR Safe、Gel Green、Midori Green SYPRO Orange、SYPRO Ruby 等に

Cyan 505nm

Blue 470nm

Cyan & Blue LED光源内蔵 ゲル撮影切出し装置

青緑色505nm Type
EtBr、 DsRed、AlexaFluor532、Flamingo、Gel Green、Gel RedSYPRO Red、YFP 等に


 ■ LED470nm内蔵タイプ スマホアダプター付きセット価格 (※ スマホは含まれません)
セット製品名
製品番号
セット定価
直販価格
(全て税別)
構成内容 (分割見積可能) >>メール・問い合せ
 ↓品番と価格を「見積りフォーム」又は「注文フォーム」等にコピー&ペースト下さい
Pict-LaBox 本体
PLBX2C-LED470
(CCDカメラマウント付)
定価 \206,400
直販 \185,400




Pict-LaBox 本体 + USA
PLBX2C-LED470-USA
定価 \226,000
直販 \201,000
← MBP-USA
Pict-LaBox 本体 + iPA
PLBX2C-LED470-iPA
定価 \215,800
直販 \193,900
MBP-iPA →

個別製品
品番と価格
製品名 Pict-LaBox
本体ユニット
汎用スマホ
アダプター
iPhon adapter
6/6s用 7/8/SE用
製品番号 PLBX2C-LED470 MBP-USA MBP-iPA-6
MBP-iPA-7
定価 (税別) \206,400 \19,600 \9,400
直販 (税別) \185,400 \15,600
※セット特価
\8,500

 ■ LED505nm内蔵タイプ スマホアダプター付きセット価格 (※ スマホは含まれません)
セット製品名
製品番号
セット定価
直販価格
(全て税別)
構成内容 (分割見積可能) >>メール・問い合せ
 ↓品番と価格を「見積りフォーム」又は「注文フォーム」等にコピー&ペースト下さい
Pict-LaBox 本体
PLBX2C-LED505
(CCDカメラマウント付)
定価 \206,400
直販 \185,400




Pict-LaBox 本体 + USA
PLBX2C-LED505-USA
定価 \226,000
直販 \201,000
← MBP-USA
Pict-LaBox 本体 + iPA
PLBX2C-LED470-iPA
定価 \215,800
直販 \193,900
MBP-iPA →

個別製品
品番と価格
製品名 Pict-LaBox
本体ユニット
汎用スマホ
アダプター
iPhon adapter
6/6s用 7/8/SE用
製品番号 PLBX2C-LED470 MBP-USA MBP-iPA-6
MBP-iPA-7
定価 (税別) \206,400 \19,600 \9,400
直販 (税別) \185,400 \15,600
※セット特価
\8,500

ご不明な点は なんでもお気軽にご相談下さい。→


撮影サンプル画像はこちら

サンプル画像







 電気泳動撮影装置 関連オプション


品番 定価(税別)
直販(税別)
商品説明
MBP-UV312JP \189,000
\170,000
 UVトランスイルミネーター(国産)
蛍光管の映り込みが無いハイコントラストフィルター使用、微弱なハンドもはっきり撮影、廉価でありながら、高い性能を両立したBio-Pyramidシリーズのトランスイルミネーターです
MF-SC55D \22,860
\21,000
ダイクロイック フィルター
本フィルターを併用することにより、コントラストの高いバンド撮影を可能にします。
MFC65-52 \11,700
\11,100
IRカット・コントラストフィルタ
IRカット・コントラストフィルタ (650nm~1100nmカット)トランスイルミネーターの蛍光管の写りこみを遮断する、IRカット・ハイコントラストフィルタです。

MF-SC56A \3,300
\2,970
SC56シャープカットフィルター(標準セットに含まれます)
BLUE LED 照明でSYBR GreenR、SYPRO OrangeR GFP等の観察用にご使用下さい。
MF-SC60A \6,900
\6,200
SC60シャープカットフィルター
EtBr、Gel RedR、SYPRO RedR、DS RedR等の観察用にご使用下さい。
YG-SC57 \12,000
\11,000
観察・切出し作業用ゴーグル
B励起 G励起の広い範囲に使用できる、570nm以下カットフィルターのゴーグルです。 バンドを鮮明に観察できるハイコントラストフィルターを採用しています。 眼鏡の上から装着できます。
LBX-TR \6,000
\3,900
ゲルトレー UV透過 ★人気 ゲルトレー
トレーサイズ:レギュラーサイズ「LBX-TR」/ミニサイズ「LBX-TRmi 」
UV透過アクリル板なので、UVトランスイルミネーターの上に直接載せてバンドの観察や撮影ができます。
LBX-TRmi \4,800
\3,500
MBP-FTG \1,500
\1,200
ゲル・ターゲット (ミニゲルと同じサイズ)
ズーミング、撮影サイズ・範囲の調整が大変便利です。くっきりした図でピント調整が楽です。
この他の関連オプション







 LED照明内蔵 ゲル切出撮影装置 <PLBX2-LED470/505> の仕様

   LED光源の仕様▼     CCDカメラ/レンズの仕様▼
 ■ 本体部の仕様
◆ 観察窓サイズ  196mm×103mm
◆観察・撮影用フィルター  観察・撮影用 560nm以下カットSCフィルター内蔵
◆ 最大撮影範囲  200mm×167mm (=ボックス底内寸)
◆ 撮影距離  約282mm (レンズまでの距離)
◆ 適合フィルター  必要に応じてφ52mmのフィルターが使用出来ます
◆ シャープカット兼用観察窓  UV透過率(範囲: 220~450nm)最大0.09% 平均0.02%
 (代表製品の実測値・保証値ではありません)
◆ ボックス素材  ABS等
◆ サイズ  全幅280mm×奥行き210mm (=ボックス外寸)
 高さ:280mm(*カメラ取付マウント除く)
 重量 2.0kg (カメラを除く)



 ■ LED照明部の仕様
◆ 使用LED 高照度チップ型LED 16個  並行配置
◆ ピーク波長量 Blue 470nm Cyan 505nm
◆ 照射方式 落射暗視野照明 有効面外側の左右斜め上から照射
◆ 対応蛍光試薬 青色470nm Typeは SYBR GreenR、SYBR GoldR、SYBR Safe?、
Gel Green? Midori GreenR
SYPRO OrangeR、SYPRO RubyR 等
 青緑色505nm Typeは EtBr、 DsRedR、AlexaFluor532R、FlamingoR、
Gel GreenR、Gel RedRSYPRO RedR、
YFP 等
◆ 電源 (ACアダプター) Input: 100~240V 50~60Hz ユニバーサル
Output: 24V 2.7A (65W)  PSE / UL / CE 認証製品
◆ 消費電力 21W  23W
◆ ランプ寿命 4万時間 (計算上の予測値です)
◆ 付属品 AC-DCアダプター・取説・保証書
