TAMRON MA23F シリーズ Cマウントカメラレンズ 2/3inch 8Mg Pix対応

*「対応素子サイズ」及び「対応画素数」は 対応可能な最大数値です。それより少ない素子への使用は問題ありません。

※ MA23F12V(F12mm) / MA23F16V(F16mm) / MA23F12V(F50mm)が追加されました

詳しくはお問い合わせください。→ メールでお問い合わせ

超高解像 8Mpix 2/3inchセンサー対応 Cマウントレンズ MA23Fシリーズの特長

■ 業界トップクラスの高コントラスト･高解像度　
・2/3型 2.74μmピクセルピッチ 最大8メガピクセル相当の高解像度を実現。
・φ29mmのマシンビジョン用レンズの中でも、最高レベルのコントラスト・解像度を保持


MA23Fシリーズ
リーフレット
■ 業業界トップクラスの低ディストーション（TV Distortion）を実現　
・従来機種と比べてTV Distortionの大幅な改善を行っています。
（※MA23F08V : -0.6%, MA23F25V : -0.01%, MA23F35V : 0.04%）
■ 業至近距離での撮影性能を訴求　
・使用頻度の高い至近撮影距離での良好な画質を達成しています。
■ 耐振動・耐衝撃を考慮したメカ機構設計　
・従来機種と比べて振動衝撃性能が向上した新規メカ機構を開発。
・振動衝撃が発生するマシンビジョン用途の過酷な環境下でも最大10Gの衝撃を受けても光軸ズレ
（画像ズレ）を10μm以下に抑制します。

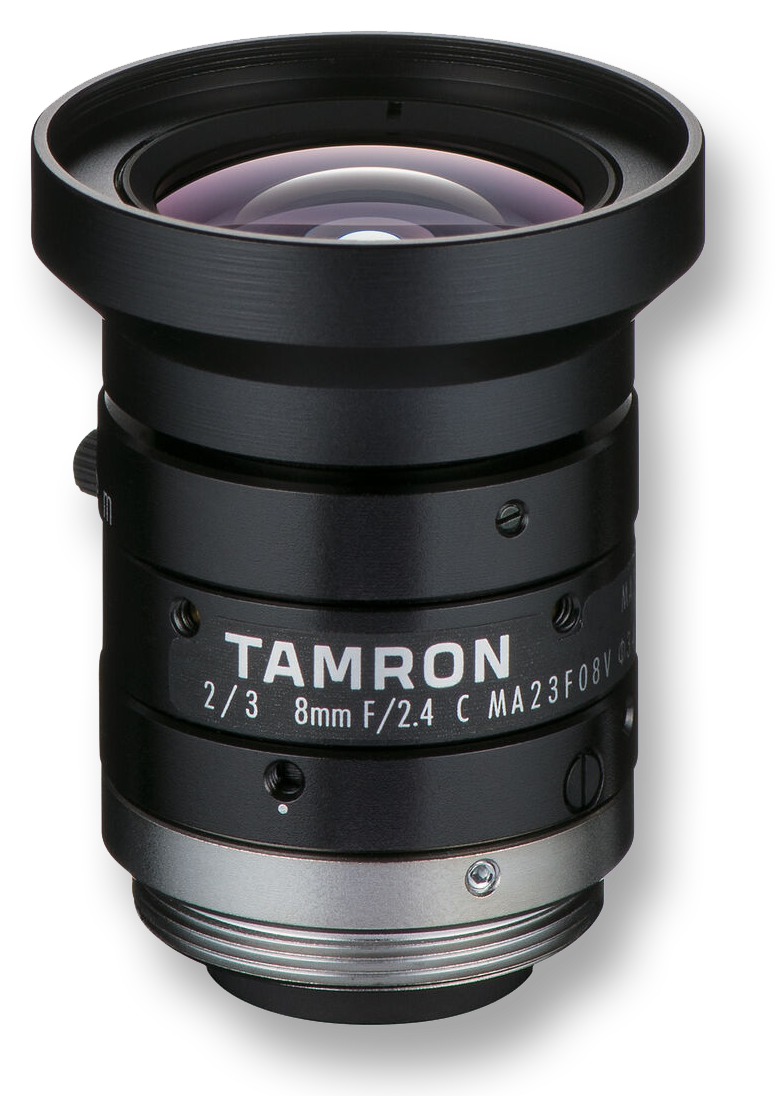

 ■ MA23F08V　f=8mm C-mount Lens

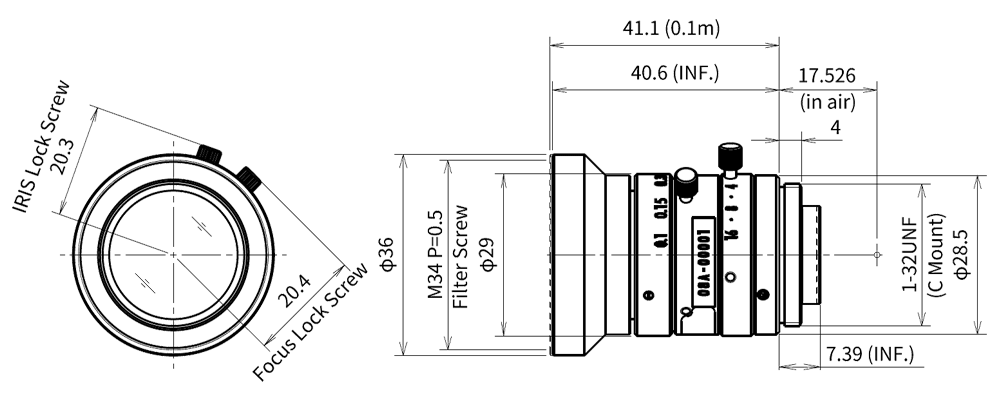

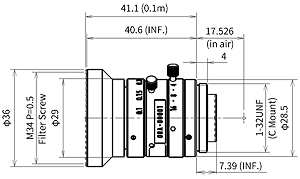

TAMRON LENS MA23F08V 図面

拡大
品番 定価（税別） 直販（税別）
 MA23F08V OPEN \60,000
　
 ■ 主な仕様
 型番   MA23F08V
 適合素子サイズ   2/3~1/3 inch
 マウント   Cマウント
 焦点距離   8mm
 絞り範囲   f2.4～f16
 画角
（水平ｘ垂直） 		 2/3型  58.9゜x 45.5゜
1/1.8型  47.4゜x 36.4゜
 1/2型  44.3゜x 33.7゜
 1/3型  33.7゜x 25.5゜
 フォーカス範囲  0.1m～∞
 操作方法  フォーカス  手動（ロック付き）
 アイリス  手動（ロック付き）
 フィルターネジ径   M34 / P=0.5mm
 対応波長   可視光域
 動作温度範囲   -20℃～+60℃
 重量  84g ±5g

撮影対象の大きさにより、下表を参考にお選びください。
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング 		撮影
距離 		撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000 1143.4 × 850.6 824.1 × 614.1 614.1×458.6
100 128.4 × 95.3 92.3 × 68.7 68.7 × 51.3
0.5mm 113.4 143.5 × 106.5 103.2 × 76.8 76.8 × 57.4
47.1 68.7 × 50.9 49.3 × 36.7 36.7 × 27.4
1mm 50.1 72.1 × 53.4 51.7 × 38.5 38.5 × 28.7
27.4 46.5 × 34.4 33.3 × 24.8 24.8 × 18.5
1.5mm 29 48.2 × 35.7 34.5 × 25.7 25.7 × 19.2
17.6 35.3 × 26.1 25.2 × 18.8 18.8 × 14.0
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです

※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→
 ■ MA23F25V　f=25mm C-mount Lens

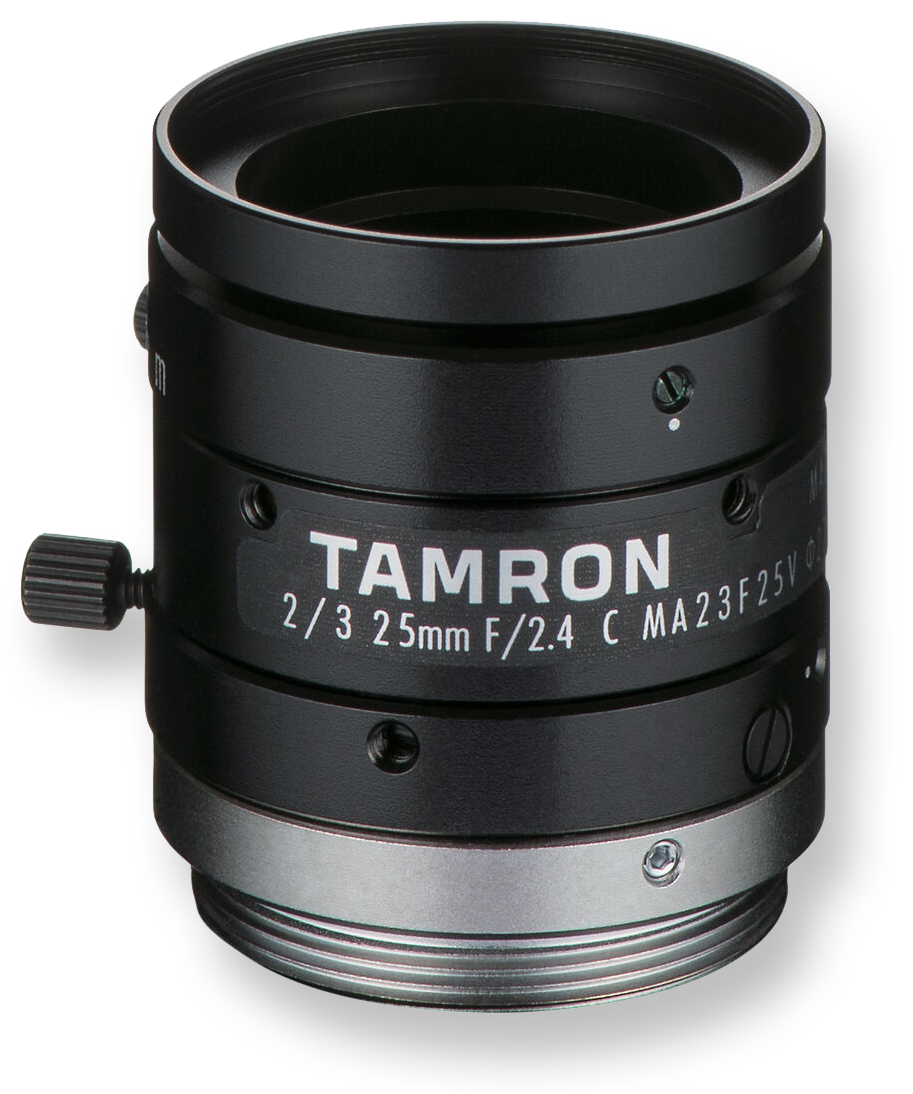

TAMRON MA23F25V マシーンビジョンレンズ

拡大

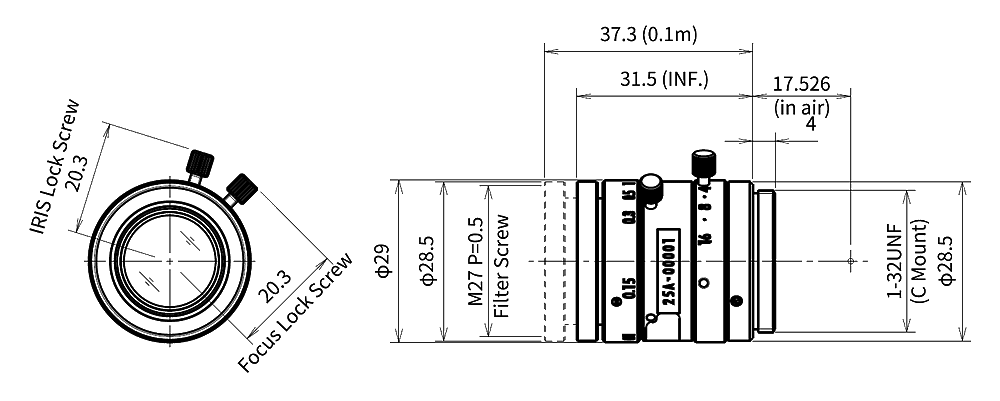

TAMRON LENS MA23F25V 図面

拡大
品番 定価（税別） 直販（税別）
 MA23F25V OPEN \38,700
　
 ■ 主な仕様
 型番   MA23F25V
 適合素子サイズ   2/3~1/3 inch
 マウント   Cマウント
 焦点距離  25mm
 絞り範囲   f2.4～f16
 画角
（水平ｘ垂直） 		 2/3型  18.9゜x 14.3゜
 1/1.8型  14.9゜x 11.3゜
 1/2型  13.8゜x 10.4゜
 1/3型  10.4゜x 7.8゜
 フォーカス範囲  0.1m～∞
 操作方法  フォーカス  手動（ロック付き）
 アイリス  手動（ロック付き）
 フィルターネジ径   M27 / P=0.5mm
 対応波長   可視光域
 動作温度範囲   -20℃～+60℃
 重量  55g ±5g

撮影対象の大きさにより、下表を参考にお選びください。
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング 		撮影
距離 		撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000 354.4 × 265.9 257.8 × 193.4 193.4 × 145.0
100 38.0 × 28.4 27.6 × 20.6 20.6 × 15.5
0.5mm 1227.8 434.5 × 325.9 316.1 × 237.1 237.1 × 177.8
91.6 35.0 × 26.2 25.4 × 19.0 19.0 × 14.3
1mm 610.4 217.5 × 163.1 158.2 × 118.6 118.6 × 89.0
84.4 32.5 × 24.3 23.5 × 17.6 17.6 × 13.2
1.5mm 404.6 145.1 × 108.8 105.5 × 79.1 79.1 × 59.3
78.1 30.3 × 22.6 21.9 × 16.4 16.4 × 12.3
5mm 116.6 43.8 × 32.8 31.8 × 23.8 23.8 × 17.9
49.8 20.3 × 15.2 14.7 × 11.0 11.0 × 8.3
10mm 55 22.1 × 16.5 16.0 × 12.0 12.0 × 9.0
32 14.0 × 10.4 10.1 × 7.6 7.6 × 5.7
15mm 34.3 14.7 × 11.0 10.7 × 8.0 8.0 × 6.0
23 10.7 × 8.0 7.8 × 5.8 5.8 × 4.4
20mm 24 11.1 × 8.3 8.0 × 6.0 6.0 × 4.5
16.9 8.6 × 6.4 6.2 × 4.7 4.7 × 3.5
25mm 17.9 8.9 × 6.6 6.4 × 4.8 4.8 × 3.6
12.9 7.2 × 5.4 5.2 × 3.9 3.9 × 2.9
30mm 13.6 7.4 × 5.5 5.4 × 4.0 4.0 × 3.0
10.2 6.2 × 4.6 4.5 × 3.4 3.4 × 2.5
35mm 10.5 6.3 × 4.7 4.6 × 3.4 3.4 × 2.6
8.1 5.4 × 4.1 3.9 × 3.0 3.0 × 2.2
40mm 9.5 5.7 × 4.3 4.2 × 3.1 3.1 × 2.3
6.4 4.8 × 3.6 3.5 × 2.6 2.6 × 2.0
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです

※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→
 ■ MA23F35V f=35mm C-mount Lens

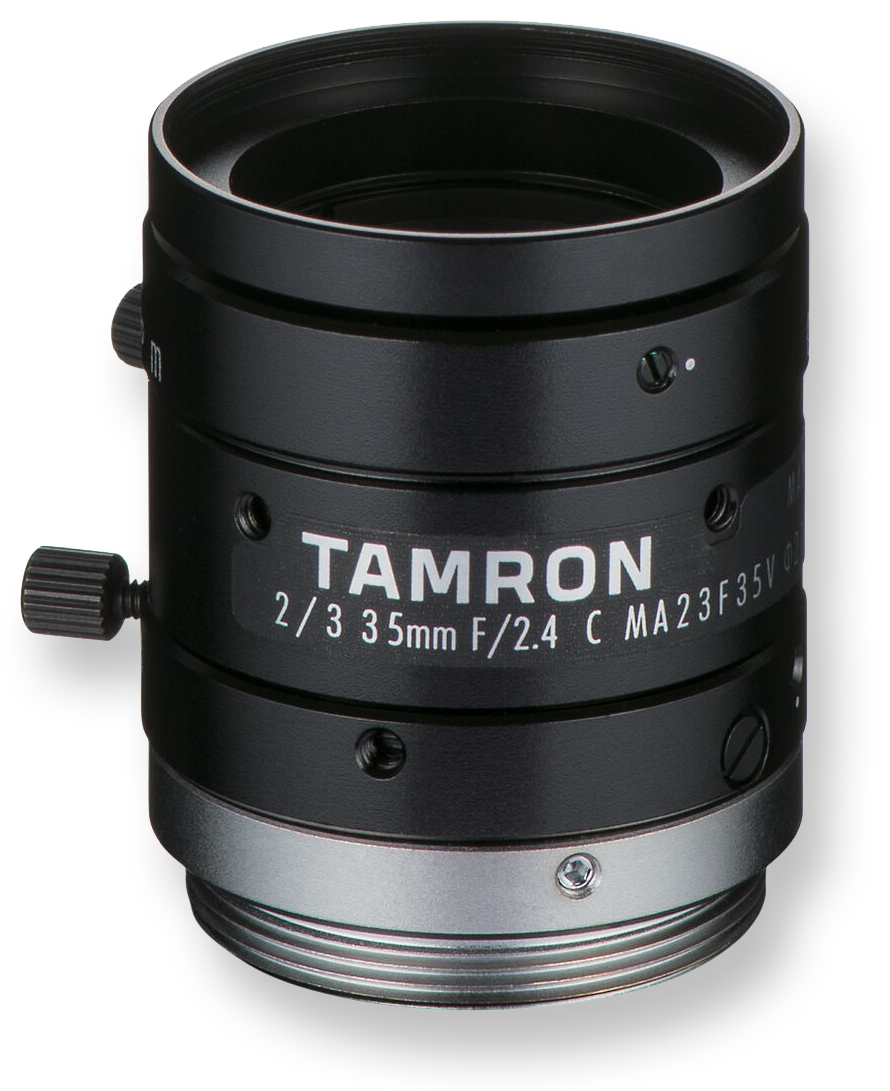

TAMRON MA23F35V マシーンビジョンレンズ

拡大

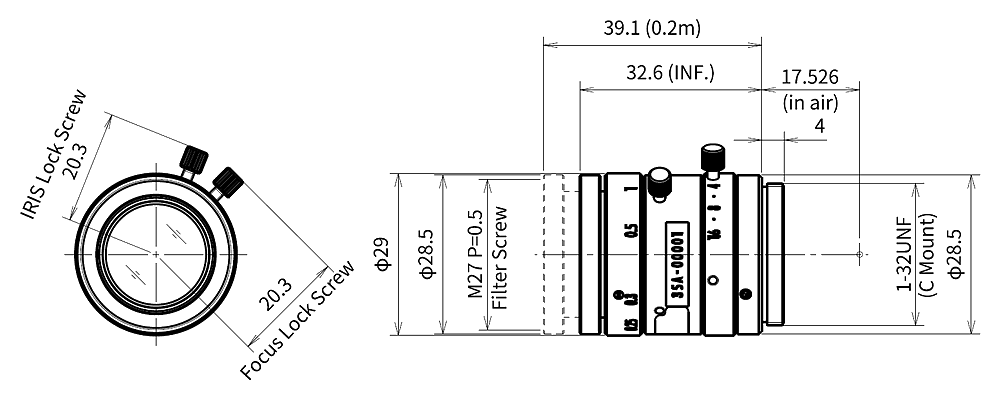

TAMRON LENS MA23F35V 図面

拡大
品番 定価（税別） 直販（税別）
MA23F35V オープン \38,700
　
 ■ 主な仕様
 型番   MA23F35V
 適合素子サイズ   2/3~1/3 inch
 マウント   Cマウント
 焦点距離  35mm
 絞り範囲   f2.4~f16
 画角
（水平ｘ垂直） 		 2/3型  12.5゜x 9.4゜
 1/2型  9.1゜x 6.8゜
 1/3型  6.8゜x 5.1゜
 フォーカス範囲  0.2m～∞
 操作方法  フォーカス  手動（ロック付き）
 絞り  手動（ロック付き）
 フィルターネジ径   M30.5 P=0.5mm
 対応波長   可視光域
 動作温度範囲   -20℃～+60℃
 重量  58g ±5g

撮影対象の大きさにより、参考にしてください
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング 		撮影
距離 		撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000 247.8 × 186.0 180.3 × 135.3 135.3 × 101.5
200 47.3 × 35.4 34.4 × 25.8 25.8 × 19.3
0.5mm 2448 610.5 × 458.3 444.4 × 333.5 333.5 × 250.2
186.6 43.9 × 32.9 31.9 × 23.9 23.9 × 17.9
1mm 1226.6 304.5 × 228.6 221.7 × 166.3 166.3 × 124.8
175 41.0 × 30.7 29.8 × 22.3 22.3 × 16.8
1.5mm 820.7 202.9 × 152.2 147.6 × 110.8 110.8 × 83.1
164.8 38.4 × 28.8 27.9 × 20.9 20.9 × 15.7
5mm   254.7 61.0 × 45.7 44.4 × 33.3 33.3 × 24.9
117.6 26.6 × 19.9 19.3 × 14.5 14.5 × 10.9
10mm   133.7 30.6 × 23.0 22.3 × 16.7 6.7 × 12.5
86 18.6 × 14.0 13.5 × 10.1 10.1 × 7.6
15mm   93.4 20.5 × 15.3 14.9 × 11.1 11.1 × 8.4
68.9 14.3 × 10.7 10.4 × 7.8 7.8 × 5.8
20mm   73.2 15.4 × 11.5 11.2 × 8.4 8.4 × 6.3
58.4 11.6 × 8.7 8.5 × 6.3 6.3 × 4.8
 25mm  61.1 12.3 × 9.2 8.9 × 6.7 6.7 × 5.0
51.1 9.8 × 7.3 7.1 × 5.3 5.3 × 4.0
30mm   53 10.3 × 7.7 7.5 × 5.6 5.6 × 4.2
45.8 8.5 × 6.3 6.1 × 4.6 4.6 × 3.5
35mm  47.3 8.8 × 6.6 6.4 × 4.8 4.8 × 3.6
41.8 7.4 × 5.6 5.4 × 4.1 4.1 × 3.0
 40mm  42.9 7.7 × 5.8 5.6 × 4.2 4.2 × 3.1
38.6 6.6 × 5.0 4.8 × 3.6 3.6 × 2.7
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです
※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→
 ■ オプション　接写リング
品名 リング長 型番  直販（税別）
接写リング 0.5mm YS-0.5-R
Cマウント用　接写リング 1mm YS-1-R
2mm YS-2-R
*5mm YS-0005
10mm YS-0010
20mm YS-0020
40mm YS-0040
50mm TS-0107H
100mm YS-0100
セット品  セット内容  型番  直販（税別）
接写リング6点セット 0.5mm/1mm/5mm
/10mm/20mm/40mm 		 YS-2000
接写リング7点セット  0.5mm/1mm/2mm/5mm
/10mm/20mm/40mm   		 YS-2500

*注　5mmの接写リングは、CSマウントカメラをCマウント用レンズに対応させる変換アダプターとして使用できます
