TAMRON M118 シリーズ Cマウントレンズ 2メガピクセル対応

*「対応素子サイズ」及び「対応画素数」は対応可能な最大数値です。それより少ない素子への使用は問題ありません。

2Mpix 1/1.8inchセンサー対応 Cマウントカメラ用レンズ M118シリーズの特長

■	至近距離での撮影性能を追求・用頻度の高い至近距離撮影での画質性能を改善。最短撮影距離は0.1m	M118シリーズリーフレット

■	高画質・コンパクト設計・ＦＡ/ マシンピジョン用２メガピクセルカメラの性能を最大限に発揮。・最新光学設計で中心から周辺まで均一の高解像・高コントラスト画像を提供。

■	操作性の向上・フォーカス、アイリスロックピスの位直は、３箇所からの操作が可能

■	高精度・高品質な設計構造・高精度な部品、高度な製造技術による高い光学性能。・機構構造のコア部分であるレンズ枠、レンズエ程方法を強化し耐振動性を向上

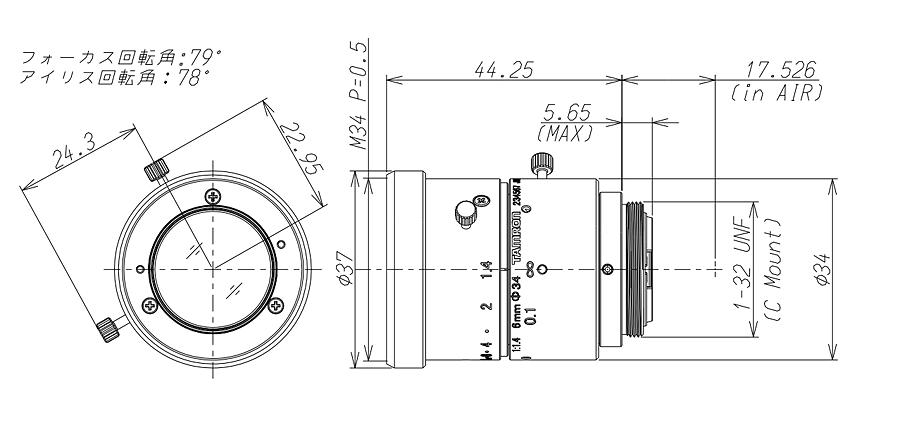

■ M118FM06 f=6mm C-mount Lens

品番	定価（税別）	直販（税別）
M118FM06	OPEN	\26,700

■ 主な仕様
型番		M118FM06
適合素子サイズ		1/1.8~1/3 inch
マウント		Cマウント
焦点距離		6mm
絞り範囲		f1.4～f16
画角（水平ｘ垂直）	1/1.8型	66.1゜x50.8゜
	1/2型	58.9゜x44.9゜
	1/3型	44.9゜x34.0゜
フォーカス範囲		0.1m～∞
操作方法	フォーカス	手動（ロック付き）
	絞り	手動（ロック付き）
フィルターネジ径		M34 P=0.5mm
対応波長		可視光域
動作温度範囲		-10℃～+60℃
重量		86g ±3g

撮影対象の大きさにより、下表を参考にお選びください。

■ 接写リングと撮影可能範囲と撮影距離（mm）
接写リング	撮影距離	撮像素子サイズ（カメラ側）
接写リング	撮影距離	1/1.8"型時	1/2"型時	1/3"型時
無	遠 1000	1303 × 950	1143 × 837	837 x 619
無	近 98.5	144 × 1053	125 × 91.7	91.7 × 67.8
0.5mm	遠 57.2	91.2 × 66.2	78.9 × 57.7	57.7 × 42.6
0.5mm	近 30.5	56.2 × 40.8	48.6 × 35.5	35.5 × 26.2
1mm	遠 22.5	45.9 × 33.2	39.6 × 28.9	28.9 × 21.3
1mm	近 14.3	35.1 × 25.4	30.3 × 22.0	22.0 × 16.3
1.5mm	遠 10.9	30.8 × 22.3	26.6 × 19.4	19.4 × 14.3
1.5mm	近 3.4	25.6 × 18.5	22.1 × 16.1	16.1 × 11.8

上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
*接写リングは別売オプションです

※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→

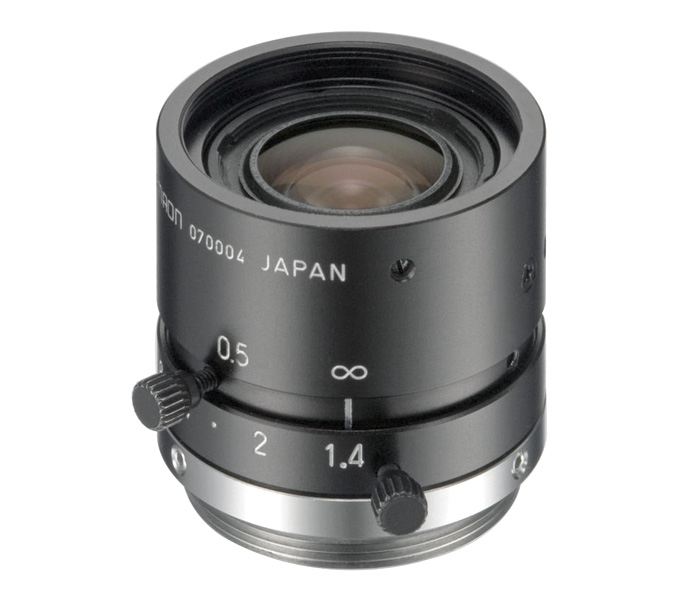

■ M118FM08 f=8mm C-mount Lens

品番	定価（税別）	直販（税別）
M118FM08	OPEN	\22,700

■ 主な仕様
型番		M118FM08
適合素子サイズ		1/1.8~1/3 inch
マウント		Cマウント
焦点距離		8mm
絞り範囲		f1.4～f16
画角（水平ｘ垂直）	1/1.8型	50.8゜x38.6゜
	1/2型	45.0゜x34.0゜
	1/3型	34.0゜x25.6゜
フォーカス範囲		0.1m～∞
操作方法	フォーカス	手動（ロック付き）
	絞り	手動（ロック付き）
フィルターネジ径		M25.5 P=0.5mm
対応波長		可視光域
動作温度範囲		-10℃～+60℃
重量		44g ±3g

撮影対象の大きさにより、下表を参考にお選びください。

■ 接写リングと撮影可能範囲と撮影距離（mm）
接写リング	撮影距離	撮像素子サイズ（カメラ側）
接写リング	撮影距離	1/1.8"型時	1/2"型時	1/3"型時
無	遠 1000	1303 × 950	1143 × 837	837 × 619
無	近 98.5	101.7 × 74.9	88.6 × 65.5	65.5 × 48.7
0.5mm	遠 119.2	121.7 × 89.6	106.0 × 78.4	78.4 × 58.3
0.5mm	近 49.8	55.4 × 40.8	48.2 × 35.7	35.7 × 26.5
1mm	遠 55.2	60.8 × 44.8	53.0 × 39.2	39.2 × 29.1
1mm	近 31.6	38.1 × 28.0	33.2 × 24.5	24.5 × 18.2
1.5mm	遠 33.9	40.6 × 29.9	35.3 × 26.1	26.1 × 19.4
1.5mm	近 22	29.0 × 21.4	25.3 × 18.7	18.7 × 13.9
5mm	遠 4	12.2 × 9.0	10.6 × 7.8	7.8 × 5.8
5mm	近 3	10.9 × 8.0	9.5 × 7.0	7.0 × 5.2

上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
*接写リングは別売オプションです

※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→

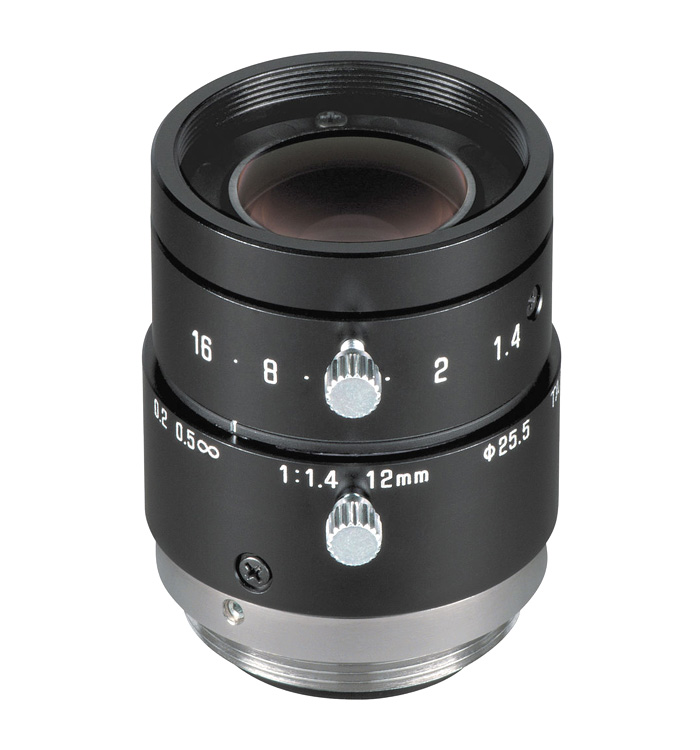

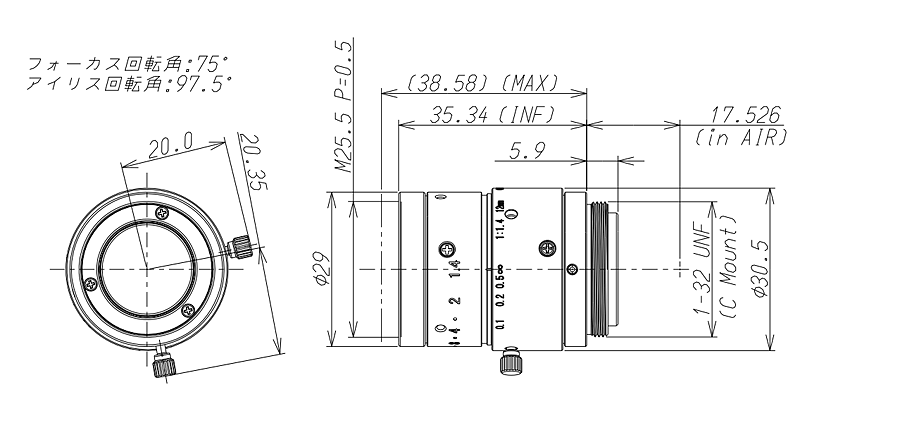

■ M118FM12 f=12mm C-mount Lens

品番	定価（税別）	直販（税別）
M118FM12	OPEN	\26,700

■ 主な仕様
型番		M118FM12
適合素子サイズ		1/1.8~1/3 inch
マウント		Cマウント
焦点距離		12mm
絞り範囲		f1.4～f16
画角（水平ｘ垂直）	1/1.8型	34.2゜x25.8゜
	1/2型	30.2゜x22.7゜
	1/3型	22.7゜x17.1゜
フォーカス範囲		0.1m～∞
操作方法	フォーカス	手動（ロック付き）
	絞り	手動（ロック付き）
フィルターネジ径		M25.5 P=0.5mm
対応波長		可視光域
動作温度範囲		-10℃～+60℃
重量		57g ±3g

撮影対象の大きさにより、下表を参考にお選びください。

■ 接写リングと撮影可能範囲と撮影距離（mm）
接写リング	撮影距離	撮像素子サイズ（カメラ側）
接写リング	撮影距離	1/1.8"型時	1/2"型時	1/3"型時
無	遠 1000	624.0 × 464.5	546.6 × 407.4	407.4 × 304.4
無	近 98.9	68.1 × 50.7	59.7 × 44.4	44.4 × 33.2
0.5mm	遠 273.9	177.8 × 132.4	155.9 × 116.1	116.1 × 86.7
0.5mm	近 68.2	49.7 × 37.0	43.6 × 32.4	32.4 × 24.2
1mm	遠 129.9	89.1 × 66.3	78.1 × 58.1	58.1 × 43.4
1mm	近 50.6	39.2 × 29.1	34.4 × 25.5	25.5 × 19.0
1.5mm	遠 81.9	59.5 × 44.3	52.1 × 38.8	38.8 × 28.9
1.5mm	近 39.2	32.4 × 24.1	28.4 × 21.1	21.1 × 15.7
5mm	遠 14.6	18.4 × 13.5	16.0 × 11.8	1.8 × 8.7
5mm	近 9.7	15.1 × 11.0	13.1 × 9.6	9.6 × 7.1
10mm	遠 0.2	11.3 × 7.3	9.3 × 6.2	6.2 × 4.5

上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
*接写リングは別売オプションです

※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→

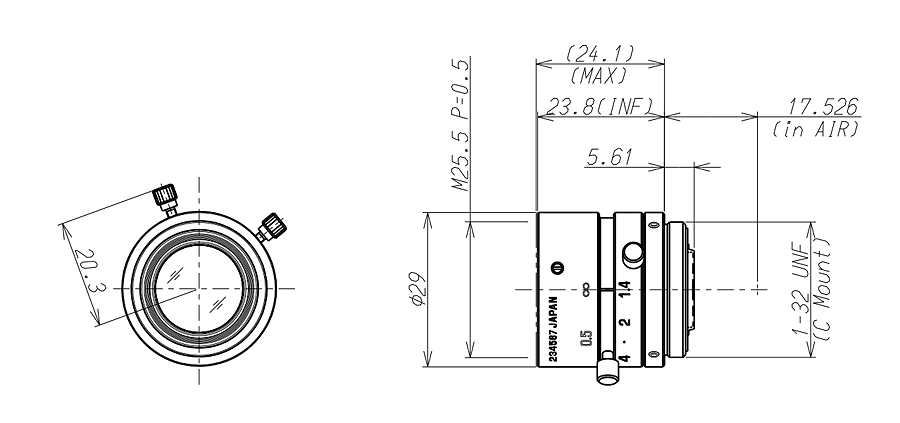

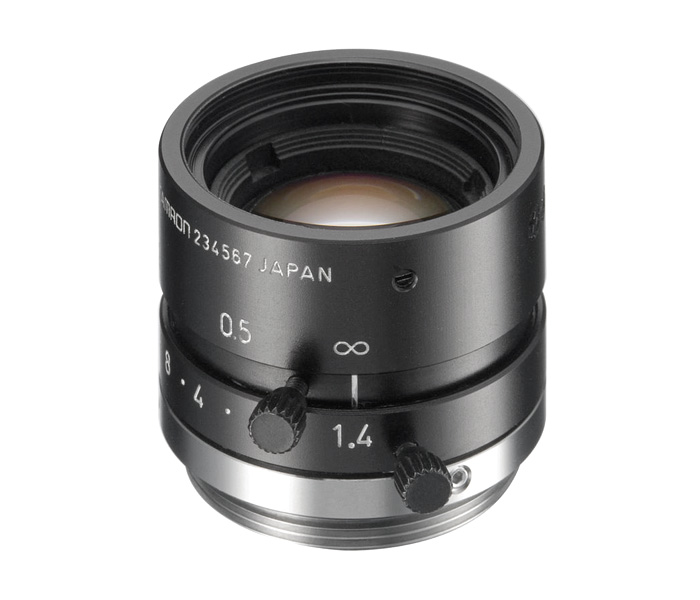

■ M118FM16 f=16mm C-mount Lens

品番	定価（税別）	直販（税別）
M118FM16	OPEN	\22,700

■ 主な仕様
型番		M118FM16
適合素子サイズ		1/1.8~1/3 inch
マウント		Cマウント
焦点距離		6mm
絞り範囲		f1.4～f16
画角（水平ｘ垂直）	1/1.8型	25.9゜x19.5゜
	1/2型	22.8゜x17.1゜
	1/3型	17.1゜x12.9゜
フォーカス範囲		0.1m～∞
操作方法	フォーカス	手動（ロック付き）
	絞り	手動（ロック付き）
フィルターネジ径		M25.5 P=0.5mm
対応波長		可視光域
動作温度範囲		-10℃～+60℃
重量		39g ±3g

撮影対象の大きさにより、下表を参考にお選びください。

■ 接写リングと撮影可能範囲と撮影距離（mm）
接写リング	撮影距離	撮像素子サイズ（カメラ側）
接写リング	撮影距離	1/1.8"型時	1/2"型時	1/3"型時
無	遠 1000	466.3 ×348.1	408.9 × 305.6	305.6 × 228.7
無	近 97	50.5 ×37.6	44.2 × 33.0	33.0 × 24.6
0.5mm	遠 498.3	235.8 ×176.0	206.8 × 154.5	154.5 × 115.6
0.5mm	近 77.8	41.7 × 31.0	36.5 × 27.2	27.2 × 20.3
1mm	遠 242	118.2 × 88.1	103.5 × 77.3	77.3 × 57.8
1mm	近 64.4	35.6 × 26.4	31.1 × 23.2	23.2 × 17.3
1.5mm	遠 156.6	78.9 × 58.8	69.1 × 51.6	51.6 × 38.6
1.5mm	近 54.4	31.0 × 23.0	27.1 × 20.2	20.2 × 15.1
5mm	遠 37	23.9 × 17.7	20.9 × 15.5	15.5 × 11.6
5mm	近 22.7	16.4 × 12.1	14.3 × 10.6	10.6 × 7.9
10mm	遠 11.4	12.1 × 8.9	10.5 × 7.8	7.8 × 5.8
10mm	近 8.6	9.8 × 7.2	8.5 × 6.3	6.3 × 4.7
15mm	遠 2.8	8.1 × 6.0	7.0 × 5.2	5.2 × 3.9
15mm	近 2.6	7.0 × 5.2	6.1 × 4.5	4.5 × 3.4

上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
*接写リングは別売オプションです

※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→

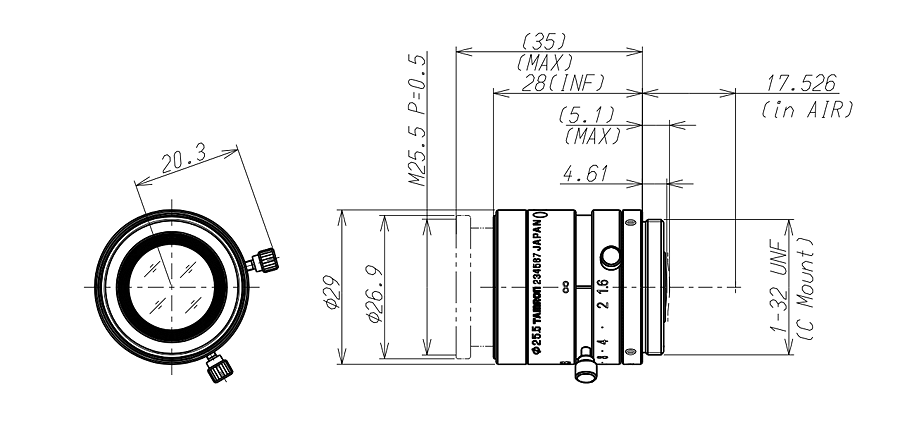

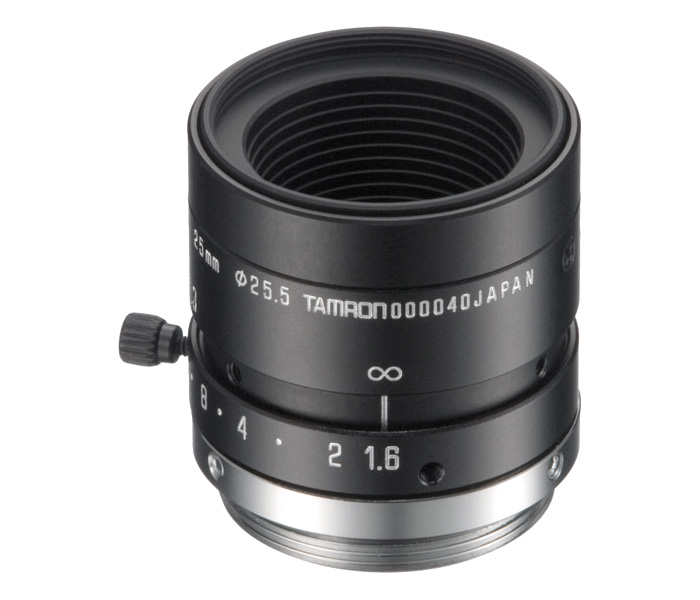

■ M118FM25 f=25mm C-mount Lens

品番	定価（税別）	直販（税別）
M118FM25	OPEN	\22,700

■ 主な仕様
型番		M118FM25
適合素子サイズ		1/1.8~1/3 inch
マウント		C
焦点距離		25mm
絞り範囲		f1.6～f16
画角（水平ｘ垂直）	1/1.8型	16.6゜x12.5゜
	1/2型	14.6゜x11.0゜
	1/3型	11.0゜x8.2゜
フォーカス範囲		0.1m～∞
操作方法	フォーカス	手動（ロック付き）
	絞り	手動（ロック付き）
フィルターネジ径		M25.5 P=0.5mm
対応波長		可視光域
動作温度範囲		-10℃～+60℃
重量		39g ±3g

撮影対象の大きさにより、下表を参考にお選びください。

■ 接写リングと撮影可能範囲と撮影距離（mm）
接写リング	撮影距離	撮像素子サイズ（カメラ側）
接写リング	撮影距離	1/1.8"型時	1/2"型時	1/3"型時
無	1000	290.8x217.9	255.5×191.5	191.4×143.5
無	88.6	28.0x20.9	24.6x18.4	18.4x13.8
0.5mm	1,242.10	364.7x273.2	320.4x240.1	240.1x180.0
0.5mm	81.8	26.0x19.5	22.8x17.1	17.1x12.8
1mm	617.6	182.5x136.7	160.3x120.1	120.1x90.0
1mm	75.9	24.3x18.2	21.3x16.0	16.0x12.0
1.5mm	409.4	121.7x91.1	106.9x80.1	80.1x60.0
1.5mm	70.8	22.8x17.0	20.0x15.0	15.0x11.2
5mm	118	36.6x27.4	32.1x24.0	24.0x18.0
5mm	47.2	15.9x11.9	13.9x10.4	10.4x7.8
10mm	55.5	18.3x13.7	16.1x12.0	12.0x9.0
10mm	30.9	11.1x8.3	9.7x7.3	7.3x5.4
15mm	34.7	12.2x9.1	10.7x8.0	8.0x6.0
15mm	22.1	8.5x6.4	7.5x5.6	5.6x4.2
20mm	24.3	9.1x6.8	8.0x6.0	6.0x4.5
20mm	16.6	6.9x5.2	6.0x4.5	4.5x3.4
25mm	18.1	7.3x5.5	6.4x4.8	4.8x3.6
25mm	12.9	5.8x4.3	5.1x3.8	3.8x2.9
30mm	13.9	6.1x4.6	5.3x4.0	4.0x3.0
30mm	10.2	5.0x3.7	4.4x3.3	3.3x2.5
35mm	10.9	5.2x3.9	4.6x3.4	3.4x2.6
35mm	8.1	4.4x3.3	3.9x2.9	2.9x2.2
40mm	8.7	4.6x3.4	4.0x3.0	3.0x2.3
40mm	6.5	3.9x2.9	3.4x2.6	2.6x1.9

上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
*接写リングは別売オプションです

※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→

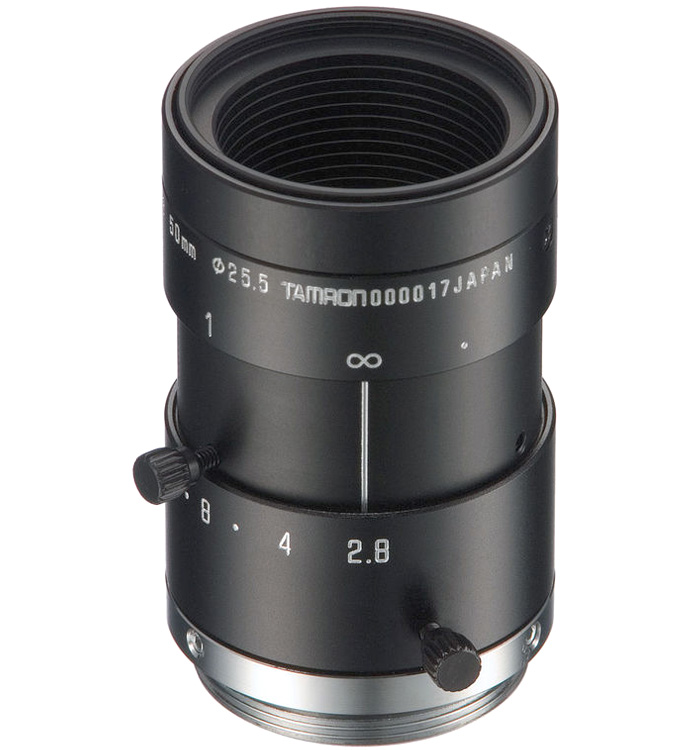

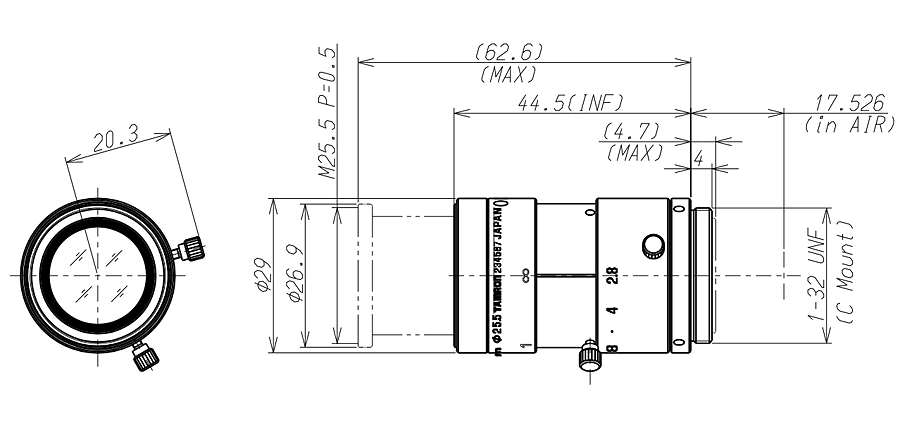

■ M118FM50 f=50mm C-mount Lens

品番	定価（税別）	直販（税別）
M118FM50	OPEN	\22,700

■ 主な仕様
型番		M118FM50
適合素子サイズ		1/1.8~1/3 inch
マウント		Cマウント
焦点距離		6mm
絞り範囲		f2.8~f22
画角（水平ｘ垂直）	1/1.8型	8.3゜x6.2゜
	1/2型	7.3゜x5.5゜
	1/3型	5.5゜x4.1゜
フォーカス範囲		0.2m～∞
操作方法	フォーカス	手動（ロック付き）
	絞り	手動（ロック付き）
フィルターネジ径		M25.5 P=0.5mm
対応波長		可視光域
動作温度範囲		-10℃～+60℃
重量		52g

撮影対象の大きさにより、参考にしてください

■ 接写リングと撮影可能範囲と撮影距離（mm）
接写リング	撮影距離	撮像素子サイズ（カメラ側）
接写リング	撮影距離	1/1.8"型時	1/2"型時	1/3"型時
無	1000	139.7x104.8	122.8×92.1	92.1×69.1
無	184.4	21.4x16.1	18.8x14.1	14.1x10.6
0.5mm	5,039.60	727.1x545.7	639.4x479.8	479.8x360.0
0.5mm	180.2	20.8x15.6	18.3x13.7	13.7x10.3
1mm	2,538.40	363.6x272.9	319.7x239.9	239.9x180.0
1mm	176.2	20.2x15.2	17.8x13.3	13.3x10.0
1.5mm	1,704.60	242.4x181.9	213.2x160.0	160.0x120.0
1.5mm	172.4	19.7x14.8	17.3x13.0	13.0x9.7
5mm	537.3	72.8x54.6	64.0x48.0	48.0x36.0
5mm	150.9	16.6x12.4	14.6x10.9	10.9x8.2
10mm	287.2	36.4x27.3	32.0x24.0	24.0x18.0
10mm	129.8	13.5x10.1	11.9x8.9	8.9x6.7
15mm	203.8	24.3x18.2	21.3x16.0	16.0x12.0
15mm	115.3	11.4x8.5	10.0x7.5	7.5x5.6
20mm	162.2	18.2x13.7	16.0x12.0	12.0x9.0
20mm	104.7	9.8x7.4	8.7x6.5	6.5x4.9
25mm	137.1	14.6x10.9	12.8x9.6	9.6x7.2
25mm	96.7	8.7x6.5	7.6x5.7	5.7x4.3
30mm	120.5	12.1x9.1	10.7x8.0	8.0x6.0
30mm	90.3	7.8x5.8	6.8x5.1	5.1x3.8
35mm	108.6	10.4x7.8	9.1x6.9	6.9x5.1
35mm	85.2	7.0x5.3	6.2x4.6	4.6x3.5
40mm	99.6	9.1x6.8	8.0x6.0	6.0x4.5
40mm	81	6.4x4.8	5.6x4.2	4.2x3.2

上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
*接写リングは別売オプションです

※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→

■ オプション　接写リング
品名	リング長	型番	直販（税別）
接写リング	0.5mm	YS-0.5-R
	1mm	YS-1-R
	2mm	YS-2-R
	*5mm	YS-0005
	10mm	YS-0010
	20mm	YS-0020
	40mm	YS-0040
	50mm	TS-0107H
	100mm	YS-0100

セット品	セット内容	型番	直販（税別）
接写リング6点セット	0.5mm/1mm/5mm /10mm/20mm/40mm	YS-2000
接写リング7点セット	0.5mm/1mm/2mm/5mm /10mm/20mm/40mm	YS-2500

*注　5mmの接写リングは、CSマウントカメラをCマウント用レンズに対応させる変換アダプターとして使用できます
