TAMRON 23FM シリーズ Cマウントレンズ

*「対応素子サイズ」及び「対応画素数」は 対応可能な最大数値です。それより少ない素子への使用は問題ありません。

1.3Mpix 2/3inchセンサー対応 Cマウントレンズ 23FMシリーズの特長

■ 近接撮影時の性能アップ/超解像力
・最短撮影距離を短くし、近接撮影時の接写リング併用の煩わしさを解消
・2/3サイズ以下のMpixカメラに適合する高い光学性能を、画面周辺まで確保。
23FMシリーズ
リーフレット
■ ディストーション低減
・画像処理の大敵であるディストーション（歪曲）を徹底的に低減。
■ ロック機構搭載
・ロック機構を各操作部に設定。振動下でのピントや絞りの設定ずれを防止。
■ 堅牢なボディ構造
・長期使用においても初期性能が維持されるよう頑丈なメカ構造を採用。

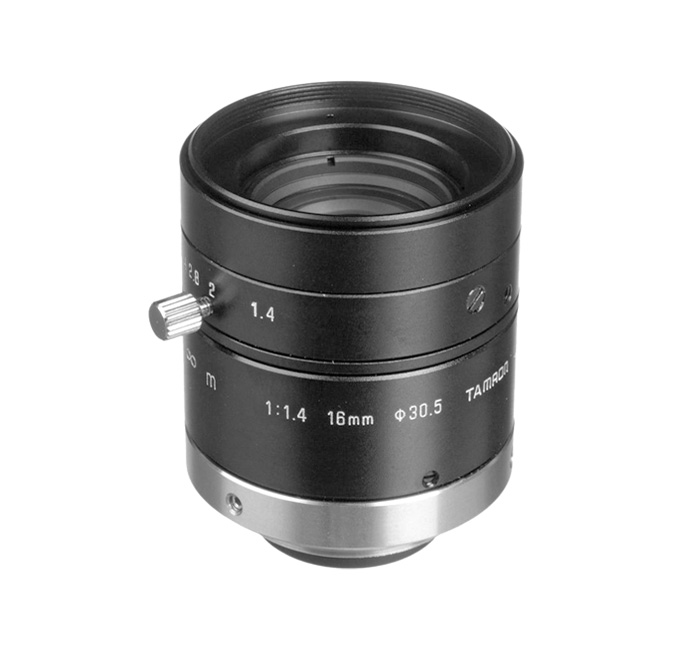

 ■ 23FM16SP f=16mm C-mount Lens

Cマウントレンズ　f=16mm 1.3メガピクセル 2/3inchセンサー対応

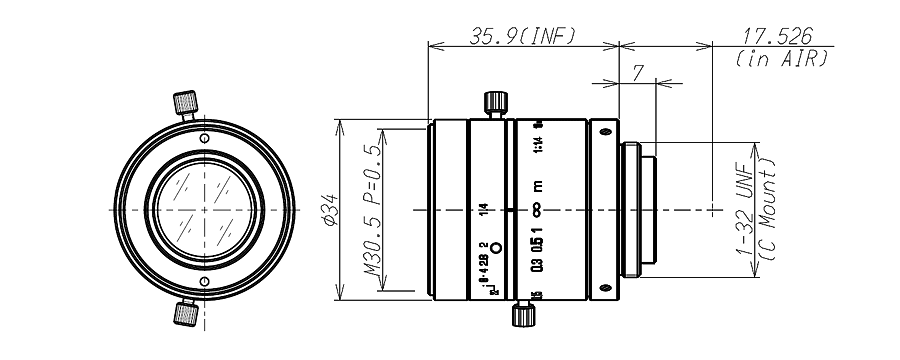

Cマウントレンズ　寸法図　23FM16SP


品番 定価（税別） 直販（税別）
 23FM16SP OPEN \26,900
　
 ■ 主な仕様
 型番   23FM16SP
 適合素子サイズ   2/3~1/3 inch
 マウント   Cマウント
 焦点距離   16mm
 絞り範囲   f1.4～f22
 画角
（水平ｘ垂直） 		 2/3型  30.9゜x 23.4゜
 1/2型  22.7゜x 17.1゜
 1/3型  17.1゜x 12.9゜
 フォーカス範囲  0.15m～∞
 操作方法  フォーカス  手動（ロック付き）
 絞り  手動（ロック付き）
 フィルターネジ径   M30.5 P=0.5mm
 対応波長   可視光域
 動作温度範囲   -10℃～+60℃
 重量  80g ±5g

撮影対象の大きさにより、下表を参考にお選びください。
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング 		撮影
距離 		撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000 562.2×20.9 408.0×305.5 305.5×228.8
142.2 87.1x65.0 63.1x47.2 47.2x35.3
0.5mm 494.6 283.6x212.2 205.7x154.0 154.0x115.3
105.4 67.0x50.0 48.5x36.3 36.3x27.1
1mm 239 142.1x106.2 103.0x77.0 77.0x57.7
82.4 54.5x40.7 39.4x29.5 29.5x22.1
1.5mm 153.7 94.8x70.9 68.7x51.4 51.4x38.5
66.7 45.9x34.3 33.2x24.8 24.8x18.6
5mm 34.3 28.7x21.4 20.7x15.5 15.5x11.6
22.8 22.0x16.3 15.8x11.8 11.8x8.8
10mm 8.7 14.5x10.7 10.4x7.8 7.8x5.8
5.8 12.7x9.4 9.1x6.8 6.8x5.0
15mm 0.2 9.8x7.2 7.0x5.2 5.2x3.9
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです

※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→

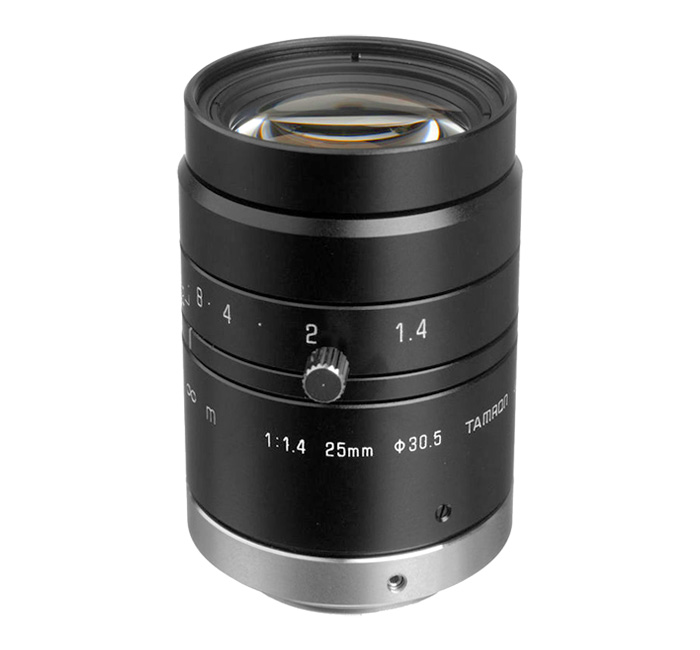

 ■ 23FM25SP f=25mm C-mount Lens

Cマウントレンズ　f=23mm 1.3メガピクセル 2/3inchセンサー対応

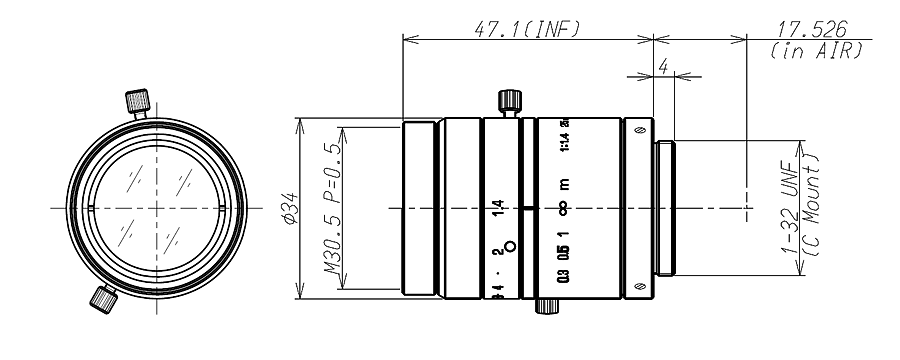

Cマウントレンズ　寸法図　23FM25SP
品番 定価（税別） 直販（税別）
23FM25SP OPEN \26,900
　
 ■ 主な仕様
 型番   23FM25SP
 適合素子サイズ   2/3~1/3 inch
 マウント   C
 焦点距離   25mm
 絞り範囲   f1.4～f22
 画角
（水平ｘ垂直） 		 2/3型  20.0゜x 15.1゜
 1/2型  14.6゜x 11.0゜
 1/3型  11.0゜x 8.2゜
 フォーカス範囲  0.15m～∞
 操作方法  フォーカス  手動（ロック付き）
 絞り  手動（ロック付き）
 フィルターネジ径   M30.5 P=0.5mm
 対応波長   可視光域
 動作温度範囲   -10℃～+60℃
 重量  103g ±5g

撮影対象の大きさにより、下表を参考にお選びください。
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング 		撮影
距離 		撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000 358.9x269.1 260.9×195.6 195.6×146.7
148.3 57.1x42.7 41.4x31.0 31.0x23.2
0.5mm 1,231.60 440.6x33.03 320.3x240.1 240.1x180.0
129.9 50.8x38.0 36.8x27.6 27.6x20.7
1mm 606.8 220.4x165.2 160.1x120.1 120.1x90.0
115.1 45.7x34.2 33.1x24.8 24.8x18.6
1.5mm 398.6 147.0x110.1 106.8x80.0 80.0x60.0
103 41.6x31.1 30.1x22.6 22.6x16.9
5mm   107.2 44.3x33.1 32.1x24.0 24.0x18.0
55.9 25.5x19.0 18.4x13.8 13.8x10.3
10mm   44.7 22.3x16.6 16.1x12.0 12.0x9.0
29.6 16.4x12.3 11.9x8.9 8.9x6.6
15mm   23.9 14.9x11.1 10.8x8.0 8.0x6.0
17.1 12.2x9.1 8.8x6.5 6.5x4.9
20mm   13.5 11.2x8.4 8.1x6.0 6.0x4.5
9.8 9.7x7.2 7.0x5.2 5.2x3.9
 25mm  7.2 9.0x6.7 6.5x4.8 4.8x3.6
5 8.0x6.0 5.8x4.3 4.3x3.2
30mm   3.1 7.6x5.6 5.4x4.0 4.0x3.0
1.7 6.9x5.1 4.9x3.7 3.7x2.7
35mm  0.1 6.5x4.8 4.7x3.5 3.5x2.6
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです

※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→

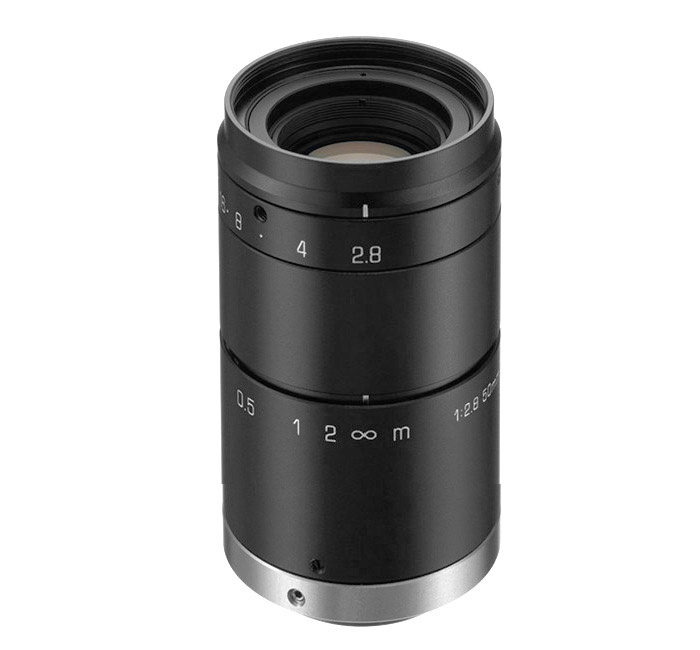

 ■ 23FM50SP f=50mm C-mount Lens

Cマウントレンズ　f=50mm 1.3メガピクセル 2/3inchセンサー対応

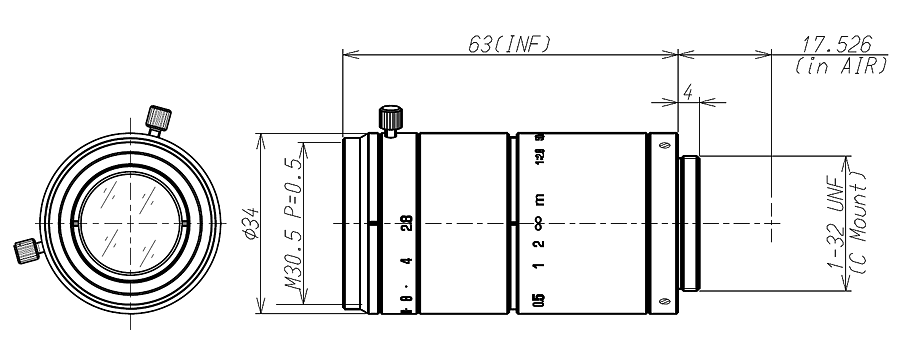

Cマウントレンズ　寸法図　23FM50SP
品番 定価（税別） 直販（税別）
 23FM50SP オープン \26,900
　
 ■ 主な仕様
 型番   23FM50SP
 適合素子サイズ   2/3~1/3 inch
 マウント   Cマウント
 焦点距離   50mm
 絞り範囲   f2.8~f32
 画角
（水平ｘ垂直） 		 2/3型  10.1゜x 7.6゜
 1/2型  7.3゜x 5.5゜
 1/3型  5.5゜x 4.1゜
 フォーカス範囲  0.2m～∞
 操作方法  フォーカス  手動（ロック付き）
 絞り  手動（ロック付き）
 フィルターネジ径   M30.5 P=0.5mm
 対応波長   可視光域
 動作温度範囲   -10℃～+60℃
 重量  117g ±5g

撮影対象の大きさにより、参考にしてください
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング 		撮影
距離 		撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000 172.5x129.4 125.5x94.1 94.1×70.6
191.8 30.2x22.7 22.0x16.5 16.5x12.4
0.5mm 5,012.40 878.9x659.2 639.2x479.4 479.4x359.6
186.1 29.2x21.9 21.2x15.9 15.9x12.0
1mm 2,517.50 439.6x329.7 319.7x239.8 239.8x179.9
180.8 28.3x21.2 20.6x15.4 15.4x11.6
1.5mm 1,685.50 293.1x219.8 213.2x159.9 159.9x119.9
175.8 27.4x20.5 19.9x14.9 14.9x11.2
5mm   520.2 88.0x66.0 64.0x48.0 48.0x36.0
148 22.5x16.9 16.3x12.3 12.3x9.2
10mm   270.5 44.0x33.0 32.0x24.0 24.0x18.0
122 17.9x13.4 13.0x9.8 9.8x7.3
15mm   187.2 29.3x22.0 21.3x16.0 16.0x12.0
104.8 14.9x11.1 10.8x8.1 8.1x6.1
20mm   145.6 22.0x16.5 16.0x12.0 12.0x9.0
92.6 12.7x9.5 9.2x6.9 6.9x5.2
 25mm  120.6 17.6x13.2 12.8x9.6 9.6x7.2
83.5 11.1x8.3 8.1x6.1 6.1x4.5
30mm   103.9 14.7x11.0 10.7x8.0 8.0x6.0
76.5 9.8x7.4 7.2x5.4 5.4x4.0
35mm  92 12.6x9.4 9.1x6.9 6.9x5.1
70.8 8.9x6.6 6.4x4.8 4.8x3.6
 40mm  83.1 11.0x8.2 8.0x6.0 6.0x4.5
66.2 8.0x6.0 5.9x4.4 4.4x3.3
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです
※ ご不明な点・ご要望などなんでもお気軽にご相談下さい。→
 ■ オプション　接写リング
品名 リング長 型番  直販（税別）
接写リング 0.5mm YS-0.5-R
Cマウント用　接写リング 1mm YS-1-R
2mm YS-2-R
*5mm YS-0005
10mm YS-0010
20mm YS-0020
40mm YS-0040
50mm TS-0107H
100mm YS-0100
セット品  セット内容  型番  直販（税別）
接写リング6点セット 0.5mm/1mm/5mm
/10mm/20mm/40mm 		 YS-2000
接写リング7点セット  0.5mm/1mm/2mm/5mm
/10mm/20mm/40mm   		 YS-2500

*注　5mmの接写リングは、CSマウントカメラをCマウント用レンズに対応させる変換アダプターとして使用できます
