 電気泳動ゲル撮影装置


基本構成▼ カメラセット▼ 推奨 UV光源/カメラ▼ セット価格▼ 活用オプション▼ 製品仕様▼


【モデルチェンジのお知らせ】ページは工事中で、デザインが修正されます
ゲル撮影装置 「Bio-Pyramid 02」は終了し「Bio-Pyramid 03」として お求め安く新発売!!
詳しくはお問い合わせください。 →
 (ご注意: ページ工事中/デザインデザインが修正されます)

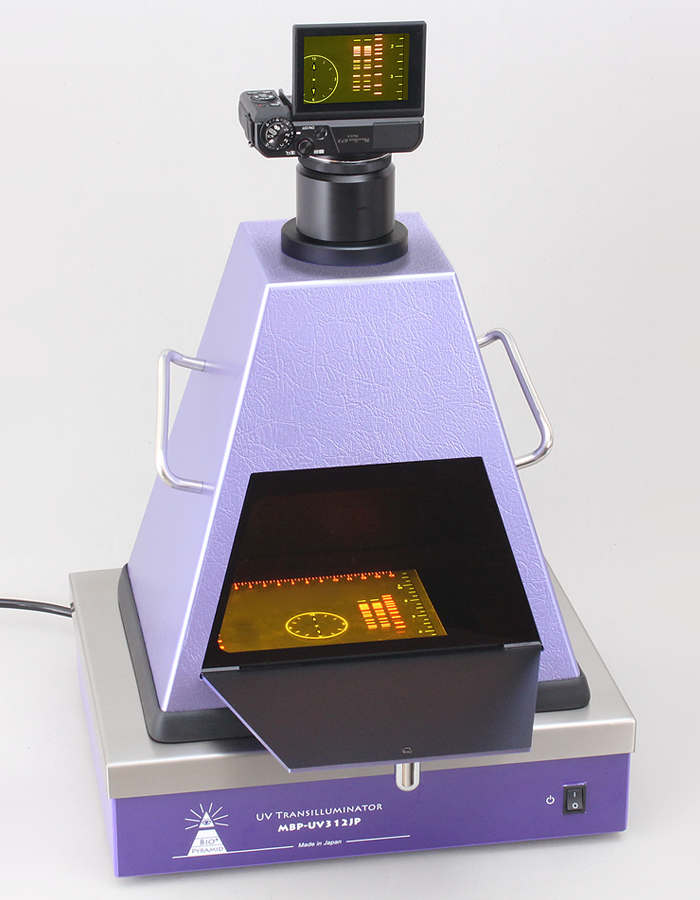

 ゲル撮影装置<MBP-02> 市販デジカメを使用 廉価軽量な撮影装置



電気泳動ゲル撮影装置 デジタルカメラ式
拡大ボタン

※画像はMBP02-G7XM2-UV312JP

■ どこでも使えるフード型ゲル撮影装置。
■ 軽くて丈夫な樹脂製です。
 持ち運びやすい金属製の取手つき
■ 市販のデジカメを設置するだけで手軽に
 撮影できます。
■ 本体正面のUVカット加工ウインドウから、
 安全に中の様子を確認できます。
■ 新型コロナウイルスPCR検査にも応用

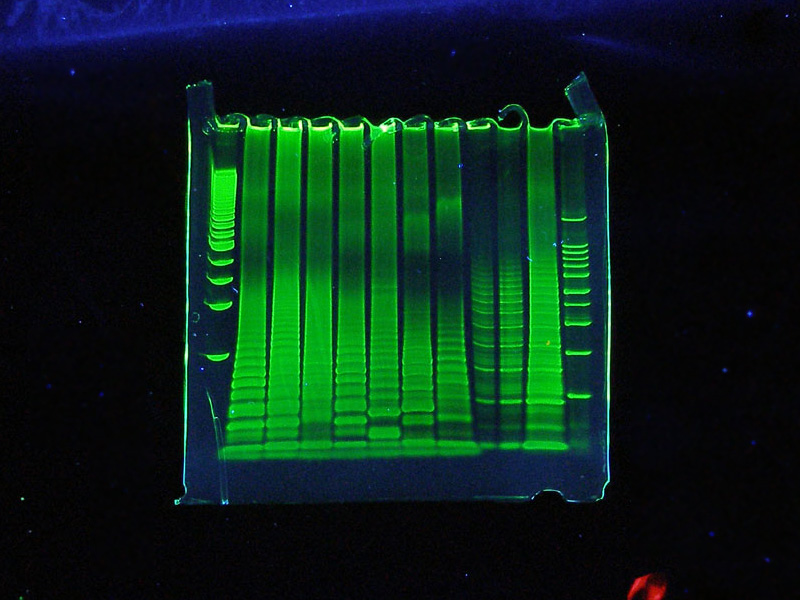

アガロースゲル撮影装置 実写サンプル gel green
拡大ボタン



仕様書
MBP-02
  仕様書
MBP02-G7M2


製品仕様サンプル画像取付方法

蛍光試薬の分光特性・SpectramとLED光源の選び方

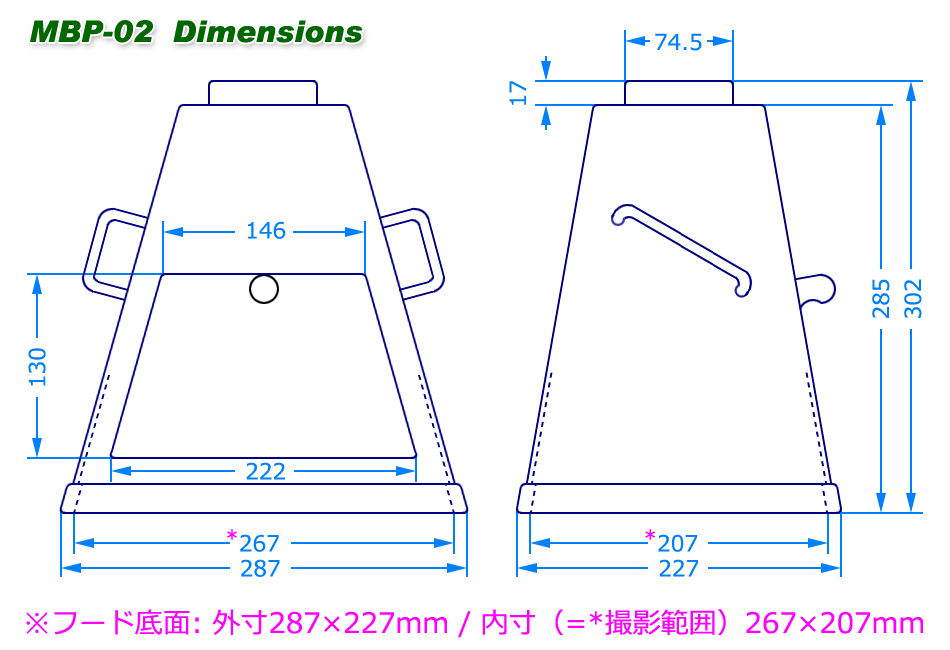

電気泳動ゲル撮影装置 MBP-02 外形寸法
拡大ボタン







 ゲル撮影装置<MBP-02> 標準セット 及び 推奨カメラセット

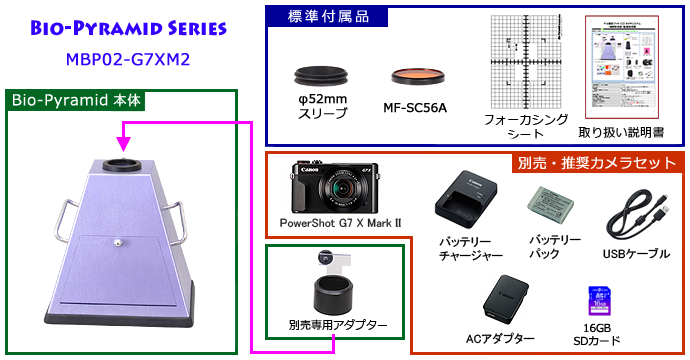

電気泳動ゲル撮影装置 デジタルカメラセット内容


【モデルチェンジのお知らせ】ページは工事中で、デザインが修正されます
ゲル撮影装置 「Bio-Pyramid 02」は終了し「Bio-Pyramid 03」として お求め安く新発売!!
詳しくはお問い合わせください。 →
 (ご注意: ページ工事中/デザインデザインが修正されます)

製品名 品番 定価(税別) 直販(税別)
 Bio-Pyramid本体基本セット(カメラ無し) MBP-02 \69,500 \65,870
 本体MBP-02 + 推奨カメラG7X Mark II付セット MBP02-G7XM2 \223,100 \166,570
下段オプションとの便利なセット製品はこちら →
*見積りご不要なら、簡単カート方式のショップサイトも便利です。→







 ゲル撮影装置 推奨 Transilluminatorと推奨カメラ


UV Transilluminator 青/青緑LED暗視照明装置 デジタルカメラセット
Transilluminator

LED470/505DF36W
G7X2-CSET
蛍光管のIRをカットした高性能フィルターでランプの映り込みを排除、 微弱なバンドも確実に撮影可能 36W級・高出力、LEDトランスイルミネーター。青色470nmと青緑505nmの二種類があります。 見易い角度に可動・チルト式カラー液晶デジタルカメラと、ゲル撮影に必要な全てを揃えた推奨セット。
定価(税別) \170,000~
直販(税別) \153,000~


定価(税別) \108,000
直販(税別) \88,000

定価(税別) \142,000
直販(税別)  \90,100



*ご注意: MBP-miniへの取付けは、別売の"MBP-G7X62"が必要です
この他の関連オプション







 ゲル撮影装置 推奨セット 構成と価格


【モデルチェンジのお知らせ】ページは工事中で、デザインが修正されます
ゲル撮影装置 「Bio-Pyramid 02」は終了し「Bio-Pyramid 03」として お求め安く新発売!!
詳しくはお問い合わせください。 →
 (ご注意: ページ工事中/デザインデザインが修正されます)

 ■ セット内容・価格
セット製品名
製品番号
セット定価
直販価格
(全て税別)
構成内容
*お見積りの分割承ります
メール・問い合せ
*下欄の品番と価格を見積/注文フォーム等にコピー&ペースト下さい
本体基本セット
MBP-02
\69,500
\65,870
※アダプターリング・無償添付
お持ちのカメラに合せ別表より選択下さい
Bio-Pyramid2 +
UVトランスイルミネータ付セット
MBP02-UV312JP
\239,500
\218,870
Bio-Pyramid・
デジカメG7X Mark II付セット
MBP02-G7XM2

\223,100
\166,570
Bio-Pyramid・デジカメ
UVイルミネータ・3点セット
MBP02-G7XM2-UV312JP
\393,100
\319,570
個別製品
品番と価格
製品名 Bio-Pyramid
基本セット
UVトランス
イルミネーター
デジタル
カメラセット
カメラ接続
アダプター
製品番号 MBP-02 MBP-UV312JP G7XM2-CSET MBP-G7X62
定  価 (税別) \69,500 \170,000 \142,000 \11,600
直販価格 (税別) \65,870
\153,000  \90,100 \10,600
*見積りご不要なら、簡単カート方式のショップサイトも便利です。→







 ゲル撮影装置 活用オプション


品番 定価(税別)
直販(税別)
商品説明
LED505-TR60W \150,000
\126,000
ウルトラパワー・ハイコン可視光LED Transilluminator(国産)
安全な可視光LED、60Wクラスの超高出力の照度パワーと、バックグラウンド除去するダイクロイックフィルター採用で、微弱なバンドの検出も可能にするハイコントラスト励起光源です。470nmと505nmのタイプを用意、EtBrからSYBR GreenRまで広い範囲の蛍光試薬に対応します。
505nm タイプ→  470nm タイプ→
LED470-TR60W \150,000
\126,000
MFC65-52 \11,700
\11,100
IRカット・コントラストフィルタ
IRカット・コントラストフィルタ (650nm〜1100nmカット)トランスイルミネーターの蛍光管の写りこみを遮断する、IRカット・ハイコントラストフィルタです。

MF-SC55D \22,860
\21,000
ダイクロイック フィルター
本フィルターを併用することにより、コントラストの高いバンド撮影を可能にします。

MF-SC56A \3,300
\2,970
SC56シャープカットフィルター(標準セットに含まれます)
BLUE LED 照明でSYBR GreenR、SYPRO OrangeR GFP等の観察用にご使用下さい。
MF-SC60A \6,900
\6,200
SC60シャープカットフィルター
EtBr、Gel RedR、SYPRO RedR、DS RedR等の観察用にご使用下さい。
YG-SC57 \6,500
\6,000
観察・切出し作業用ゴーグル (LED505-TR60W・標準付属品)
B励起 G励起の広い範囲に使用できる、570nm以下カットフィルターのゴーグルです。 バンドを鮮明に観察できるハイコントラストフィルターを採用しています。 眼鏡の上から装着できます。
LBX-TR \6,000
\3,900
ゲルトレー UV透過 ★人気 ゲルトレー
トレーサイズ:レギュラーサイズ「LBX-TR」/ミニサイズ「LBX-TRmi 」
UV透過アクリル板なので、UVトランスイルミネーターの上に直接載せてバンドの観察や撮影ができます。
LBX-TRmi \4,800
\3,500
MBP-FTG \1,500
\1,200
ゲル・ターゲット (ミニゲルと同じサイズ)
ズーミング、撮影サイズ・範囲の調整が大変便利です。くっきりした図でピント調整が楽です。
この他の関連オプション







 ゲル撮影装置 <MBP-02> 本体部の仕様

  カメラの特徴と仕様 ▼
◆ 最大撮影範囲  267×207mm(=フード内寸)
◆ 撮影距離  φ52mmスリーブに直接取り付け時:約302mm
 ★ご注意 この距離で撮影範囲に焦点の合うデジタルカメラをご使用下さい。
◆ 適合フィルター  ガラスフィルター:φ52mmのものを使用可能
◆ 観察窓  UVシールドフィルター 透過率(220〜450nm)
 最大0.09%、平均0.02%(実測値。保障値ではありません)
◆ 材質  フード部:ABS樹脂 / 接地面:発泡ゴム / 観察窓:アクリル樹脂
◆ 付属品  φ52mmスリーブ内蔵 / MF-SC56A
◆ サイズ   幅287×奥行227mm(フード口外寸)
  高さ:302mm(マルチタイプレンズアダプターh:17mm/本体h:285mm)
  *φ52スリーブ「MBP-52SLV」の高さは含まれません。
 電気泳動ゲル撮影装置 MBP-02 外形寸法 COVID-19、Sers-CoV-2のPCR検査
拡大ボタン

◆ 重さ 約1.1kg



 ■ カメラの特徴と仕様
 ハイエンドコンパクトカメラ キヤノンG7X MarkUの概要はこちら ↓
