推奨カメラ
キヤノンG7XM3 カメラセット
G7XM3-SET
可動モニター ハイエンドカメラ
軽量コンパクト・高性能・高画質キヤノン G7XM3の撮影セット
- 定価（税別）
- OPEN
- 直販（税別）
歪み検査器 広視野 観察・撮影装置

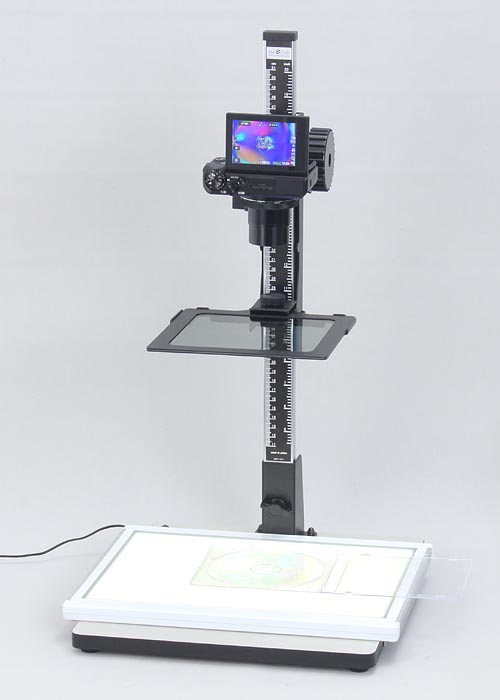

超広視野・大作動距離 偏光歪み検査撮影装置 LEDレインボービュアー ST
■ 直交/並行ニコル・鋭敏色法観察が1台で - 超広視野のLED偏光ひずみ検査・撮影装置
今までに無い大型A4サイズの偏光ライトステージと広い面積の観察側アナライザーを採用、撮影距離を自由にズーミング可能な接写台方式で、大きな検査対象から微小部品まで、記録することを可能にしました。高耐久LED光源と堅牢なシステム、しかも従来の偏光歪み検査器では考えられない廉価を実現しました。
純国産製品
直交ニコル法 / 鋭敏色法 両用

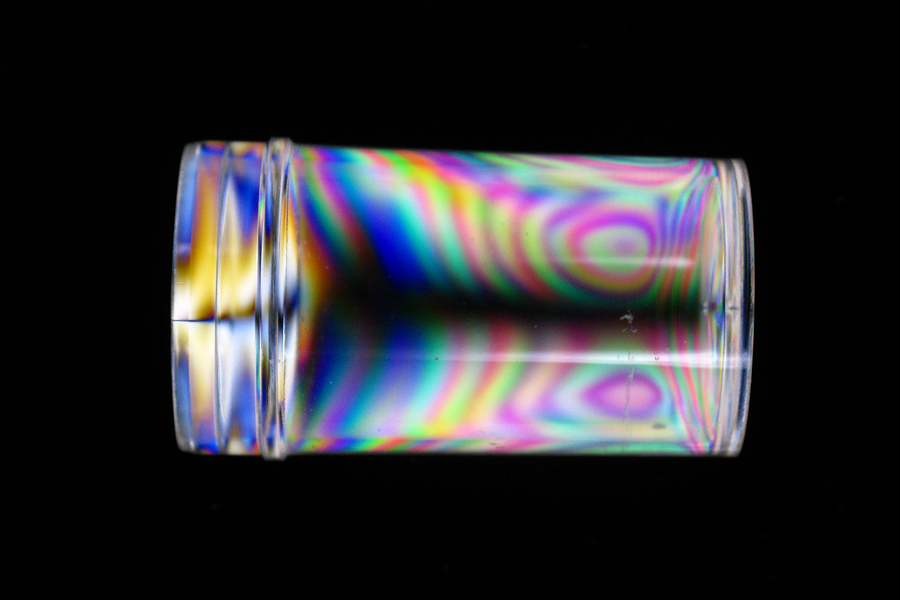

透明樹脂等の歪検査用

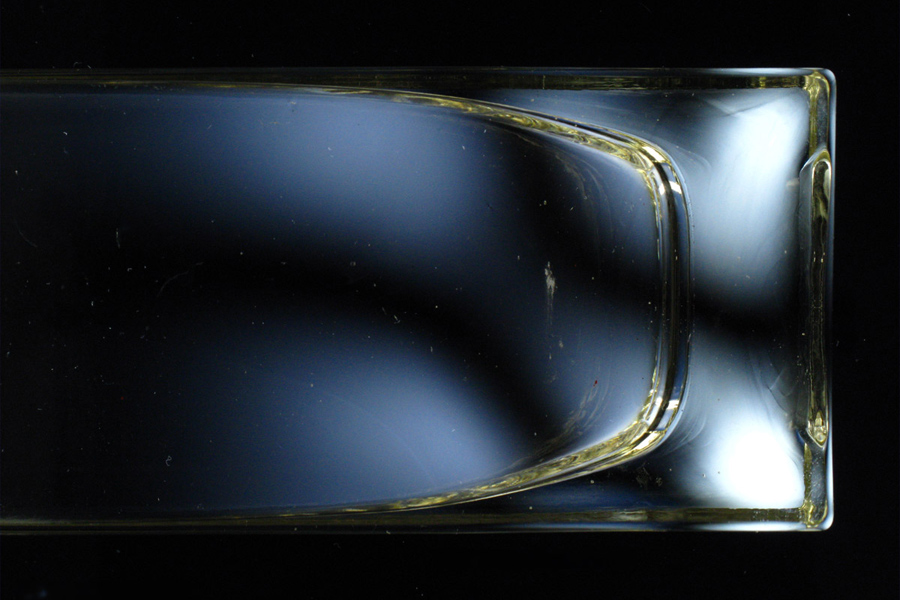

ガラス等歪量の少ない検査用
偏光歪検査装置 LEDレインボービュアー 標準構成と価格
| ■ 偏光ひずみ検査装置「MRV-ST」 標準セット | |||||||||
|
|||||||||

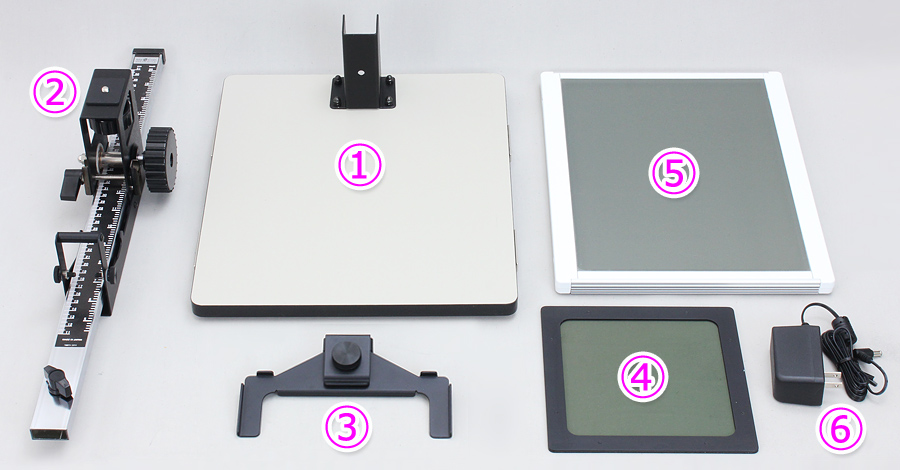

| ① 大型ベース台座② カメラマウント付き可動支柱 / ③ 偏光アナライザーホルダー / ④ 直交・平行ニコル/鋭敏色アナライザー / ⑤ A4・大型LED偏光ライトボックス / ⑥ AC-DC 電源アダプター + スマホ撮影ホルダー | |||||||||
※
ご不明な点・ご要望など なんでもお気軽にご相談下さい。→
推奨カメラ
OM TG-7 カメラセット
TG7-SET
廉価 防水高耐久業務用カメラ
防水・耐候・耐衝撃、業務用カメラ OM TG-7高コスパ撮影セット
- 定価（税別）
- OPEN
- 直販（税別）
- \83,000
お持ちのスマホで撮影
スマホ撮影ホルダー
MRV-SH
★ 今なら無料サービス!!
お手持ちのスマホを構成図②の可動支柱に取り付けて撮影できます。
- スマホは含まれません
- 取り付け可能幅：55～105mm
偏光ひずみ検査装置 MRV-ST 推奨カメラ・オプションセット価格
| ■ セナルモン法 歪み量計測装置 MRV-ST セット構成と価格 | ||||||||
|
||||||||
| ※下欄の↓製品番号と↓価格を「見積フォーム」又は「注文フォーム」にコピー&ペーストして下さい | ||||||||
| セット内容 / 製品番号 |
定価 / 直販価格 （全て税別） |
本体標準セット | 追加オプション | |||||
|
本体基本Set MRV-ST |
|
|
||||||
|
本体Set + TG-7 Set MRVST-TG7 |
|
|
||||||
|
本体Set + G7XM3 Set MRVST-G7XM3 |
|
|
||||||
|
個別製品 品番と価格 |
製品名 |
偏光ひずみ検査装置 レインボービュアーST 本体標準セット |
OM高耐久 廉価業務用 カメラセット |
キヤノン 高性能 カメラセット |
||||
| 製品番号 | MRV-ST | TG7-SET | G7XM3-SET | |||||
| 定価 (税別) | \176,100 | OPEN | OPEN | |||||
| 直販 (税別) | \160,000 | \83,000 |
|
|||||
※
ご不明な点・ご要望など なんでもお気軽にご相談下さい。→
LED偏光歪検査撮影装置 MRV-STの主な特徴
直交ニコル・並行ニコル・鋭敏色法の一台三役
- 偏光板専門店、美舘のオリジナル工夫で、直交ニコル、並行ニコル・鋭敏色観察法を1つのフィルターの表裏を使用することで実現しました。

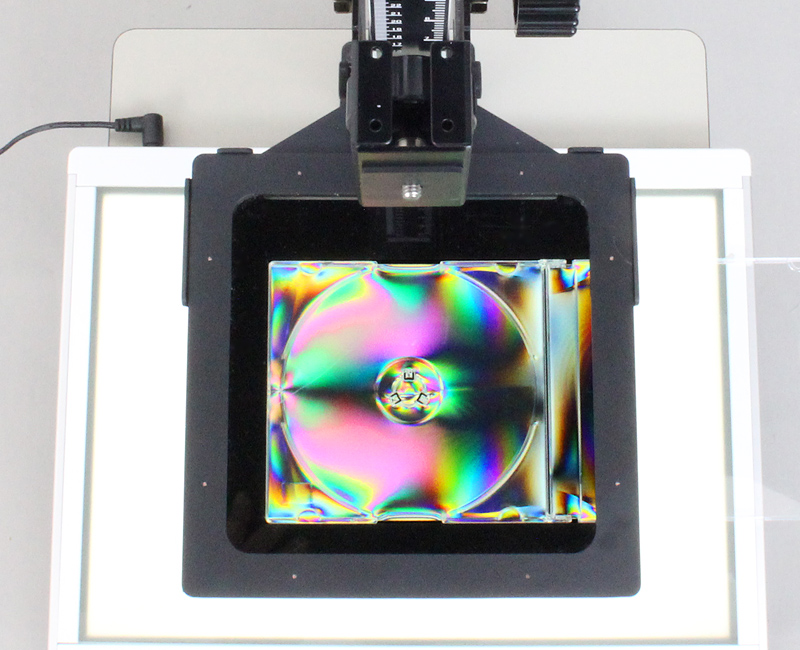

- 直交ニコル法
樹脂の射出成型など、ひずみ量の大きい透明体の観察に向いています。 - 鋭敏色法
ガラスなど、ひずみ量の少ない透明体は、直交ニコル法だと白黒の明暗で表現されます。鋭敏色法を使用すると、カラー化され歪の状態が明瞭になります。

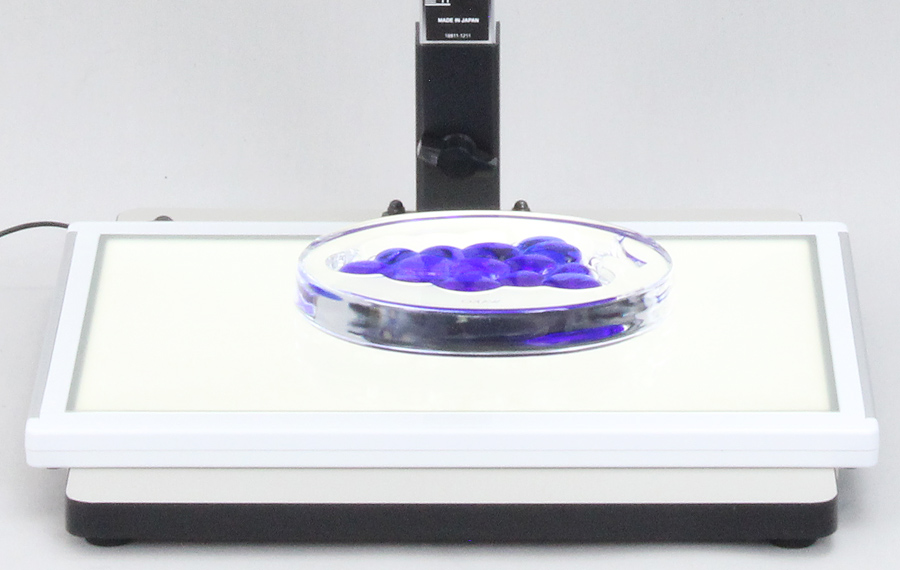

大きな検体も丸ごとチェック・高耐久性LED光源
- 高輝度でA4の広い面積の偏光光源ライトボックスは、大きな検体を丸ごとチェックすることができます。
- 光源にLEDを採用しているので、ランプ交換不要で4万時間、半永久的に使用できます。

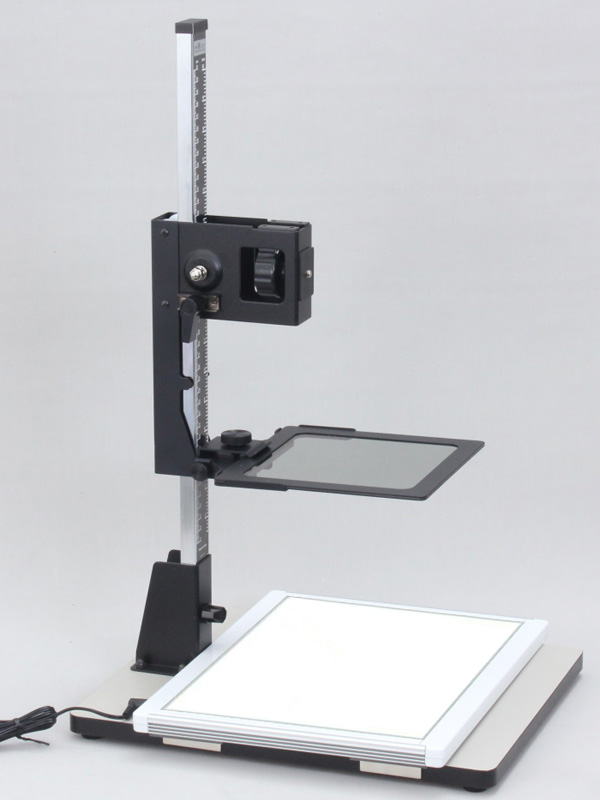

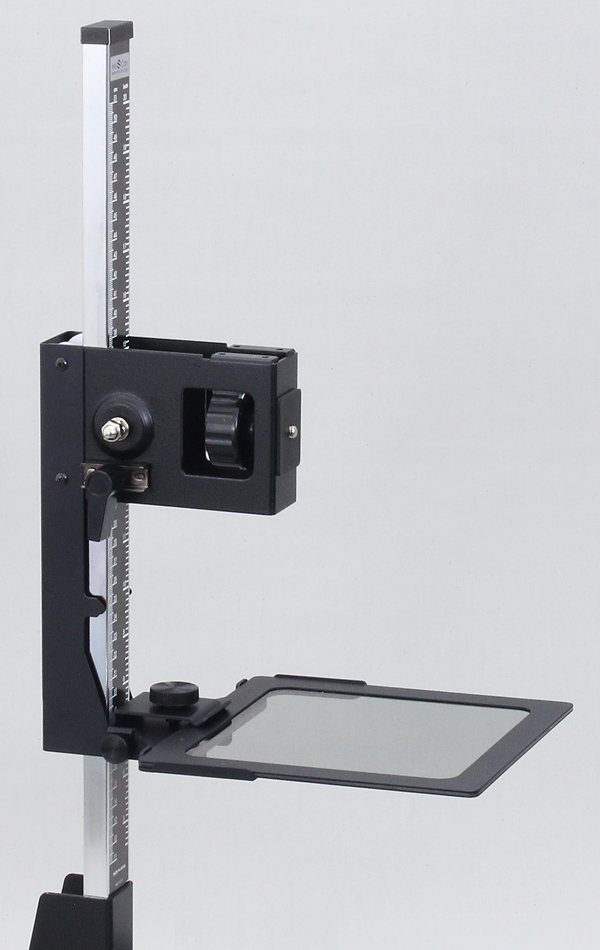

広可動域の接写スタンド式・堅牢で廉価
- 接写スタンド式で、分厚い検体から薄く小さい検体まで、観察距離を変えて観察しやすくできます。
- 取付部は三脚と同じ規格。一般のデジカメはもちろん、お持ちのスマホをスマホホルダーMRV-SHで取り付けて撮影が可能です。
- 構造を単純化することで堅牢になり、しかも今までにない価格帯を実現しました。
♥ 今なら無料サービス!!
推奨 静止画・動画撮影・キヤノン・オリンパスの高性能機種を用意
キヤノンG7XM3 カメラセット
チルト式見やすいモニター・高画質1inch素子
Canon PowerShot G7X MarkⅢは、光学ズームに加え拡張デジタルで8.2倍、さらに撮影距離50mmからの超マクロ接写が可能。モニターを見やすい角度にできるチルト式です。
OM TG-7 カメラセット
防水・高耐久・人気の廉価業務用カメラ
防水15m、防塵、耐衝撃2.1m、耐荷重100kgf、耐低温-10℃、耐結露といったタフ性能を実現。ハードなラボ環境でも安全に撮影できる人気機種です。
→
→

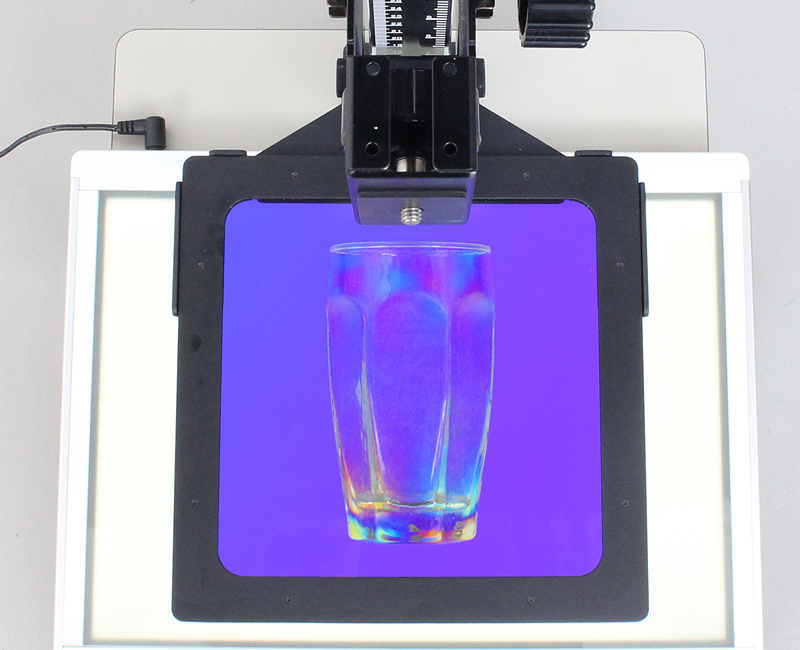

※画像は鋭敏色法。別売オプションが必要です。

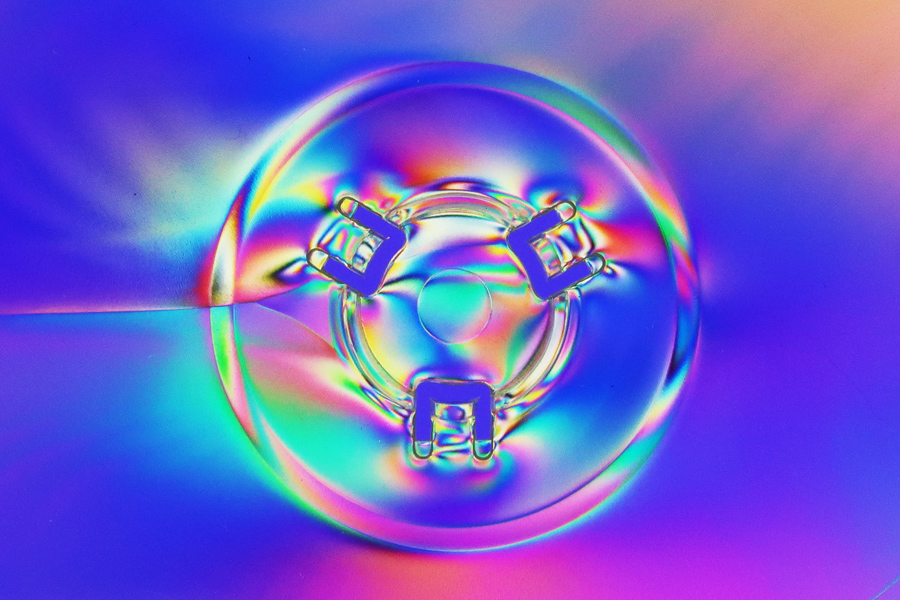

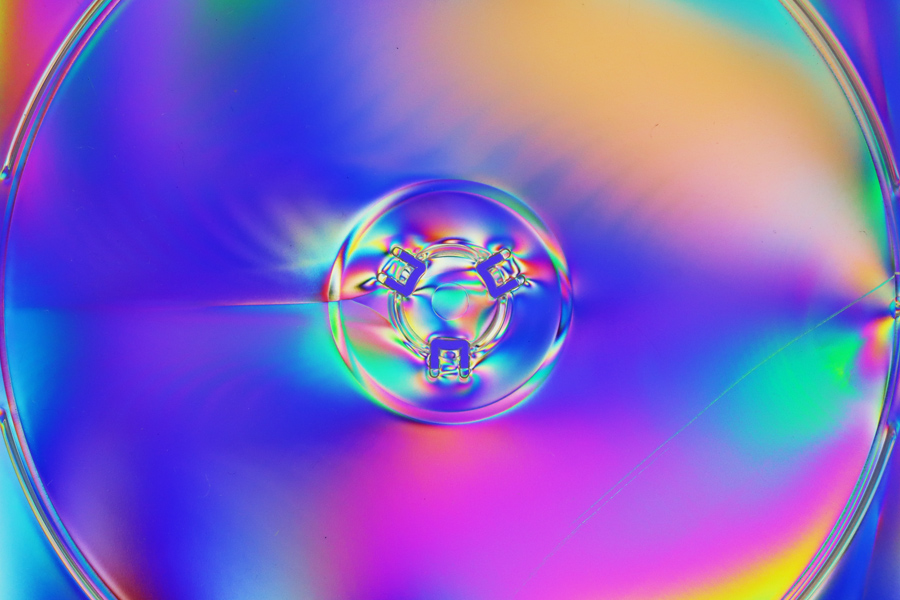

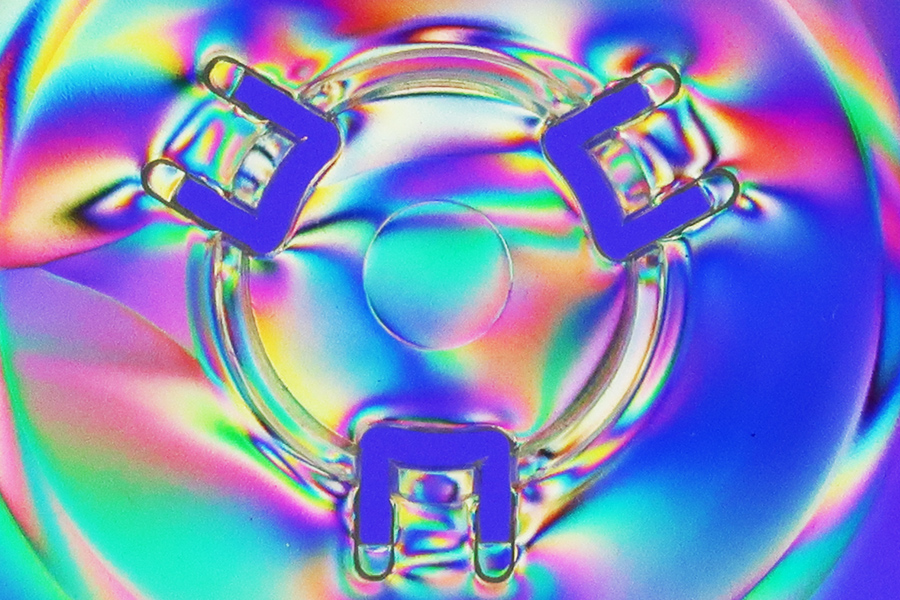

A4から実体顕微鏡並みのズームが可能
- 台座はスタンド式で撮影距離を10cm～32cmと幅広く調整できます。
- さらにカメラのズーム機構で、A4の広い範囲から実体顕微鏡に迫る拡大マクロ撮影が可能です。

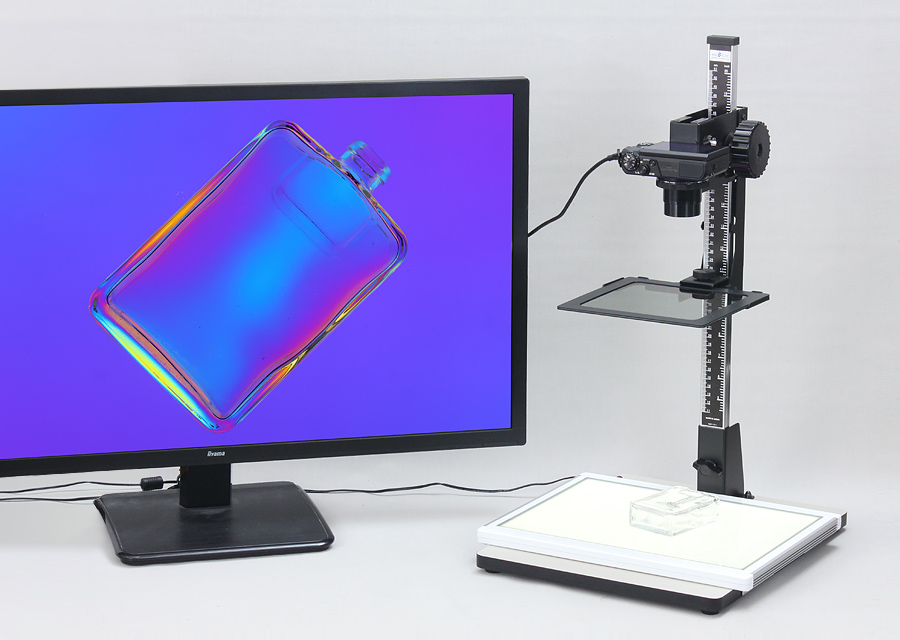

4K & Full HD 動画記録とリモートセッション
- 両機種とも、4Kと1920×1080のフルハイビジョン動画を記録できます。
- 市販のHDMIケーブルでTVにつなぎ、多人数でライブ画像を観察・評価できるほか、内蔵Wi-Fiで取引先とのリモートコミュニケーションも可能です。
偏光ひずみ計 歪計測装置測の組み立て&使用例
|
この動画では、偏光ひずみ計の組み立て手順を詳しく解説しています。 |
LED偏光歪検査装置 主な仕様
| ■ 仕様 本体部 | ||||||||
| ◆ LEDライトボックス発光面 | 液晶パネル用ハイコントラスト直線偏光板 サイズ 210mm × 297mm | |||||||
| ◆ アナライザーフィルター | 直線偏光板/高透過率鋭敏色板 外寸 177mm x 177mm 有効143mm x 143mm | |||||||
| ◆ 作動距離の調整範囲 | ライトボックス~アナライザーフィルター = 100mm ~ 320mm まで調整可能 | |||||||
| ◆ 本体サイズ 台座面+支柱 | 台座部 幅300mm × 奥行360mm × 支柱 高さ574mm(床面より) | |||||||
| ◆ 重量 | 本体 2.7kg LEDライトボックス 1.5kg | |||||||
| ◆ 電源 (ライトボックス用) | imput: AC 100V~240V (50/60Hz ) ユニバーサル output DC 12V 1A | |||||||
◆ 付属品
|
|
|||||||
| ■ 仕様 デジタルカメラ Canon PowerShot G7X MarkⅢ | ||||
| ◆ 撮像素子 | 有効画素数 2010万画素 1.0型(1inch)CMOS | |||
| ◆ 記録画素数・静止画（最大） | RAW 5472 × 3648画素 | |||
| ◆ 記録画素数・動画（最大） |
4K：3840×2160（29.97fps：約120Mbps） フルHD：1920×1080（119.88fps：約120Mbps／59.94fps：約60Mbps／29.97fps：約30Mbps）
HD：1280×720（59.94fps：約26Mbps） |
|||
| ◆ 焦点距離［35mmフィルム換算 | 8.8（W）-36.8mm（T）［24（W）-100mm（T）］ | |||
| ◆ ズーム範囲 | 光学ズーム倍率 4.2倍 デジタルズーム倍率 約4.0倍 | |||
| ◆ 撮影距離（レンズ先端より） | オート：5cm～∞（W）／40cm～∞（T）マクロ：5cm～50cm（W） | |||
| ◆ 撮影範囲(最短撮影距離時) | 94 × 63mm（W）／150 × 100mm（T） | |||
| ◆ ISO感度（推奨露光指数） | オート、ISO 125～12800 | |||
| ◆ 大きさ（幅・高さ・奥行き） | 105.5 × 60.9 × 42.2mm | |||

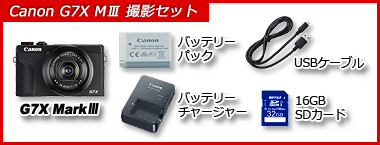

◆ 偏光歪み撮影用 G7XM3 セット構成
|
|
|||
※G7XM3カメラについてより詳しくはメーカーサイトを参照ください →
|
||||
| ■ 仕様 デジタルカメラ OM Tough TG-7 | ||||
| ◆ 撮像素子 | 有効画素数 1200万画素 1/2.33インチ | |||
| ◆ 記録画素数・静止画（最大） |
RAW: 4000×3000 JPEG: 4000×3000～1280×960 |
|||
| ◆ 記録画素数・動画（最大） |
3840×2160（4K）/ 30p、25p / IPB（約102Mbps） 1920 x 1080 (FHD) / 60p、50p、30p、25p / IPB（約52Mbps、約30Mbps、約18Mbps） 1280×720（HD）/ 30p、25p / IPB（約26Mbps、約14Mbps、約10Mbps） |
|||
| ◆ 焦点距離［35mmフィルム換算 | 4.5mm ～ 18.0mm（25mm ～ 100mm） | |||
| ◆ ズーム範囲 | 光学ズーム倍率 4.0倍 | |||
| ◆ 撮影距離（レンズ先端より） |
W / T：0.1m ～ ∞（スーパーマクロ：f=5.4mmまで0.1m～0.3m f=5.4mm以上0.01ｍ～0.3ｍ、顕微鏡：0.01m ～ 0.30m） |
|||
| ◆ ISO感度（推奨露光指数） | オート/マニュアル 100 - 12800 | |||
| ◆ 防水・防塵 | 15m JIS / IEC保護等級8級（IPX8）・JIS / IEC保護等級6級（IP6X） | |||
| ◆ 耐低温・耐衝撃 | -10℃・2.1ｍ | |||
| ◆ 大きさ（幅・高さ・奥行き） | 約113.9 × 65.8 × 32.7ｍｍ | |||

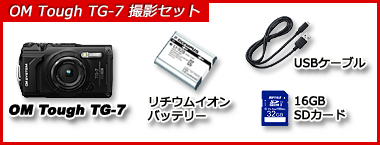

◆ 偏光歪み撮影用 TG-7 セット構成
|
|
|||
|
※OM Tough TG-7カメラについてより詳しくはメーカーサイトを参照ください →
|
||||
※
ご不明な点・ご要望など なんでもお気軽にご相談下さい。→
学校・教育・研究機関・官公庁・上場企業などのお客様
教育機関や官公庁、上場企業、またはそれに準ずるお客様は、後払いでのお支払い（銀行振込）をお受けします。指定書類の作成も対応します。
ご依頼フォームにご記載いただくか、メールでお問い合わせください。
