お手持ちのスマホで撮影
スマホ撮影ホルダー
MRV-SH
★ 今なら無料サービス!!
お手持ちのスマホを構成図②の可動支柱に取り付けて撮影できます。
- スマホは含まれません
- 取り付け可能幅：55～105mm

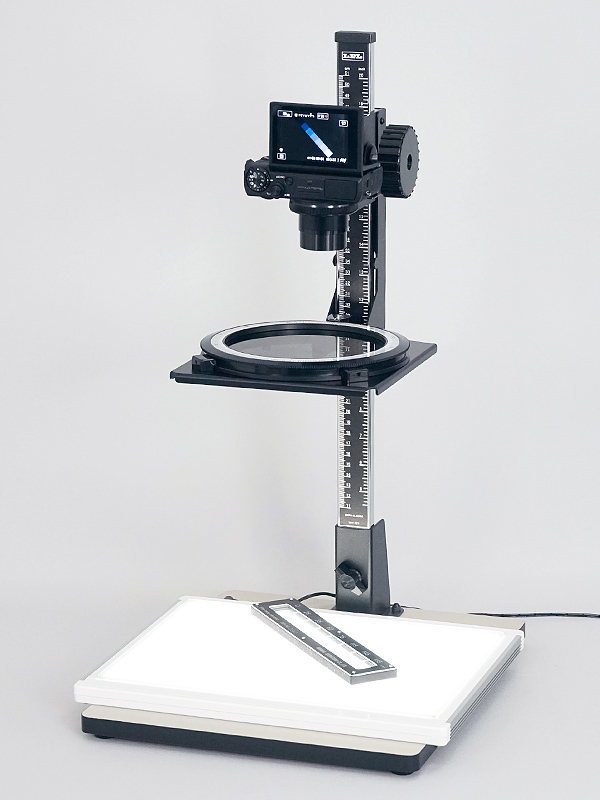

歪み量を定量化・セナルモン法 偏光歪み量計測 撮影装置
値による品質管理を可能にする セナルモン法 歪み量計測装置
品質管理に必須・数値管理を実現するセナルモン法 歪み量測定装置を今までにない廉価で実現 |
|
|
|
|||||||||||||||||||||||
| ■ 画像はデジタルカメラセットMRVSNR-G7XM3 ※ 歪み標準器 FAS200は含まれません。 | ||||||||||||||||||||||||
偏光歪み量計測装置 LEDレインボービュアー 標準構成と価格
歪み量計測装置 MRV-SNR 本体標準セット
| 製品名 | 品番 | 定価（税別） | 直販（税別） |
|---|---|---|---|
| セナルモン法 歪み量計測装置 本体セット（カメラ別） | MRV-SNR | \296,000 | \269,000 |
純国産製品

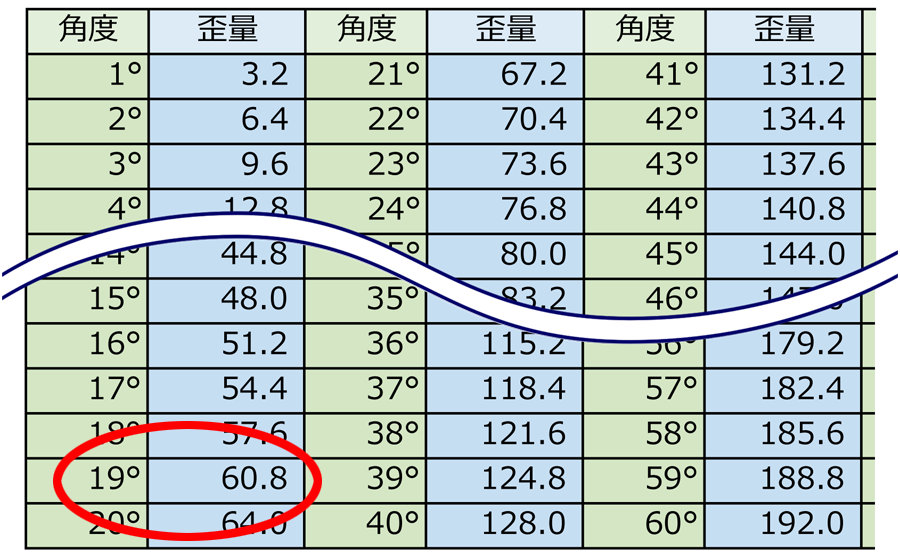

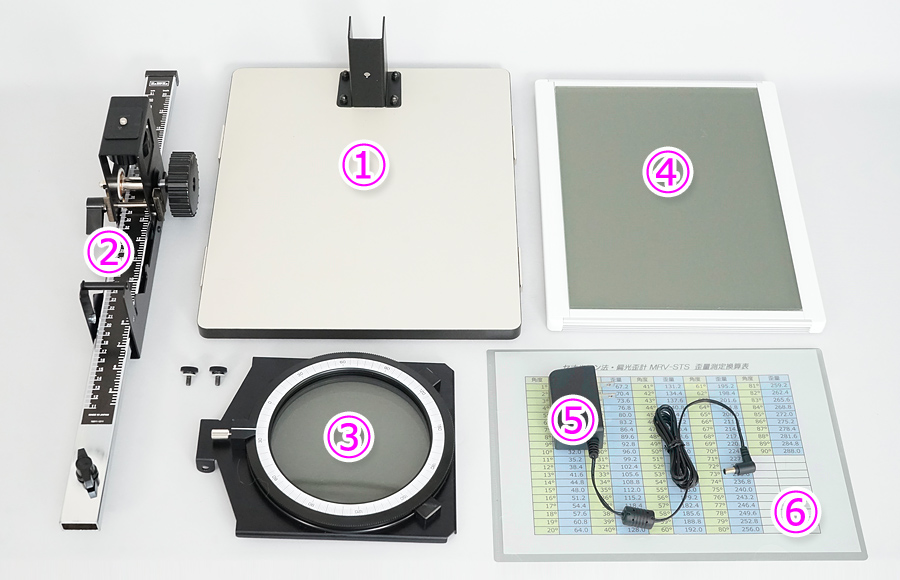

製品構成 ①大型台座 ②カメラマウント付き広可動域支柱 ③歪み量測定・回転式アナライザー ④A4大型LED偏光ライトボックス ⑤AC-DCアダプター ⑥角度・歪み量判定表 ＋スマホ撮影ホルダー
推奨カメラと機能拡張オプション
キヤノンG7XM3 カメラセット
G7XM3-SET
高性能ハイエンドカメラ
軽量コンパクト・高性能・高画質キヤノン G7XM3の撮影セット
- 定価（税別）
- OPEN
- 直販（税別）
推奨カメラと機能拡張オプション
OM TG-7 カメラセット
TG7-SET
廉価 防水高耐久業務用カメラ
防水・耐候・耐衝撃、人気の廉価業務用カメラ OM TG-7撮影セット
- 定価（税別）
- OPEN
- 直販（税別）
- \83,000
推奨カメラと機能拡張オプション
観察法・機能拡張オプション
MRV-FH
直交・平行ニコル法 / 鋭敏色法
直交・平行ニコル法と鋭敏色法による歪み観察を可能にするセット
同時購入特別価格で提供します。
偏光歪み量計測装置 MRV-SNR 推奨カメラ・オプションセット価格
| ■ セナルモン法 歪み量計測装置 MRV-SNR セット構成と価格 | |||||||||
|
|||||||||
| ※下欄の↓製品番号と↓価格を「見積フォーム」又は「注文フォーム」にコピー&ペーストして下さい | |||||||||
| セット内容 / 製品番号 |
定価 / 直販価格 （全て税別） |
本体標準セット | 追加オプション | ||||||
|
本体基本Set MRV-SNR |
|
|
|||||||
|
本体基本Set + Filter & Holde Set MRV-SNR-FH |
|
|
|||||||
|
本体Set + TG7 Set MRVSNR-TG7 |
|
|
|||||||
|
本体Set + TG7 Set + Filter & Holde Set MRVSNR-FH-TG7 |
|
|
|
||||||
|
本体Set + G7XM3 Set MRVSNR-G7XM3 |
|
|
|||||||
|
本体Set + G7XM3 Set + Filter & Holde Set MRVSNR-FH-G7XM3 |
|
|
|
||||||
|
個別製品 品番と価格 |
製品名 |
セナルモン法 ひづみ量計測装置 レインボービュアー 本体標準セット |
OM高耐久 廉価業務用 カメラセット |
キヤノン 高性能 カメラセット |
直行平行ニコル/鋭敏色法観察用 Holder&Filter |
||||
| 製品番号 | MRV-SNR | TG7-SET | G7XM3-SET | MRV-FH | |||||
| 定価 (税別) | \296,000 | OPEN | OPEN |
同時購入 特別価格 |
|||||
| 直販 (税別) | \269,000 | \83,000 |
|
||||||
※
ご不明な点・ご要望など なんでもお気軽にご相談下さい。→
偏光歪み量・計測実例

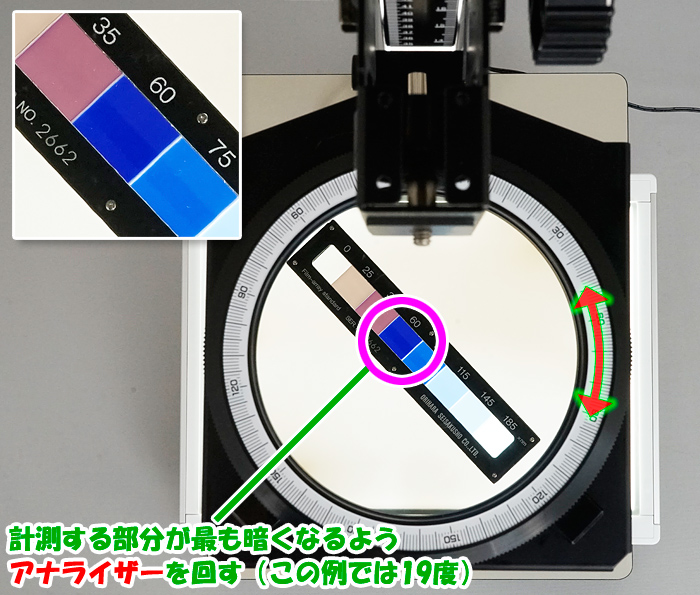

| 1. 検体を設置 | 2. 測定 | 3. 判定 | ||||||||
|
|
|
||||||||
|
|
|
|

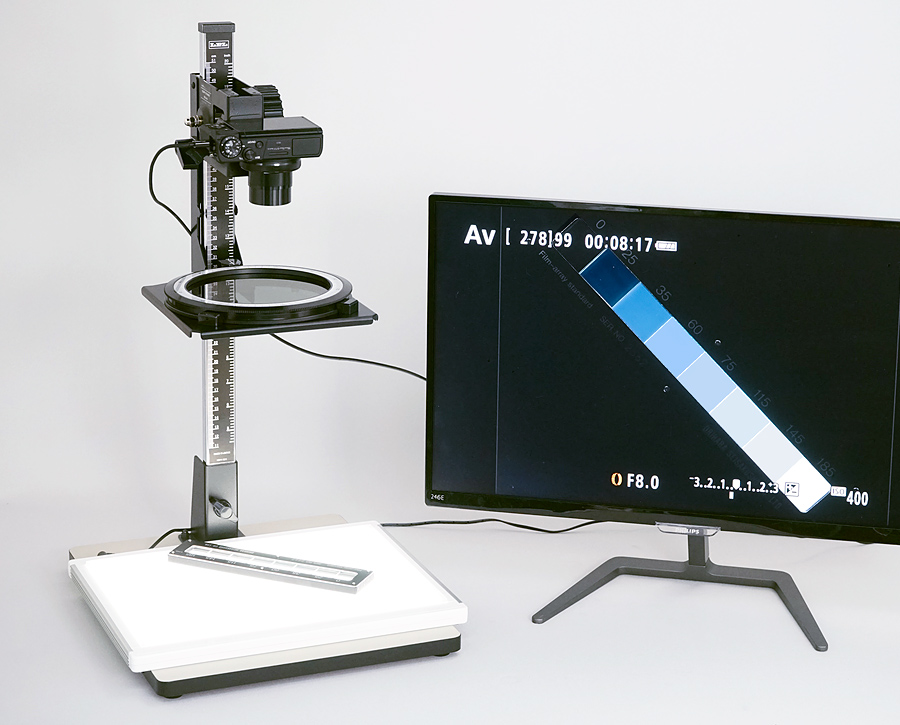

| ■ 動画で見る・セナルモン法 ひずみ量データ測定の実際 | ||
|
この動画では、偏光ひずみ計の歪量計測方法を解説しています。 |
|
|

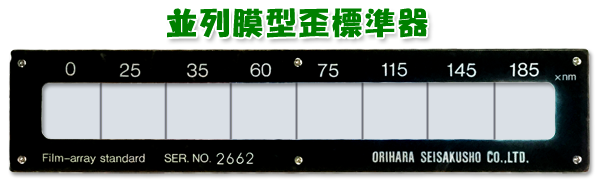

| 「並列膜型歪標準器」ひずみ量が数値表示されている標準器です。歪計測装置の校正用機器として使われます。 | ||
歪み量計測 セナルモン法偏光歪検査装置 MRV-SNRの主な特徴
歪みを定量化・数値に拠る品質管理を可能に
- 品質基準を決めたり、納入先との良否判定報告には、数値による管理が必須です。セナルモン法歪み検査装置は高い精度で歪み量を測定・定量化します。
- 迅速な測定が可能であり、効率的な品質管理やプロセス制御に貢献します。
- 非接触・非破壊で歪みを測定できるため、クリーンな環境や微細な材料にも適しています。
広範な用途・アプリケーション
- プラスチック、ガラスなど透明体製造プロセスにおける歪みの品質管理や異常検出に。
- 研究開発分野等の材料の物性評価や新しい材料設計において、歪み測定や比較が数値化できます。
- 光学製品のレンズ、ミラー、光ファイバーなどの歪みや品質の評価など。
※ご注意: 歪み計測は多くの事例があり、全てを検証していません。お客様の用途での可否をデモ機でお確かめの上購入されることをお勧めします。
デモ機で有効性の確認をお勧めします
大きな対象も丸ごとチェック・高耐久性LED光源
- 高輝度でA4の広い面積の偏光光源ライトボックスは、大きな検体を丸ごとチェックすることができます。
- 光源にLEDを採用しているので、ランプ交換不要で4万時間の半永久的な使用が可能です。
大口径 回転アナライザー
- 今までにない大口径の回転アナライザーで検体全体を見やすく、広い範囲の写真撮影が可能です。

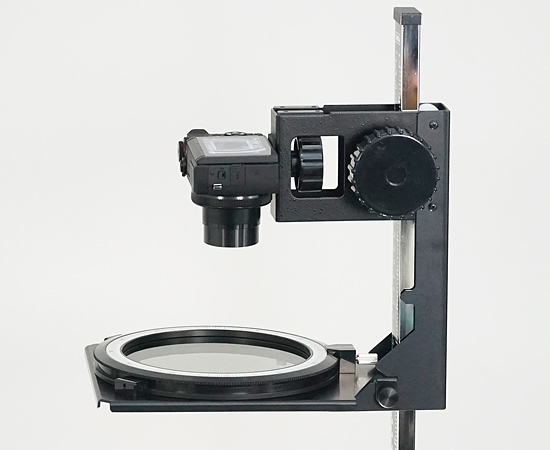

広可動域の接写スタンド式・堅牢で廉価
- 接写スタンド式で、分厚い検体から薄く小さい検体まで、観察距離を変えて観察しやすくできます。
- 取付部は三脚と同じ規格。一般のデジカメは勿論、お持ちのスマホをスマホホルダーMRV-SHで取り付けて撮影が可能です。★ 今なら無料サービス!!
- 構造を単純化することで堅牢になり、しかも今までにない驚愕の廉価を実現しました。
機能拡張オプションで 直交/平行ニコル・鋭敏色法の検査も可能（同時購入時特価でご提供）

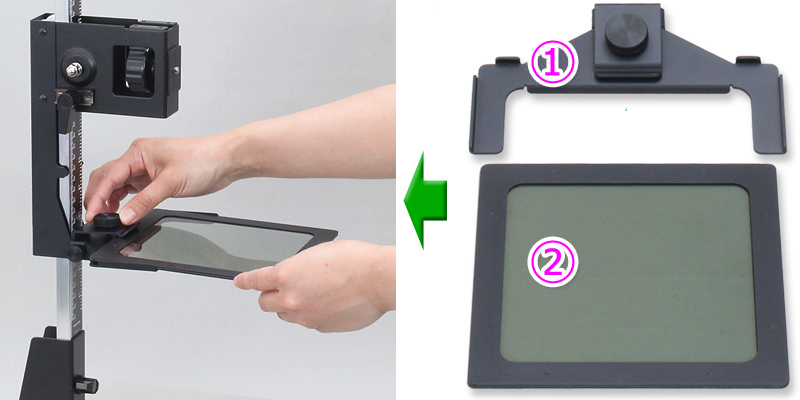

※別売のフィルターセット「MRV-FH」（直交・平行ニコル／鋭敏色アナライザー＋偏光アナライザーホルダー）の追加で、直交ニコル・平行ニコル・鋭敏色法の検査も可能になります。
直交／平行ニコル法
樹脂の射出成型など、ひずみ量の大きい透明体の観察に向いています。
鋭敏色法
ガラスなどひずみ量の少ない透明体は、鋭敏色法を使用するとカラー化され、歪みの状態が明瞭になります。
CDケース
樹脂ケース
ガラスボトル
ガラスボトル
推奨 静止画・動画撮影・キヤノン・オリンパスの高性能機種を用意しました。
|
|
||||||||||||||||||||||
| チルト式見易いモニター・高画質1inch素子 | 防水・高耐久・人気の廉価業務用カメラ | ||||||||||||||||||||||
| Canon PowerShot G7X MarkⅢは、光学ズームに加え拡張デジタルで8.2倍、さらに撮影距離50mmからの超マクロ接写が可能。モニターを見やすい角度にできる（チルト式）です。 | 防水15m、防塵、耐衝撃2.1m、耐荷重100kgf、耐低温-10℃、耐結露といったタフ性能を実現。あらゆるシーンで活用できる今人気の機種、ハードなラボ環境でも安全に撮影を可能にします。 | ||||||||||||||||||||||
| ▼G7X MarkⅢ主な仕様 | ▼OM Tough TG-7主な仕様 | ||||||||||||||||||||||
|
|
||||||||||||||||||||||
|
■ A4から実体顕微鏡並みのズームが可能 | ||||||||||||||||||||||
| ・ ・ |
台座はスタンド式で撮影距離を10cm～32cmと幅広い調整ができます。 さらにカメラのズーム機構で、A4の広い範囲から、実体顕微鏡に迫るい拡大マクロ撮影が可能です。 |
||||||||||||||||||||||
|
|||||||||||||||||||||||
LED偏光歪検査装置 主な仕様
| ■ 仕様 本体部 | |||||||||
| ◆ LEDライトボックス発光面 | 液晶パネル用ハイコントラスト直線偏光板 サイズ 210mm × 297mm | ||||||||
| ◆ 歪み量計測 回転アナライザー | 固定部1/4位相差板 回転部偏光板 直径180mm 有効径 138mm | ||||||||
| ◆ 作動距離の調整範囲 | ライトボックス~アナライザーフィルター = 100mm ~ 320mm まで調整可能 | ||||||||
| ◆ 本体サイズ 台座面+支柱 | 台座部 幅300mm × 奥行360mm × 支柱 高さ574mm(床面より) | ||||||||
| ◆ 重量 | 本体 2.7kg LEDライトボックス 1.5kg | ||||||||
| ◆ 電源 (ライトボックス用) | imput: AC 100V~240V (50/60Hz ) ユニバーサル output DC 12V 1A | ||||||||
| ◆ 本体標準セット内容 | |||||||||
|
|||||||||
.jpg)
| ■ 仕様 デジタルカメラ Canon PowerShot G7X MarkⅢ | ||||
| ◆ 撮像素子 | 有効画素数 2010万画素 1.0型(1inch)CMOS | |||
| ◆ 記録画素数・静止画（最大） | RAW 5472 × 3648画素 | |||
| ◆ 記録画素数・動画（最大） | 4K：3840×2160（29.97fps：約120Mbps） フルHD：1920×1080（119.88fps：約120Mbps／59.94fps：約60Mbps／29.97fps：約30Mbps） HD：1280×720（59.94fps：約26Mbps） |
|||
| ◆ 焦点距離［35mmフィルム換算 | 8.8（W）-36.8mm（T）［24（W）-100mm（T）］ | |||
| ◆ ズーム範囲 | 光学ズーム倍率 4.2倍 デジタルズーム倍率 約4.0倍 | |||
| ◆ 撮影距離（レンズ先端より） | オート：5cm～∞（W）／40cm～∞（T）マクロ：5cm～50cm（W） | |||
| ◆ 撮影範囲(最短撮影距離時) | 94 × 63mm（W）／150 × 100mm（T） | |||
| ◆ ISO感度（推奨露光指数） | オート、ISO 125～12800 | |||
| ◆ 大きさ（幅・高さ・奥行き） | 105.5 × 60.9 × 42.2mm | |||
◆ 偏光歪み撮影用 G7XM3 セット構成
|
||||
※G7XM3カメラについてより詳しくはメーカーサイトを参照ください →  |
||||
| ■ 仕様 デジタルカメラ OM Tough TG-7 | ||||
| ◆ 撮像素子 | 有効画素数 1200万画素 1/2.33インチ | |||
| ◆ 記録画素数・静止画（最大） | RAW: 4000×3000 JPEG: 4000×3000～1280×960 |
|||
| ◆ 記録画素数・動画（最大） | 3840×2160（4K）/ 30p、25p / IPB（約102Mbps） 1920 x 1080 (FHD) / 60p、50p、30p、25p / IPB（約52Mbps、約30Mbps、約18Mbps） 1280×720（HD）/ 30p、25p / IPB（約26Mbps、約14Mbps、約10Mbps） |
|||
| ◆ 焦点距離［35mmフィルム換算 | 4.5mm ～ 18.0mm（25mm ～ 100mm） | |||
| ◆ ズーム範囲 | 光学ズーム倍率 4.0倍 | |||
| ◆ 撮影距離（レンズ先端より） | W / T：0.1m ～
∞（スーパーマクロ：f=5.4mmまで0.1m～0.3m f=5.4mm以上0.01ｍ～0.3ｍ、顕微鏡：0.01m ～
0.30m） |
|||
| ◆ ISO感度（推奨露光指数） | オート/マニュアル 100 - 12800 | |||
| ◆ 防水・防塵 | 15m JIS / IEC保護等級8級（IPX8）・JIS / IEC保護等級6級（IP6X） | |||
| ◆ 耐低温・耐衝撃 | -10℃・2.1ｍ | |||
| ◆ 大きさ（幅・高さ・奥行き） | 約113.9 × 65.8 × 32.7ｍｍ | |||
◆ 偏光歪み撮影用 TG-7 セット構成
|
||||
| ※OM Tough TG-7カメラについてより詳しくはメーカーサイトを参照ください → |
||||
※
