　Cマウントカメラを三眼写真直筒や接眼レンズ部に取り付ける方法


接続しようとする鏡筒をクリックすると、詳細情報にジャンプします。
顕微鏡接眼レンズ部へ取付 ニコン三眼写真鏡筒 オリンパス三眼PT写真鏡筒 オリンパスBH三眼写真鏡筒 顕微鏡三眼JIS規格鏡筒 デジタルカメラ撮影用ミクロメーター



USBカメラ/CCDカメラ用スーパーアダプター「NY-CZ」　(2点一式)

顕微鏡用Cマウントカメラ取り付けアダプター

2点一式 a：本体光学部　b：口径変換スーパースリーブ　23.2Φ→30Φ　　


※ご不明な点は なんでもお気軽にご相談下さい。→

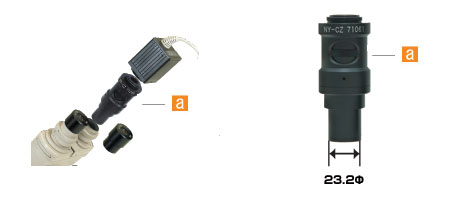

　1-1. 接眼部（２３．２Φ）への取り付け

接眼レンズ部への挿入　CマウントCCDカメラ用顕微鏡接続取り付けアダプター　

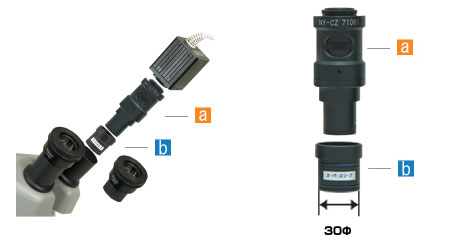

　1-2. 接眼部（30Φ）への取り付け

接眼レンズ部　径30mmへの取り付け　CマウントCCDカメラ用顕微鏡接続取り付けアダプター

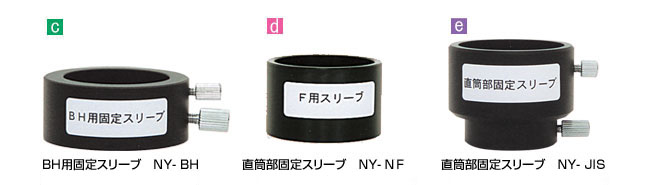

　一部の顕微鏡で必要なオプションのご案内

Cマウント固定スリープ

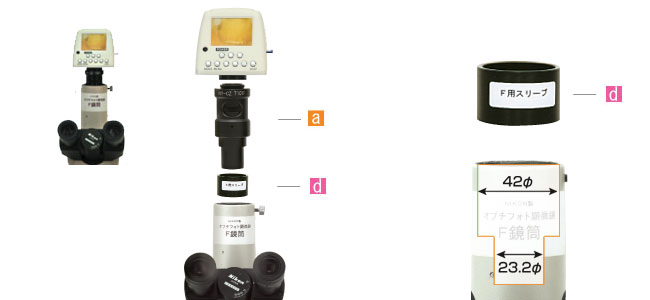

　2. ニコンＦ鏡筒への取り付け、Ｆ鏡筒用固定スリーブが必要です

ニコン三眼直筒　F鏡筒への取り付け　CマウントCCDカメラ用顕微鏡接続取り付けアダプター
　品名 品番 定価（税別） 直販（税別）
F鏡筒用固定スリーブ　  NY-NF 　\3,000

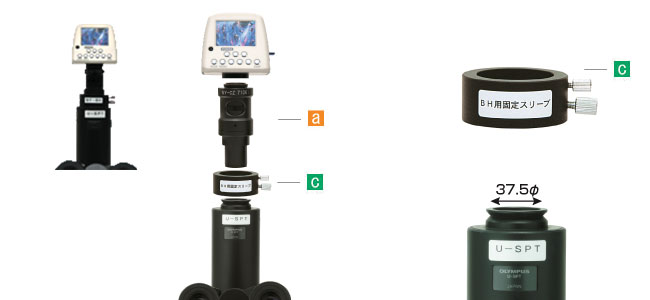

　3. オリンパス製顕微鏡のPT鏡筒へ取り付け、BH用固定スリーブが必要です

オリンパス三眼直筒　PT鏡筒U-SPTへの取り付け　CマウントCCDカメラ用顕微鏡接続取り付けアダプター

SZ-PT/SZH-PT/U-SPT/IX-PT 等に共通対応

★オリンパス顕微鏡・キャップのみ
オリンパス顕微鏡三眼鏡筒　ふたのみ
オリンパス顕微鏡が三眼鏡筒で、その上に何もつながらず、
キャップのみの場合は、オリンパス製カメラアダプタ2点
(「U-TV1X-2」及び「U-CMAD3」)をお求めください。→
カメラアダプタ
「U-TV1X-2」
「U-CMAD3」
　品名 品番 定価（税別） 直販（税別）
PT鏡筒用固定スリーブ　 NY-BH \5,000

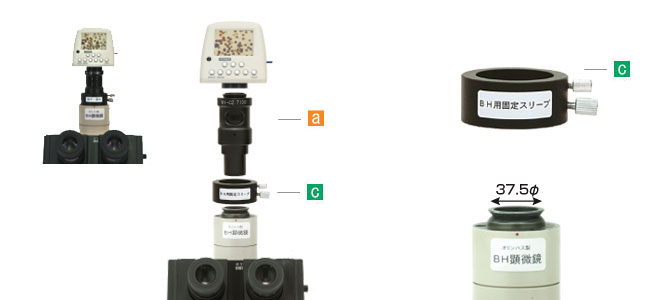

　4. オリンパス製旧タイプ顕微鏡（BH顕微鏡等）へ取り付け、BH用固定スリーブが必要です

オリンパス三眼直筒　BH鏡筒への取り付け　CマウントCCDカメラ用顕微鏡接続取り付けアダプター
　品名 品番 定価（税別） 直販（税別）
PT鏡筒用固定スリーブ　 NY-BH \5,000

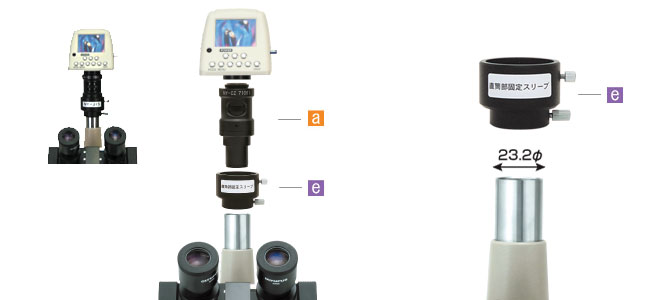

　5. JIS鏡筒へ取り付け、JIS用固定スリーブが必要です

三眼JIS直筒23.2mmへの接続　CマウントCCDカメラ用顕微鏡接続取り付けアダプター
　品名 品番 定価（税別） 直販（税別）
JIS鏡筒用固定スリーブ　 NY-JIS \5,000

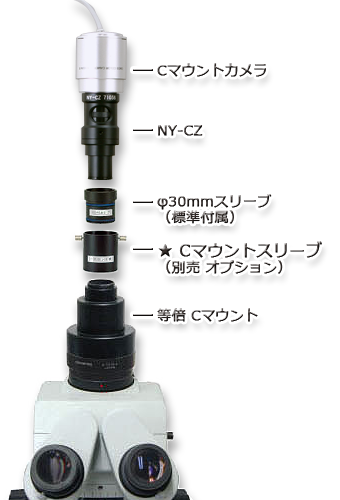

　6. Cマウント鏡筒へ取り付け、Cマウント用固定スリーブが必要です

三眼鏡筒の直筒がCマウントなら、Cマウントカメラを直接取り付けることは可能です。

しかしCマウントカメラは撮像素子サイズ大小さまざまなので、適切な倍率が必要です。

顕微鏡メーカーは素子サイズにより、およそ以下の倍率を推奨しています。
　---------------------------------------------
　　素子サイズ　　　Cマウントの倍率
　　 1/3 inch　　　　0.3～0.35倍
　　 1/2 inch　　　　0.5～0.55倍
　　 2/3inch　　　　 0.65～0.7倍
　---------------------------------------------
等倍や0.7倍など比較的倍率の高いCマウントに、小さい素子サイズのカメラを取り付けると、視野の内側の狭い範囲を撮影することになり、接眼部の観察より拡大され過ぎた画像になります。

この場合「NY-CZ」+「Cマウントスリーブ」でカメラを取付け、ズーム調整をすることで、違和感のない適切な倍率の画像を得ることができます。
　品名 品番 定価（税別） 直販（税別）
　Cマウントスリーブ NY-Cmt \3,000







　7. ミクロメーターの取り付けができます
　倍率の判定の難しい、顕微鏡デジタル撮影に、「光学の美舘」開発のデジタルカメラ専用ミクロメーターをご検討下さい｡
● デジタルカメラ専用　接眼ミクロメーター「S11-CF」

顕微鏡用デジタルカメラアダプター専用ミクロメーター
（目盛10mm/100分割
ピッチ0.1mm）		 　一般の接眼ミクロメーターは画像の中心に、スケールや数字が写り込みますが、
　目盛スケールを画面の周辺部にずらし、数字を省略しました。
　★中心部が隠されず、すっきりと見安い画像が得られます。
　S11-CF 使用例・サンプル画像

　★対物ミクロと組合せて、精密な測定も可能です。
品名 / 品番 定価（税別） 直販（税別）
デジカメ用ミクロメーターS11-CF \15,600 \10,500
この他の接眼・対物ミクロメーター専門ページはこちら　あらゆるタイプを網羅しています


※ご不明な点は なんでもお気軽にご相談下さい。→
