顕微鏡用CCDカメラアダプター・接眼レンズの視野と撮影範囲



Q：Cマウントカメラ用ズームアダプター本体に内蔵されるリレーレンズの倍率は何倍でしょうか？

顕微鏡技術と光学技術博士

Cマウントズームアダプター内蔵リレーレンズの倍率に付きましては、USBカメラ素子のインチ数や、モニターやプリントの大きさなどで変わりますので、正確な倍率表現が難しい点がありますが、現実的には、接眼レンズで覗いた画像の、どの範囲が撮れるかが重要だと思います。
倍率と計算方法　　
※ ご不明な点はなんでもお気軽にご相談下さい。→ Q&A メールでお問い合わせ
 ←クリックで主なメーカーの一覧にジャンプします。
 1/3～1/1inch位まで、様々なサイズがあります。
 0.35～0.7倍で、ズーム比2倍です。

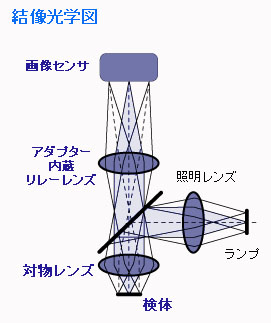

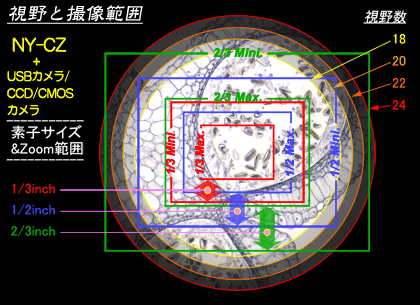

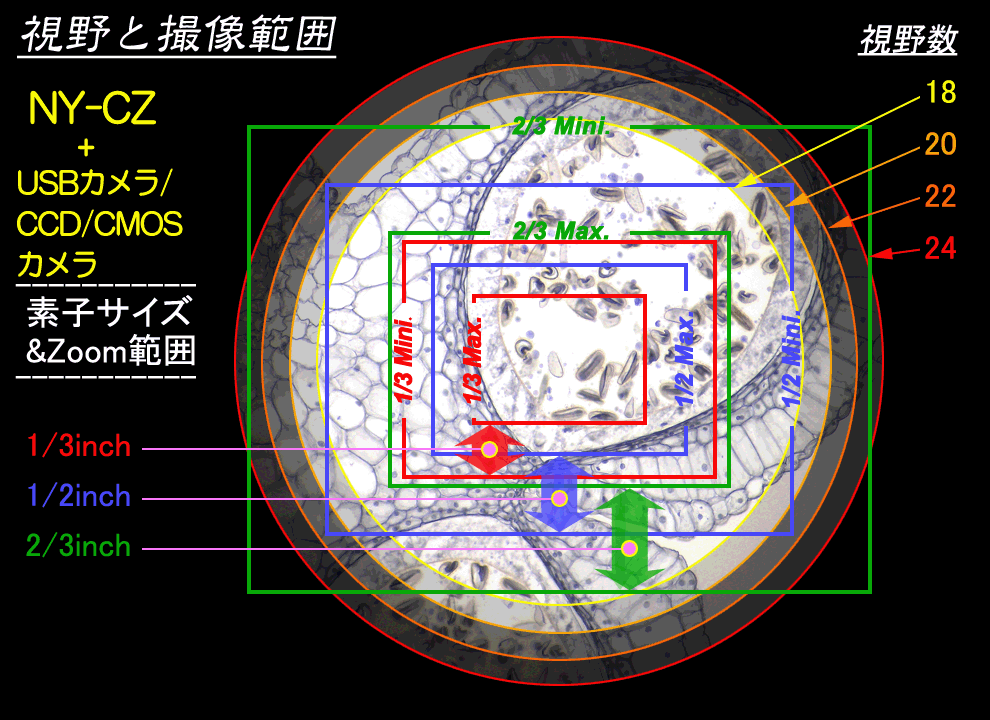

これらの要素を1つのイメージにまとめました、比較しながら確認して下さい

撮影前提として
1　接眼レンズは10倍としています。
2　高倍率顕微鏡の視野数は18～22が主体、実体顕微鏡の視野数は22～27が多い。

顕微鏡用Cマウントカメラアダプターの撮影範囲
※ズーム倍率を高くして撮影すると、撮影範囲は狭くなります。
逆に、ズーム倍率を低くして撮影すると、撮影範囲は広くなります。

■　Cマウント カメラ（CCD・CMOS等）/USBカメラの素子サイズとズームアダプター
2/3型 　※Cマウントカメラ用NY-CZは、撮像の倍率を調整できる、ズーム機構付です。
2/3inch～1/3inch素子のほとんどのCマウントカメラに対応可能です。		 NY-CZ
1/1.7型
1/2.3型
1/3型
　ズーム倍率範囲と計算方法

※改良の為変更する場合がございます。

　計算式（ご参考）：

計算例：
使用カメラ：TS-CA-200M5
カメラ素子サイズ：1/2inch
使用パソコンモニターサイズ：17inch
対応アダプター：NY-CZ　（最大ズーム　0.7倍使用）
対物レンズ：20倍
液晶画面上表示倍率=20×0.7×（17/0.5）=約476倍
