　コンパクトカメラを顕微鏡三眼写真直筒・接眼部に取り付ける方法


接続したい鏡筒をクリックすると、詳細情報にジャンプします。
Cマウント写真鏡筒 顕微鏡接眼レンズ部 ニコン三眼写真鏡筒 オリンパス三眼PT写真鏡筒 オリンパスBH三眼写真鏡筒 顕微鏡三眼JIS規格鏡筒 デジタルカメラ撮影用ミクロメーター


※ご不明な点は なんでもお気軽にご相談下さい。→




　　■　コンパクトカメラ用スーパーアダプター NY-TGV　(3点一式)

コンパクトデジタルカメラ、顕微鏡接続アダプター
3点一式 a：本体光学部　b：口径変換スーパースリーブ　23.2Φ→30Φ　　c：Cマウント部
対応機種： OMソリューションズ/オリンパス　コンパクトカメラ「TGシリーズ」(TG-6,TG7など)専用　
*過去販売商品 NY-XZ1/NY-P310(P300)/NY-P6000/NY-P5000/NY-F1/NY-A650/NY-A600　は終売です。

　顕微鏡撮影アダプター 各種鏡筒別 取り付け方法

1. 【Ｃマウント】　顕微鏡三眼鏡筒Ｃマウントへの取り付け
　顕微鏡三眼部Cマウントには、本体部分a　スーパースリーブb　Cマウント部c　の3点すべてを使います。
　注意：顕微鏡側のCマウントは、出来るだけ、等倍（1X）Cマウントをご使用ください。
　「コンパクトカメラTGシリーズ」と「顕微鏡三眼部0.55X Cマウント」では、わずかなケラレで撮影可能です。
　縮小レンズの入ったCマウントでは、ケラレが生じることがありますので三眼鏡筒の形状をご確認ください。
　下図、ニコン・オリンパス顕微鏡側のCマウントパーツも販売可能です。　　


コンパクトデジタルカメラ、顕微鏡Cマウントへの接続・取りつけ






　2-1. 【接眼】　顕微鏡接眼鏡筒（23.2Φ）への取り付け
　接眼部内径が、23.2ｍｍの顕微鏡では本体部分ａのみで撮影可能です。
　Nikon・Olympus/エビデント・ライカ・ツァイスなど、サイズが適合すればほとんどの顕微鏡でお使いいただけます。　

コンパクトデジタルカメラ、顕微鏡接眼レンズへの接続・取りつけ
　接眼部　内径23.2mm (JIS)




　2-1. 【接眼】顕微鏡接眼鏡筒部（30Φ）への取り付け
　接眼部内径が、30ｍｍの顕微鏡では本体部分ａ　+スーパースリーブで撮影可能です。
　Nikon・Olympus/エビデント・ライカ・ツァイスなど、サイズが適合すればほとんどの顕微鏡でお使いいただけます。　

コンパクトデジタルカメラ、顕微鏡接眼レンズφ30mmへの接続・取りつけ

 　接眼部　内径30mm

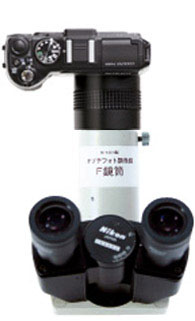

　3. 【F鏡筒】ニコンＦ鏡筒への取り付け
　三眼鏡筒がニコンF鏡筒の場合、本体部分aのみで撮影可能です。
　F鏡筒付属のねじで、アダプターをしっかりと固定できます。　

コンパクトデジタルカメラ、ニコン顕微鏡F写真直筒への接続・取りつけ
旧タイプF鏡筒


LV-TV直筒+T-V写真直筒

T-V写真直筒も
内寸は同じ







　オンリンス（エビデンス）BH鏡筒　国際規格JIS規格鏡筒用スリーブ


d:BH用固定スリーブ　「NY-BH」
e:直筒部固定スリーブ　「NY-JIS」



　4-1. 【PT鏡筒】オリンパスPT鏡筒へ取り付け
　三眼鏡筒がオリンパスPT鏡筒の場合、本体部分a　+BH固定スリーブ「NY-BH」（オプション）が必要です。
　BH固定スリーブと併用することで、アダプターをしっかりと固定できます。　

コンパクトデジタルカメラ、オリンパス顕微鏡写真直筒PT鏡筒への接続・取りつけ

「NY-BH」
*別売オプション



　4-2. 【オリンパス製旧タイプ】オリンパス旧三眼鏡筒（BH顕微鏡等）へ取り付け
　三眼鏡筒がオリンパス旧タイプ鏡筒（BH等）の場合、本体部分a　+BH固定スリーブ「NY-BH」（オプション）が必要です
　BH固定スリーブと併用することで、アダプターをしっかりと固定できます。　

コンパクトデジタルカメラ、オリンパス顕微鏡写真直筒BH鏡筒への接続・取りつけ

「NY-BH」
*別売オプション



SZ-PT/SZH-PT/U-SPT/IX-PT 等に共通対応
　★オリンパス顕微鏡・キャップのみ
　　オリンパス顕微鏡三眼鏡筒　ふたのみ
　オリンパス顕微鏡が三眼鏡筒で、その上に何もつながらず、　キャップのみの場合は、オリンパス製カメラアダプタ2点
　(「U-TV1X-2」及び「U-CMAD3」)をお求めください。→
カメラアダプタ
「U-TV1X-2」
「U-CMAD3」



　5.【JIS鏡筒】顕微鏡三眼部 JIS鏡筒へ取り付け
　三眼鏡筒がJIS鏡筒の場合、本体部分a　+直筒固定スリーブ「NY-JIS」（オプション）が必要です。
　直筒固定スリーブと併用することで、アダプターをしっかりと固定できます。　
コンパクトデジタルカメラ、三眼顕微鏡JIS規格鏡筒への接続・取りつけ
「NY-JIS」
*別売オプション


※ご不明な点は なんでもお気軽にご相談下さい。→








　顕微鏡デジタルカメラアダプターにはミクロメーターの取り付けができます

● デジタルカメラ専用　接眼ミクロメーター「S11-CF」

（目盛10mm/100分割
ピッチ0.1mm）

　★対物ミクロと組合せ、精密な
　　測定も可能です。		 　一般の接眼ミクロメーターは画像の中心に、スケールや数字が写り込みますが、
　目盛スケールを画面の周辺部にずらし、数字を省略しました。
　　★中心部が隠されずすっきりと
　　　見安い画像が得られます。
 サンプル画像　→
品名 / 品番 定価（税別） 直販（税別）
デジカメ用ミクロメーターS11-CF \15,600 \10,500
この他の接眼・対物ミクロメーター専門ページは こちら　あらゆるタイプを網羅しています
