Cマウント ハイビジョンカメラ WATEC HD-SDI

HDSDI方式のCSマウントカメラで、安心の日本製です。
ワテックのSDIカメラはODS機能を搭載しており、モニターを見ながら詳細設定が可能です。
接続した映像モニターに表示、カメラ映像を見ながらの設定が出来る大変便利な仕様となっております。

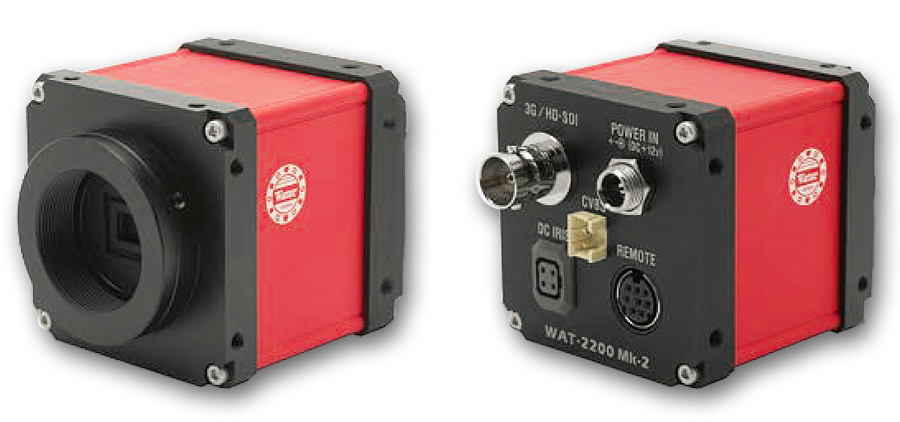

CSマウント HD-SDIカメラ WATEC WAT-2200 Mk-2

RGB＋White配列新技術CMOSセンサー搭載により最低被写体照度0.006 Luxの超感度を実現
ノイズリダクション機能、ワイドダイナミックレンジ機能を搭載
■ 高感度 1/2.8 型 213 万画素 CMOS イメージセンサー搭載
■ 遅延が少ない 3G-SDI 対応、フル HD 出力 (1080/60p）
■ ノイズリダクション、ワイドダイナミックレンジ機能搭載
■ 白点補正機能、霧補正、ミラー反転、RS-232 通信
■ OSD ( オンスクリーンディスプレイ）、付属のリモコンで簡単設定



 ■ 240万画素　WAT-2200 Mk-2

CSマウント HD-SDIカメラ WAT-2200 Mk-2


製品構成
■ STC-MC152USB　本体
① RC-02 ( 専用リモコン )
② 三脚アダプター
③ WPDC12-R (DC プラグ )
④六角レンチ
⑤2P ケーブル
　※ 取扱説明書は下記のPDFをダウンロード下さい

取扱説明 詳細仕様 外形寸法

 ■　主な仕様　WAT-2200 Mk-2
撮像素子 1/2.8 型 裏面照射型 CMOS イメージセンサー
総画素数 1952(H) X 1236(V)（有効1945 × 1097）
映像出力 3G-SDI, HD-SDI
コンポジットビデオ:1.0 V(p-p) 75Ω ( 不平衡)
出力形式 最大1080/60p～NTSC, PAL
解像度(H) 1000 本以上( 画面中央)
最低被写体照度 通常　0.006 lx F1.2 　最小　0.0004 lx F1.2 (Shutter=x15)
シャッター 1/30～/10000 ( 秒)　1/25～1/250 ( 秒)※2
オートアイリス DC対応
ホワイトバランス ATW, PWB, MWB
デジタルズーム ZOOM (x1.01 - x6.00), PAN/TILT
ミラー反転 OFF, V-FLIP, H-FLIP, HV-FLIP
インターフェース BNC (3G/HD-SDI), 2P コネクタ( コンポジットビデオ), オートアイリス, ミニDIN8P (RC-02, RS-232)
電源電圧 DC+12V ±10%
消費電力 2.4W (210mA)
レンズマウント CSマウント
質量 約 130g
 保証期間  3年間
付属品 WPDC12-R (DC プラグ), 2P ケーブル, 六角レンチ, 三脚アダプター, RC-02 ( 専用リモコン)
*必須オプション
モニター出力には以下のオプションが必要です
① モニターケーブル（モニター機種により選択）
② 電源アダプター　GF12-US1210
詳しくは、仕様書ダイアグラムをご参照ください
WATEC CSマウントカメラ WAT-2200 Mk-2 寸法図
　　　　*外形寸法にコネクタは含みません
※ ご不明な点はなんでもお気軽にご相談下さい。→ Q&A メールでお問い合わせ


品名 品番 定価（税別） 直販（税別）
　WATEC HD-SDIカメラ 本体 　WAT-2200 Mk-2 オープン お問合せ
　※必須オプション付き推奨セット・　
　BNCセット　（電源+BNC/BNCケーブル） 2200Mk2-GF-3CFW-Set オープン お問合せ
　HDMIセット
（電源+BNC/BNCケーブル+HD-SDI コンバーター） 		2200Mk2-GF-3CFW-VPC-Set オープン お問合せ



　■ オプション　専用ケーブル　他
　品名  品番 定価（税別） 直販（税別）
HD-TVI / アナログカメラ用ケーブル 2.5m(BNC/BNC) 3C2V (BNC/BNC)-2.5M オープン お問合せ
HD-TVI / アナログカメラ用ケーブル 2.5m (BNC/RCA=ピン) 3C2V
(BNC/RCA=ピン)-2.5M 		お問合せ
同軸ケーブル 3G-SDI対応ケーブル 2.5m 　3CFW(BNC/BNC)-2.5m オープン お問合せ

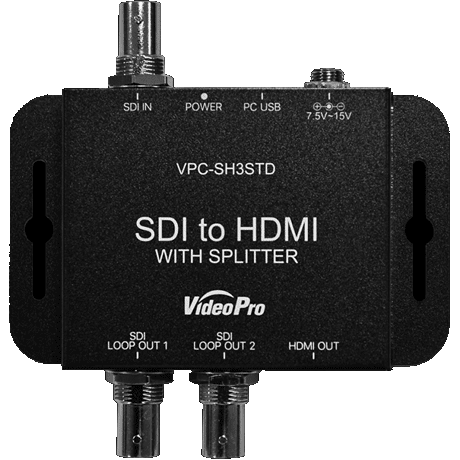

HD-SDI コンバーター
（BNCからHDMIに変換し出力します） 		　VPC-SH3STD オープン お問合せ
電源AC-DCアダプター 　GF12-US1210 オープン お問合せ

CSマウント HD-SDIカメラ WATEC HD-SDIカメラ WAT-30HD/CS

210万画素900TV本の高画質設計。HD-SDI方式日本製 小型・高精細カメラ。
映像モニターにOSD表示し、カメラ映像を見ながら設定することが可能です。
■ 製品寸法 30×30 mm、27.5ｇで軽量ながら 2.1 メガピクセル
■ 施工時に便利なアナログ映像出力端子付き
■ OSD ( オンスクリーンディスプレイ )、カメラ本体背面のジョイスティックで簡単設定



 ■ 212万画素　WAT-30HD/CS


CSマウント HD-SDIカメラ WATEC WAT-30HD


製品構成
■ WAT-30HD/CS　本体

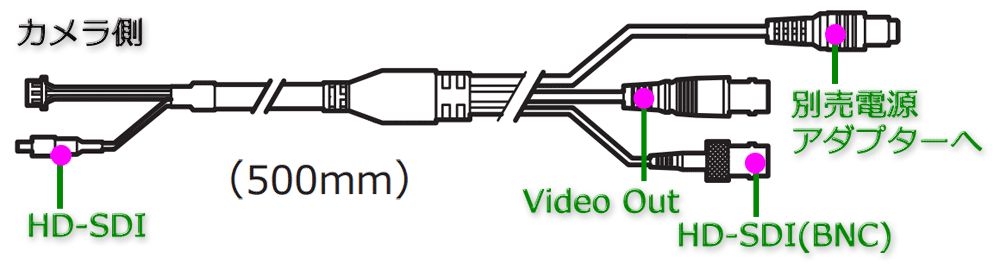

■ コネクタ付きケーブル
　※ 取扱説明書は下記のPDFをダウンロード下さい

取扱説明 詳細仕様 外形寸法
　
 ■　主な仕様
 型番 WAT-30HD/CS
 出力/コネクタ MMCX (HD-SDI), 3P コネクター
 センサータイプ  CMOS イメージセンサー
 センサー サイズ 1/3 型
有効画素数 1944(H) X 1092(V)
 最大解像度  900 本以上 ( 画面中央 )
 フレームレート  fps
 最低被写体照度  0.05 lx F1.2 (AGC ON=60dB, Shutter=OFF)
0.005 lx F1.2 (AGC ON=50dB, Shutter=x32)
 露光時間  最小1/25 最大 1/30000 ( 秒 )
 スロー露光  OFF・×2・×4・×8・×16・×32
 レンズマウント CSマウント
 外形寸法/重量  30(W) X 30(H) X 37(D)/約 27.5g
 電源  DC+12V±10%
 保証期間  3年間
*必須オプション
モニター出力には以下のオプションが必要です
① モニターケーブル（モニター機種により選択）
② 電源アダプター　GF12-US1210
詳しくは、仕様書ダイアグラムをご参照ください

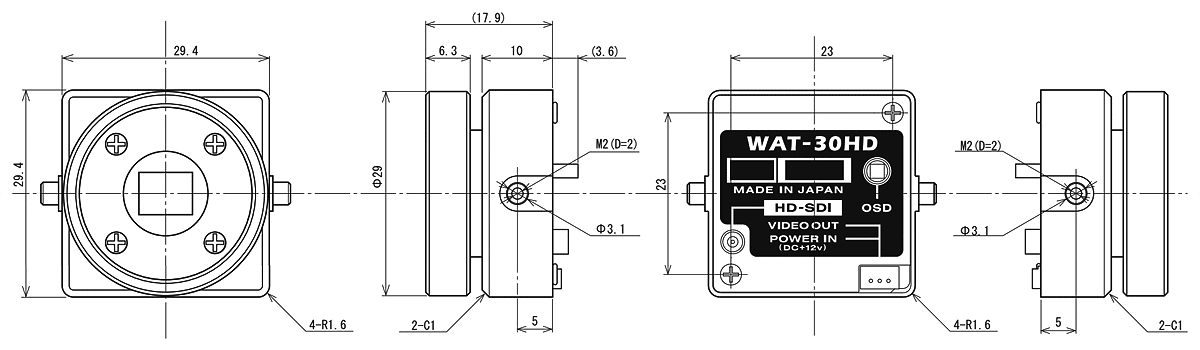

WATEC CSマウントカメラ WAT-30HD/CS 寸法図
　　　　*外形寸法にコネクタは含みません
※ ご不明な点はなんでもお気軽にご相談下さい。→ Q&A メールでお問い合わせ


品名 品番 定価（税別） 直販（税別）
　WATEC HD-SDIカメラ 本体 　WAT-30HD/CS オープン お問合せ
　※必須オプション付き推奨セット・　
　BNCセット　（電源+BNC/BNCケーブル） W30HD-GF-3C2VB-Set オープン お問合せ
　RCAセット （電源+ BNC/RCAケーブル） W30HD-GF-3C2VR-Set お問合せ
　HDMIセット
（電源+BNC/BNCケーブル+HD-SDI コンバーター） 		W30HD-GF-3CFW-VPC-Set お問合せ



　■ オプション　専用ケーブル　他
　品名  品番 定価（税別） 直販（税別）
HD-TVI / アナログカメラ用ケーブル 2.5m(BNC/BNC) 3C2V (BNC/BNC)-2.5M オープン お問合せ
HD-TVI / アナログカメラ用ケーブル 2.5m (BNC/RCA=ピン) 3C2V
(BNC/RCA=ピン)-2.5M 		お問合せ
同軸ケーブル 3G-SDI対応ケーブル 2.5m 　3CFW(BNC/BNC)-2.5m オープン お問合せ
HD-SDI コンバーター
（BNCからHDMIに変換し出力します） 		　VPC-SH3STD オープン お問合せ
電源AC-DCアダプター 　GF12-US1210 オープン お問合せ
