 ビデオカメラを三眼写真直筒や接眼レンズ部に取り付ける方法


接続しようとする鏡筒をクリックすると、詳細情報にジャンプします。
Cマウント写真鏡筒 顕微鏡接眼レンズ部 ニコン三眼写真鏡筒 オリンパス三眼PT写真鏡筒 オリンパスBH三眼写真鏡筒 顕微鏡三眼JIS規格鏡筒 デジタルカメラ撮影用ミクロメーター

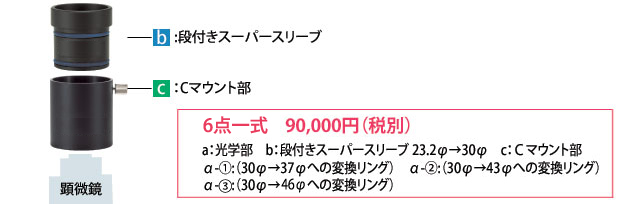

 ハイビジョンビデオカメラ用スーパーアダプター「NY-VS」 (6点一式)

HDハイビジョンビデオカメラ顕微鏡接続アダプター 構成内容



ご不明な点は なんでもお気軽にご相談下さい。→



 1. 顕微鏡Cマウント部への取り付け
 *ご注意
  等倍Cマウントをご使用ください。縮小レンズの入ったCマスントでは、ケラレを生じます。 詳しくは→

顕微鏡各社Cマウントへの接続 HDデジタルハイビジョンカメラ

デジタルカメラ用ミクロメーター 顕微鏡アダプターへの取り付け方法


 2-1. 接眼部(23.2Φ)への取り付け

顕微鏡接眼レンズへの挿入取り付け HDデジタルハイビジョンカメラ

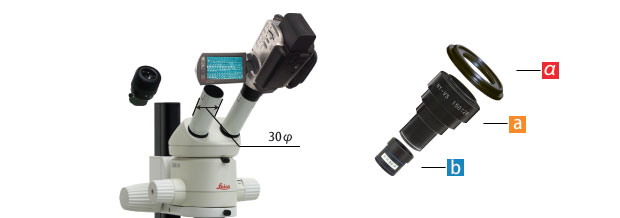

 2-2. 接眼部(30Φ)への取り付け

径30mm顕微鏡接眼レンズへの挿入取り付け HDデジタルハイビジョンカメラ

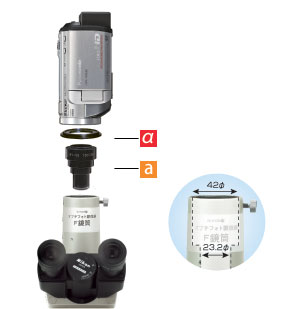

 3. ニコンF鏡筒への取り付け、ねじでしっかり固定できます

ニコン顕微鏡Foto Tube 三眼F鏡筒の接続 HDデジタルハイビジョンカメラ





 一部の顕微鏡で必要なオプションのご案内
d:BH用固定スリーブ 「NY-BH」
e:直筒部固定スリーブ 「NY-JIS」

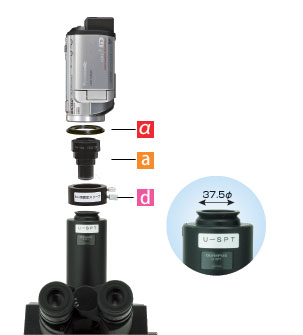

 4. オリンパス製顕微鏡のPT鏡筒へ取り付け、BH用固定スリーブが必要です

オリンパス顕微鏡 三眼PT鏡筒U-SPTへの接続 HDデジタルハイビジョンカメラ



SZ-PT/SZH-PT/U-SPT/IX-PT 等に共通対応

オリンパス顕微鏡・キャップのみ
オリンパス顕微鏡三眼鏡筒 ふたのみ
オリンパス顕微鏡が三眼鏡筒で、その上に何もつながらず、キャップのみの場合は、オリンパス製カメラアダプタ2点
(「U-TV1X-2」及び「U-CMAD3」)をお求めください。

カメラアダプタ
「U-TV1X-2」
「U-CMAD3」

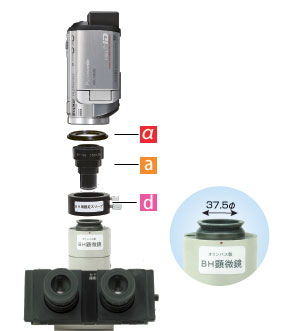

 5. オリンパス製旧タイプ顕微鏡(BH顕微鏡等)へ取り付け、BH用固定スリーブが必要です

オリンパス顕微鏡 三眼BH鏡筒BH顕微鏡への接続 HDデジタルハイビジョンカメラ





 6. JIS鏡筒へ取り付け、JIS用固定スリーブが必要です

顕微鏡 三眼JIS規格鏡筒径23.2mmへの接続 HDデジタルハイビジョンカメラ




 7. ミクロメーターの取り付けができます
 倍率の判定の難しい、顕微鏡デジタル撮影に、「光学の美舘」開発のデジタルカメラ専用ミクロメーターをご検討下さい。
デジタルカメラ専用 接眼ミクロメーター「S11-CF」

デジタルカメラ撮影用ミクロメーター デジカメ用レチクル
(目盛10mm/100分割
ピッチ0.1mm)
 一般の接眼ミクロメーターは画像の中心に、スケールや数字が写り込みますが、
 目盛スケールを画面の周辺部にずらし、数字を省略しました。
 ★中心部が隠されず、すっきりと見安い画像が得られます。
 S11-CF 使用例・サンプル画像

 ★対物ミクロと組合せて、精密な測定も可能です。
品名 / 品番 定価(税別) 直販(税別)
デジカメ用ミクロメーターS11-CF \13,000 \9,900
この他の接眼・対物ミクロメーター専門ページはこちら あらゆるタイプを網羅しています
