	数値による品質管理を可能にする セナルモン法 歪み量計測装置

品質管理に必須・数値管理を実現するセナルモン法 歪み量測定装置を今までにない廉価で実現

✓ ✓ ✓ ✓ 歪みの程度を定量化・数値による品質管理を可能にします。 大口径アナライザーとA4サイズ光源、観察距離が調整可能で広範囲から小さな範囲まで接近拡大して計測できます。 超長寿命 A4広面積 LED光源採用 多機能・高精度の偏光歪計測装置ながら、 今までにない低価格で提供します。 ▶ 構成と価格はこちら 計測の実例     　動画もあります

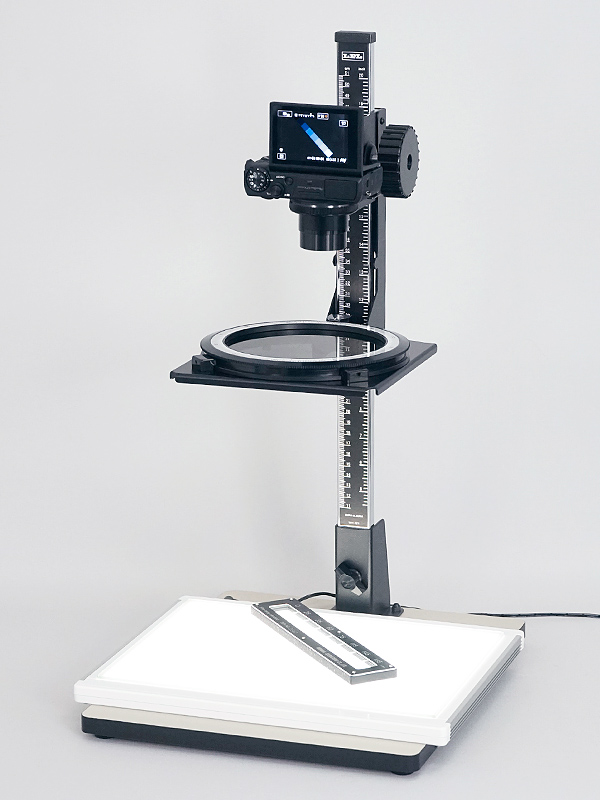

■ 画像はデジタルカメラセットMRVSNR-G7XM3　※ 歪み標準器 FAS200は含まれません。

	偏光歪み量計測装置 LEDレインボービュアー 標準構成と価格

■ 歪み量計測装置 MRV-SNR 本体標準セット
製品名 品番 定価（税別） 直販（税別） セナルモン法 歪み量計測装置　本体セット（カメラ別） MRV-SNR \296,000  \269,000
純国産製品
		お手持ちのスマホで撮影
		スマホ撮影ホルダー
		MRV-SH
		★ 今なら無料サービス!!
		お手持ちのスマホを②の可動支柱にに取り付けて撮影できます。 ※ スマホは含まれません ※ 取り付け可能幅=55～105mm

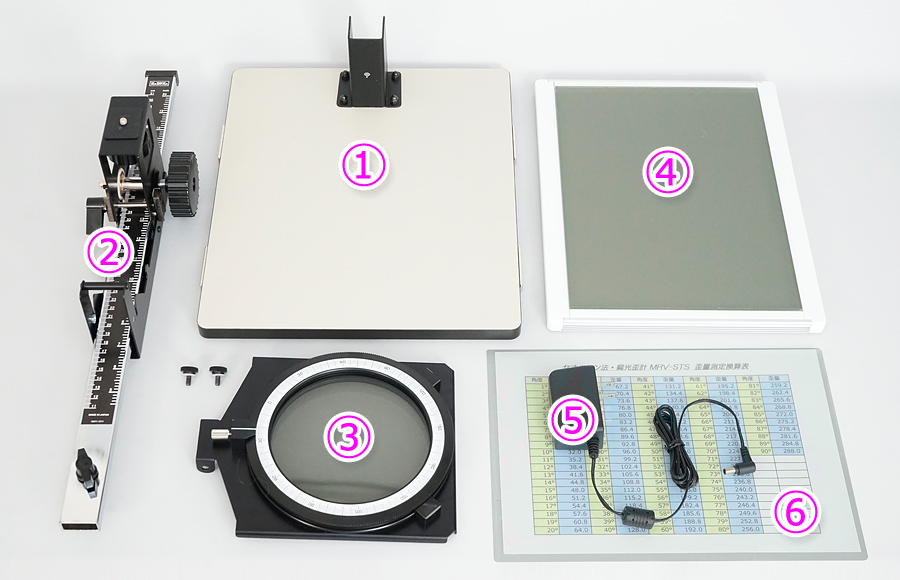

製品構成　①大型台座　②カメラマウント付き広可動域支柱　③歪み量測定・回転式アナライザー　④A4・大型LED偏光ライトボックス　⑤AC-DCアダプター ⑥角度/歪み量判定表  　+ スマホ撮影ホルダー

■ 推奨カメラと機能拡張オプション
キヤノンG7XM3 カメラセット		OM TG-7 カメラセット		観察法・機能拡張オプション
G7XM3-SET		TG7-SET		MRV-FH
高性能ハイエンドカメラ		廉価 防水高耐久業務用カメラ		直交/平行ニコル法/鋭敏色法
軽量コンパクト・高性能・高画質キャノン G7XM3の撮影セット		防水・耐侯・耐衝撃、人気の廉価業務用カメラ OM TG-7撮影セット		直交・平行ニコル法と鋭敏色法の歪観察を可能にするセット
G7XM3 Set 定価（税別） OPEN 直販（税別）		TG-7 Set 定価（税別） OPEN 直販（税別） 73,000円		MRV-FH 定価（税別） 同時購入特別価格 で提供します。 直販（税別）

	偏光歪み量計測装置 MRV-SNR 推奨カメラ・オプションセット価格

■　セナルモン法 歪み量計測装置 MRV-SNR セット構成と価格
構成内容など、お気軽にお問い合わせ下さい。　★見積りの分割も可能です。→
※下欄の↓製品番号と↓価格を「見積フォーム」又は「注文フォーム」にコピー&ペーストして下さい
セット内容 / 製品番号	定価 / 直販価格 （全て税別）	本体標準セット	追加オプション
本体Set + G7XM3 Set MRVSNR-G7XM3	定価 直販
本体Set + G7XM3 Set + Filter & Holde Set MRVSNR-FH-G7XM3	定価 直販
本体Set + TG7 Set MRVSNR-TG7	定価 \370,500 直販 \342,000
本体Set + TG7 Set + Filter & Holde Set MRVSNR-FH-TG7	定価 \404,100 直販 \371,000
個別製品 品番と価格	製品名	セナルモン法 ひづみ量計測装置 レインボービュアー 本体標準セット	キヤノン 高性能 カメラセット	OM高耐久 廉価業務用 カメラセット	直行平行ニコル/鋭敏色法観察用 Holder&Filter
	製品番号	MRV-SNR	G7XM3-SET	TG7-SET	MRV-FH
	定価 (税別)	\296,000	OPEN	OPEN	同時購入 特別価格
	直販 (税別)	\269,000		\73,000

※ご不明な点・ご要望など なんでもお気軽にご相談下さい。→

	偏光歪み量・計測実例

1. 検体を設置		2. 測定		3. 判定

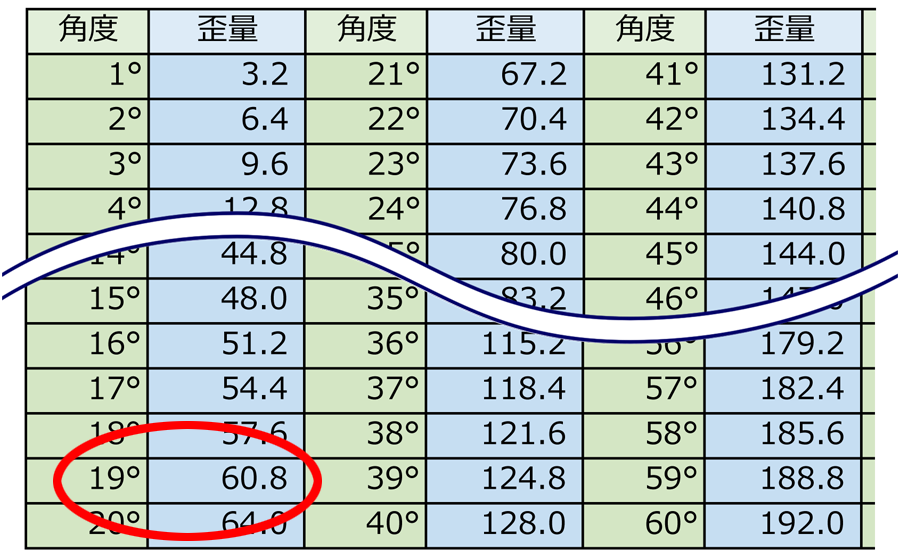

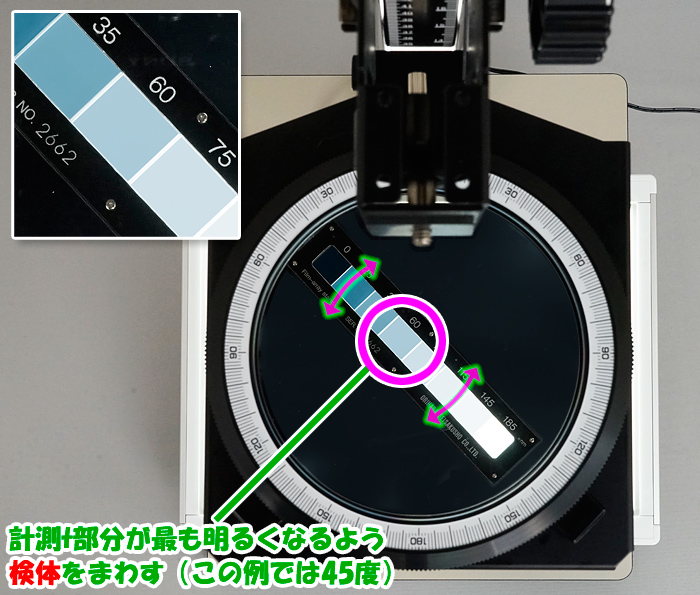

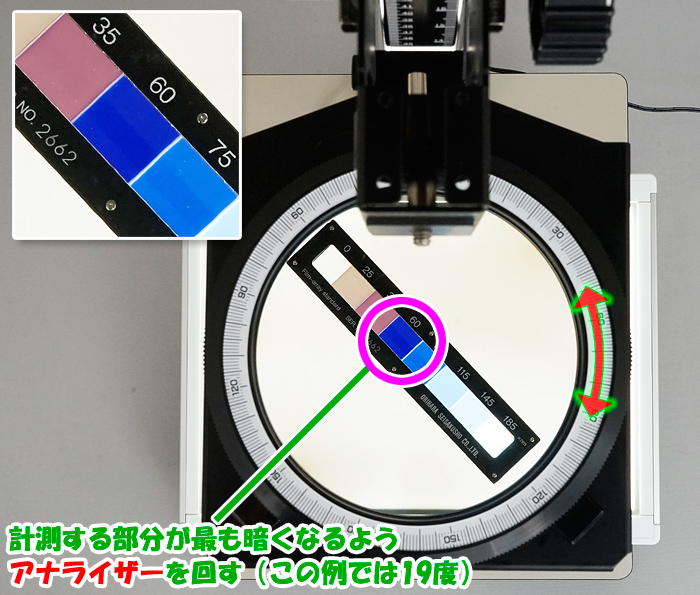

● ● アナライザーを0度の位置にする 調べる個所が一番明るくなる位置に検体を回転		● ● アナライザーを回し、調べる個所が最も暗くなる角度を探す その角度を読み取り、付属の「歪量判定表」で判定する		● この例では、偏光ダイアルがほぼ19度の位置で最も暗くなり、歪み量は60.8と判定されます。
				今回の検体「並列膜型歪み標準器」（別売）の測定部位、歪み量60と一致し、正しく計測されています。

■ 動画で見る・セナルモン法 ひずみ量データ測定の実際

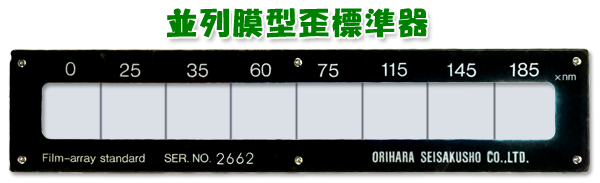

		「並列膜型歪標準器」ひずみ量が数値表示されている標準器です。歪計測装置の校正用機器として使われます。

	歪み量計測 セナルモン法偏光歪検査装置　MRV-SNRの主な特徴

		■ 歪みを定量化・数値に拠る品質管理を可能に
		・	品質基準を決めたり、納入先との良否判定報告には、数値による管理が必須です。セナルモン法歪み検査装置は高い精度で歪み量を測定・定量化します。
		・	迅速な測定が可能であり、効率的な品質管理やプロセス制御に貢献します。
		・	非接触・非破壊で歪みを測定できるため、クリーンな環境や微細な材料にも適しています
■ 広範な用途・アプリケーション
・	プラスチック、ガラスなど透明体製造プロセスにおける歪みの品質管理や異常検出に。				♥ デモ機で有効性の確認をお勧めします　 ※ご注意 : 歪み計測は多くの事例があり、全てを検証していません。お客様の用途での可否をデモ機でお確かめの上購入されることをお勧めします。
・	研究開発分野等の 材料の物性評価や新しい材料設計において、歪み測定や比較が数値化できます。
・	光学製品のレンズ、ミラー、光ファイバーなどの光学製品の歪みや品質の評価など。
■ 大きな対象も丸ごとチェック・高耐久性LED光源
・	高輝度でA4の広い面積の偏光光源ライトボックスは、大きな検体を丸ごとチェックすることができます。
・	光源にLEDを採用してるので、ランプ交換不要で4万時間の半永久的に使用できます。
		■ 大口径 回転アナライザー
		・	今までにない大口径の回転アナライザーで検体全体を見やすく、広い範囲の写真撮影が可能です。
		■ 広可動域の接写スタンド式・堅牢で廉価
		・	接写スタンド式で、分厚い検体から薄く小さい検体まで、観察距離を変えて観察しやすくできます。
		・	取付部は三脚と同じ規格。一般のデジカメは勿論、お持ちのスマホをスマホホルダーMRV-SHで取付けて撮影が可能です。   　★ 今なら無料サービス!!
・	構造を単純化することで堅牢になり、しかも今までにない今までない驚愕の廉価を実現しました。

■ 機能拡張オプションで　直交/平行ニコル・鋭敏色法の検査も可能 （同時購入時特価でご提供）

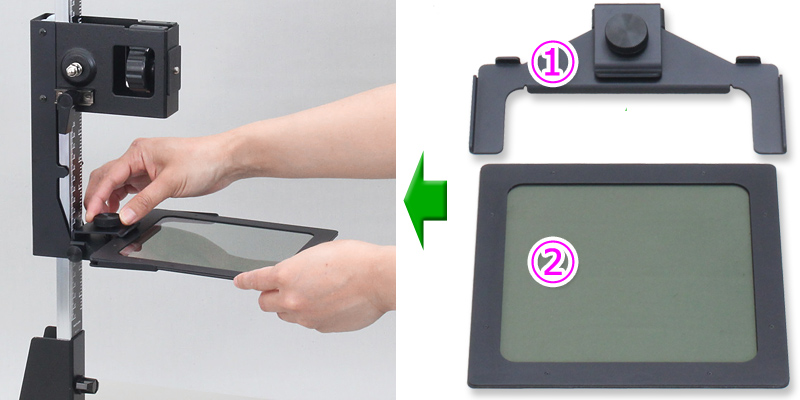

※	別売のフィルターセット「MRV-FH」（直交・平行ニコル/鋭敏色アナライザー + 偏光アナライザーホルダー）の追加で直交ニコル・並行ニコル・鋭敏色法の検査も可能になります。
	直交/平行ニコル法 樹脂の射出成型など、ひずみ量の大きい透明体の観察に向いています。
	鋭敏色法 ガラスなど、ひずみ量の少ない透明体は、直交ニコル法だと色黒の明暗で表現されます。鋭敏色法を使用すると、カラー化され歪の状態が明瞭になります。
MRV-FH 直交ニコル CDケース 直交ニコル 樹脂ケース   直交ニコル ガラスボトル 鋭敏色 ガラスボトル

	推奨 静止画・動画撮影・キヤノン・オリンパスの高性能機種を用意しました。

キヤノンG7XM3 カメラセット		OM TG-7 カメラセット
チルト式見易いモニター・高画質1inch素子		防水・高耐久・人気の廉価業務用カメラ
Canon PowerShot G7X MarkⅢは、光学ズームに加え拡張デジタルで8.2倍、さらに撮影距離50mmからの超マクロ接写が可能。モニターを見やすい角度にできる（チルト式）です。		防水15m、防塵、耐衝撃2.1m、耐荷重100kgf、耐低温-10℃、耐結露といったタフ性能を実現。あらゆるシーンで活用できる今人気の機種、ハードなラボ環境でも安全に撮影を可能にします。
▼G7X MarkⅢ主な仕様		▼OM Tough TG-7主な仕様
詳しくはキヤノンのサイトで　→		詳しくはOMシステム サイトで　→
→         → → ※ 画像は鋭敏色法、別売オプションが必要です	■ A4から実体顕微鏡並みのズームが可能
	・ ・	台座はスタンド式で撮影距離を10cm～32cmと幅広い調整ができます。 さらにカメラのズーム機構で、A4の広い範囲から、実体顕微鏡に迫るい拡大マクロ撮影が可能です。

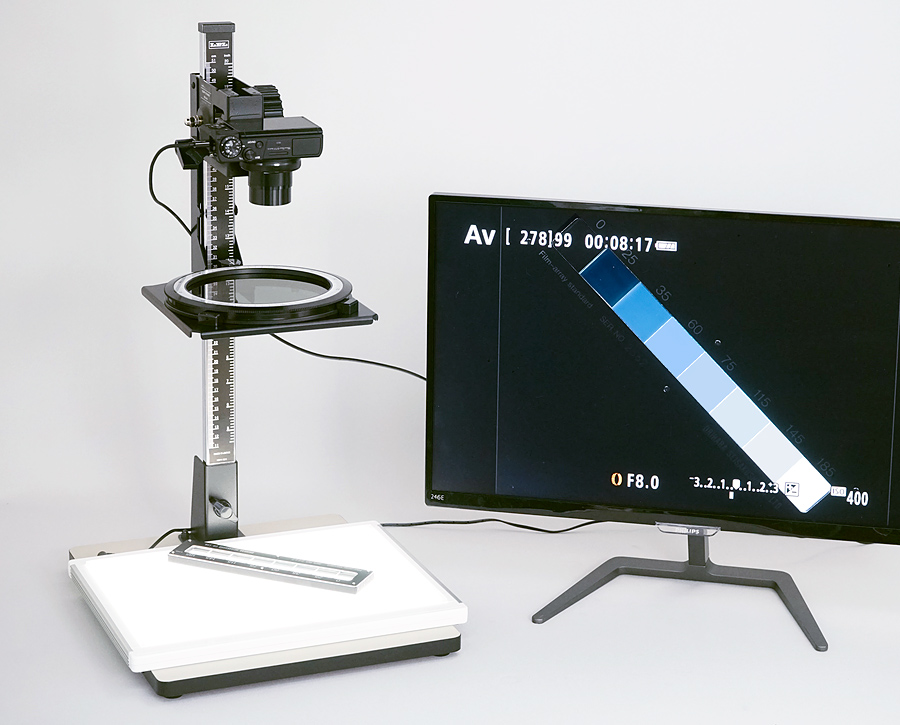

■ 4K & Full HD 動画記録とリモートセッション    ・ 両機種とも、4Kと1920 × 1080のフルハイビジョンの動画記録ができます。　　　　　　　　　　　　　　　 ・ 市販のHDMIケーブルでTVにつなぎ、多人数でライブ画像を観察・評価が可能なほか、内蔵Wi-Fiで取引先とのリモートコミュニケーションも可能になります。

	LED偏光歪検査装置　主な仕様

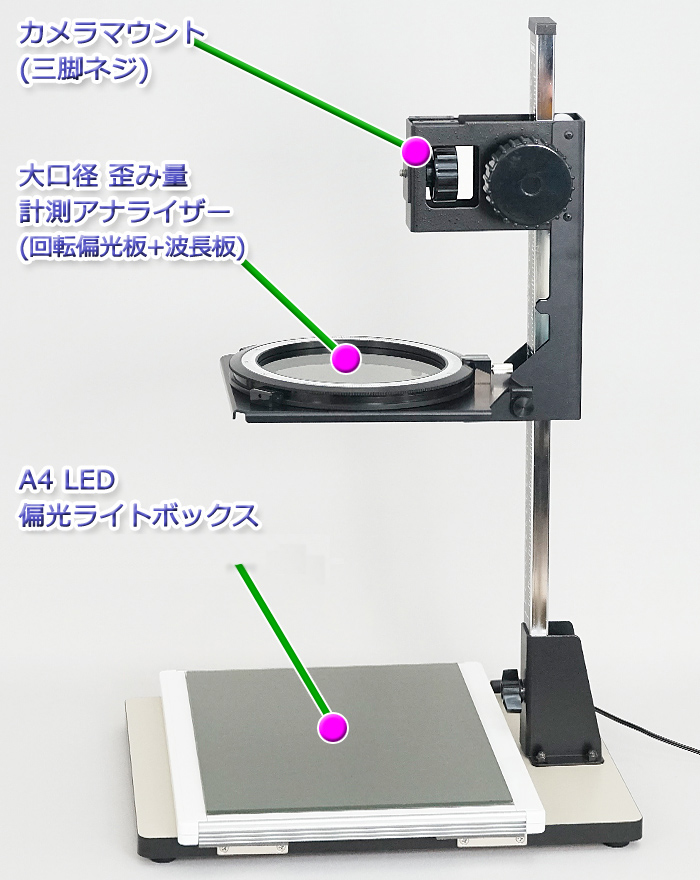

■　仕様　本体部
◆　LEDライトボックス発光面	液晶パネル用ハイコントラスト直線偏光板　サイズ 210mm × 297mm
◆　歪み量計測 回転アナライザー	固定部1/4位相差板　回転部偏光板　直径180mm　有効径 138mm
◆　作動距離の調整範囲	ライトボックス~アナライザーフィルター =　100mm ~ 320mm まで調整可能
◆　本体サイズ 台座面+支柱	台座部　幅300mm × 奥行360mm × 支柱 高さ574mm(床面より)
◆　重量	本体 2.7kg　LEDライトボックス 1.5kg
◆　電源 (ライトボックス用)	imput: AC 100V~240V (50/60Hz ) ユニバーサル　output DC 12V 1A
◆　本体標準セット内容
①大型ベース台座　②カメラマウント付き 可動支柱　③歪み量計測回転アナライザー　④A4・大型偏光LEDライトボックス　⑤AC-DC 電源アダプタ ⑥角度/歪み量判定表 　+スマホ撮影ホルダー無料サービス

■　仕様　デジタルカメラ Canon PowerShot G7X MarkⅢ
◆ 撮像素子	有効画素数　2010万画素 　1.0型(1inch)CMOS
◆ 記録画素数・静止画（最大）	RAW 5472 × 3648画素
◆ 記録画素数・動画（最大）	4K：3840×2160（29.97fps：約120Mbps） フルHD：1920×1080（119.88fps：約120Mbps／59.94fps：約60Mbps／29.97fps：約30Mbps） HD：1280×720（59.94fps：約26Mbps）
◆ 焦点距離［35mmフィルム換算	8.8（W）-36.8mm（T）［24（W）-100mm（T）］
◆ ズーム範囲	光学ズーム倍率 4.2倍 デジタルズーム倍率 約4.0倍
◆ 撮影距離（レンズ先端より）	オート：5cm～∞（W）／40cm～∞（T）マクロ：5cm～50cm（W）
◆ 撮影範囲(最短撮影距離時)	94 × 63mm（W）／150 × 100mm（T）
◆ ISO感度（推奨露光指数）	オート、ISO 125～12800
◆ 大きさ（幅・高さ・奥行き）	105.5 × 60.9 × 42.2mm
◆　偏光歪み撮影用 G7XM3 セット構成 ① ② ③ ④ ⑤ G7X MarkⅢカメラ本体 16GB SDHDカード リチウムイオン バッテリー バッテリーチャージャー USBケーブル
※G7XM3カメラについてより詳しくはメーカーサイトを参照ください　→

■　仕様　デジタルカメラ OM Tough TG-7
◆ 撮像素子	有効画素数 1200万画素 　1/2.33インチ
◆ 記録画素数・静止画（最大）	RAW: 4000×3000　　JPEG: 4000×3000～1280×960
◆ 記録画素数・動画（最大）	3840×2160（4K）/ 30p、25p / IPB（約102Mbps） 1920 x 1080 (FHD) / 60p、50p、30p、25p / IPB（約52Mbps、約30Mbps、約18Mbps） 1280×720（HD）/ 30p、25p / IPB（約26Mbps、約14Mbps、約10Mbps）
◆ 焦点距離［35mmフィルム換算	4.5mm ～ 18.0mm（25mm ～ 100mm）
◆ ズーム範囲	光学ズーム倍率 4.0倍
◆ 撮影距離（レンズ先端より）	W / T：0.1m ～ ∞（スーパーマクロ：f=5.4mmまで0.1m～0.3m　f=5.4mm以上0.01ｍ～0.3ｍ、顕微鏡：0.01m ～ 0.30m）
◆ ISO感度（推奨露光指数）	オート/マニュアル 100 - 12800
◆ 防水・防塵	15m JIS / IEC保護等級8級（IPX8）・JIS / IEC保護等級6級（IP6X）
◆ 耐低温・耐衝撃	-10℃・2.1ｍ
◆ 大きさ（幅・高さ・奥行き）	約113.9 × 65.8 × 32.7ｍｍ
◆　偏光歪み撮影用 TG-7 セット構成 ① ② ③ ④ OM Tough TG-7カメラ本体 16GB SDHDカード リチウムイオン バッテリー USBケーブル
※OM Tough TG-7カメラについてより詳しくはメーカーサイトを参照ください　→
