　歪み検査器　広視野観察・撮影装置

	超広視野・大作動距離　偏光歪み検査撮影装置 LEDレインボービュアー ST

■ 直交/並行ニコル・鋭敏色法観察が1台で - 超広視野のLED偏光ひずみ検査・撮影装置
今までに無い大型A4サイズの偏光ライトステージと広い面積の観察側アナライザーを採用、撮影距離を自由にズーミング可能な接写台方式で、大きな検査対象から微小部品まで、記録することを可能にしました。高耐久LED光源と堅牢なシステム、しかも従来の偏光歪み検査器では考えられない廉価を実現しました。

　純国産製品

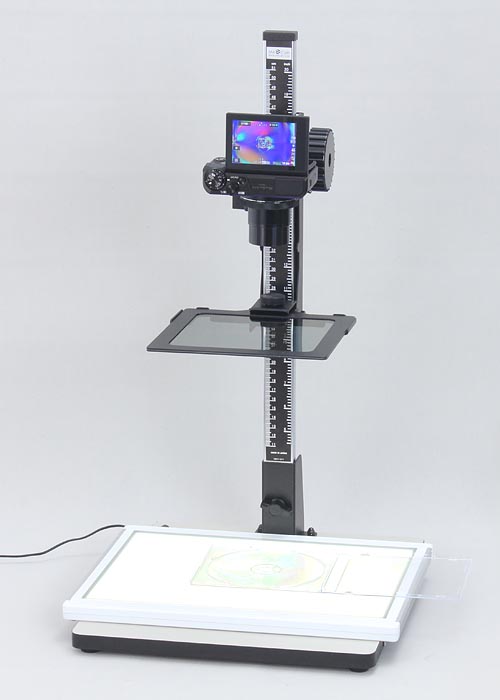

■ 画像はカメラセット・MRVST-G7XM3　

直交ニコル法 / 鋭敏色法両用

直交ニコル法: 透明樹脂等の歪検査用		鋭敏色法: ガラス等歪量の少ない検査用

	偏光歪検査装置 LEDレインボービュアー標準構成と価格

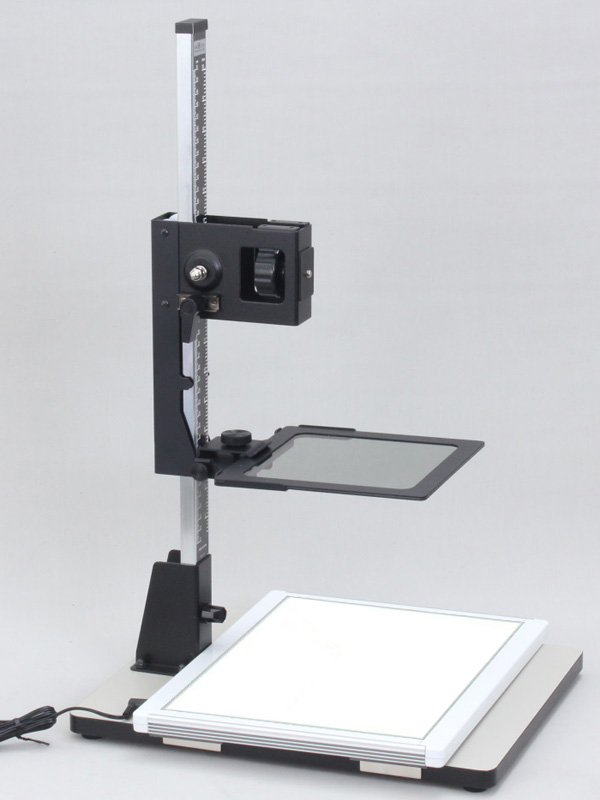

■ 偏光ひずみ検査装置「MRV-ST」標準セット

製品名	品番	定価（税別）	直販（税別）
LEDレインボービュアー ST 本体セット（カメラ別）	MRV-ST	\176,100	\160,000

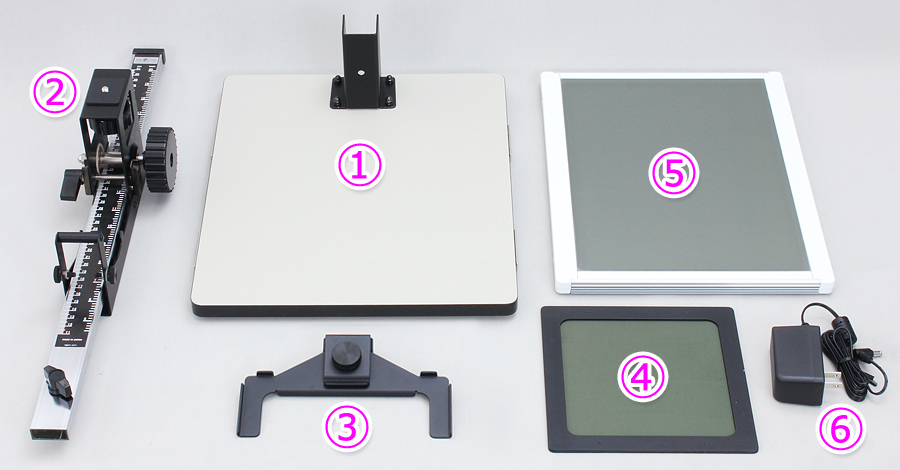

① 大型ベース台座② カメラマウント付き可動支柱 / ③ 偏光アナライザーホルダー / ④ 直交・平行ニコル/鋭敏色アナライザー / ⑤ A4・大型LED偏光ライトボックス / ⑥ AC-DC 電源アダプター　+ スマホ撮影ホルダー

※ご不明な点・ご要望など なんでもお気軽にご相談下さい。→

　■ 推奨カメラ

■お持ちのスマホで撮影

キヤノンG7XM3 カメラセット

OM TG-7 カメラセット

スマホ撮影ホルダー

G7XM3-SET

TG7-SET

MRV-SH

可動モニターハイエンドカメラ

廉価 防水高耐久業務用カメラ

　★ 今なら無料サービス!!　

軽量コンパクト・高性能・高画質キャノン G7XM3の撮影セット

防水・耐侯・耐衝撃、業務用カメラ OM TG-7高コスパ撮影セット

お手持ちのスマホを構成図②の可動支柱に取付けて撮影できます
※ スマホは含まれません
※ 取り付け可能幅=55～105mm

	G7XM3 Set

定価（税別）	OPEN

直販（税別）

	TG-7 Set

定価（税別）	OPEN

直販（税別）	73,000円

	偏光ひずみ検査装置 MRV-ST 推奨カメラ・オプションセット価格

　■　セナルモン法歪み量計測装置 MRV-ST セット構成と価格

構成内容など、お気軽にお問い合わせ下さい。　★見積りの分割も可能です。→　

※下欄の↓製品番号と↓価格を「見積フォーム」又は「注文フォーム」にコピー&ペーストして下さい

セット内容 / 製品番号

定価 / 直販価格
（全て税別）

本体標準セット

追加オプション

本体Set + G7XM3 Set
MRVST-G7XM3

定価
直販

本体Set + TG-7 Set
MRVST-TG7

定価	\250,600
直販	\233,000

個別製品
品番と価格

製品名

偏光ひずみ検査装置
レインボービュアーST
本体標準セット

キヤノン
高性能
カメラセット

OM高耐久
廉価業務用
カメラセット

製品番号

MRV-ST

G7XM3-SET

TG7-SET

定価 (税別)

\176,100

OPEN

直販 (税別)

\160,000

\73,000

※ご不明な点・ご要望など なんでもお気軽にご相談下さい。→

	LED偏光歪検査撮影装置　MRV-STの主な特徴

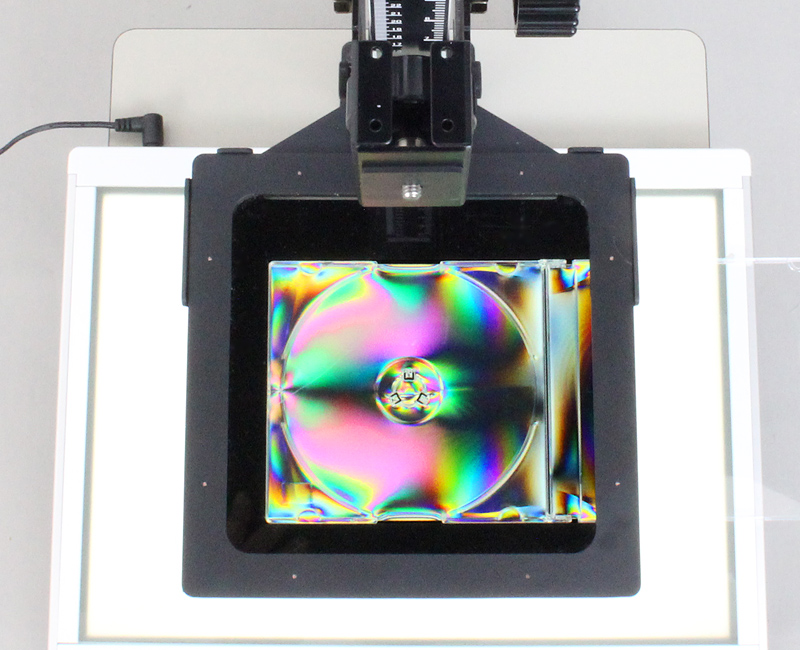

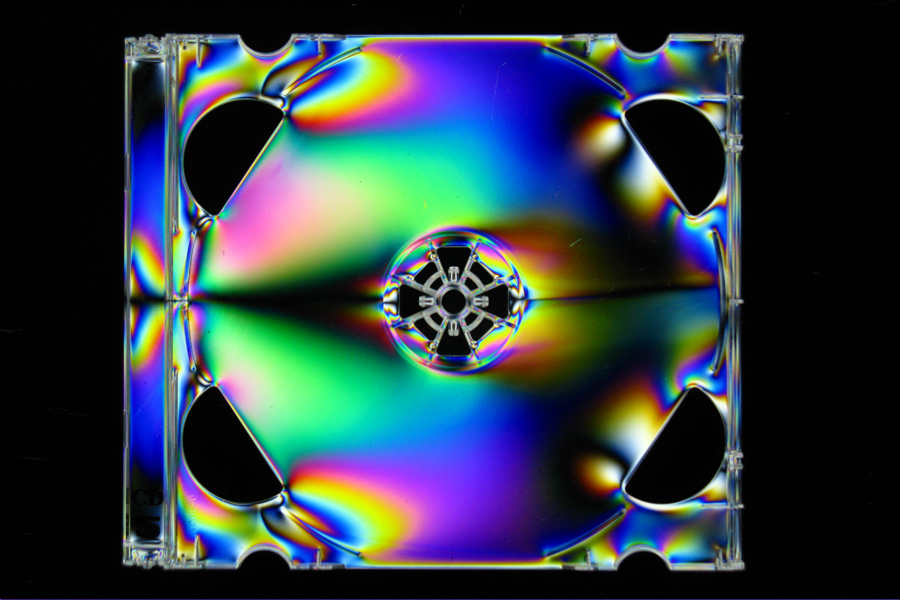

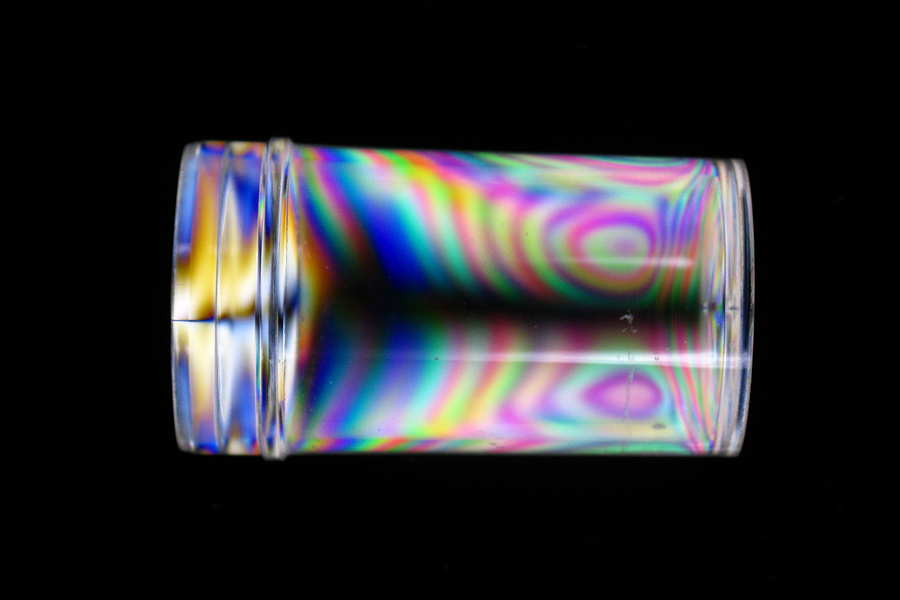

直交ニコル・CDケース		直交ニコル・樹脂ケース


直交ニコル・ガラスボトル		鋭敏色・ガラスボトル

　■ 直交ニコル・並行ニコル・鋭敏色法の一台三役

・

偏光板専門店、美舘のオリジナル工夫で、直交ニコル、並行ニコル・鋭敏色観察法を1つのフィルターの表裏を使用することで実現しました。

・

※直交ニコル法
樹脂の射出成型など、ひずみ量の大きい透明体の観察に向いています。

・

※鋭敏色法
ガラスなど、ひずみ量の少ない透明体は、直交ニコル法だと色黒の明暗で表現されます。鋭敏色法を使用すると、カラー化され歪の状態が明瞭になります。

　■ 大きな検体も丸ごとチェック・高耐久性LED光源

・

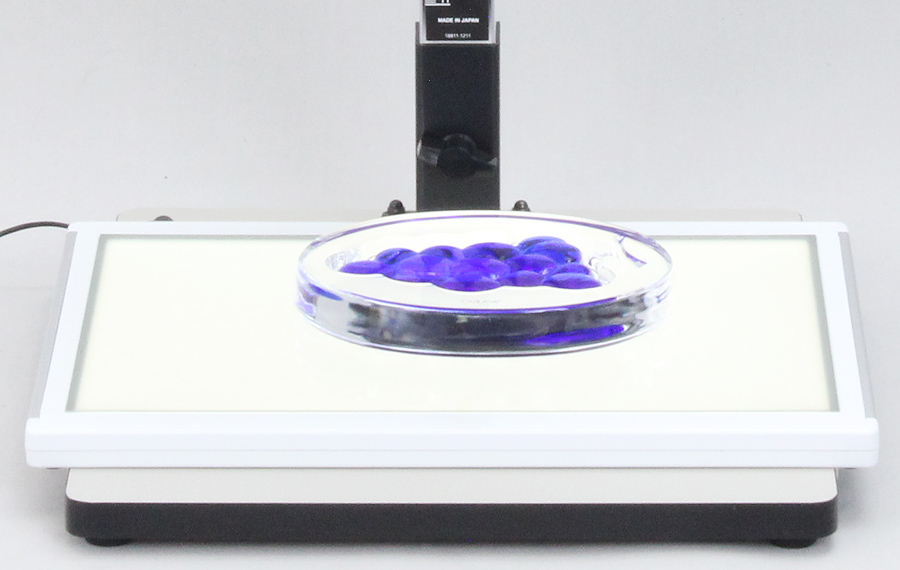

高輝度でA4の広い面積の偏光光源ライトボックスは、大きな検体を丸ごとチェックすることができます。

・

光源にLEDを採用してるので、ランプ交換不要で4万時間の半永久的に使用できます。

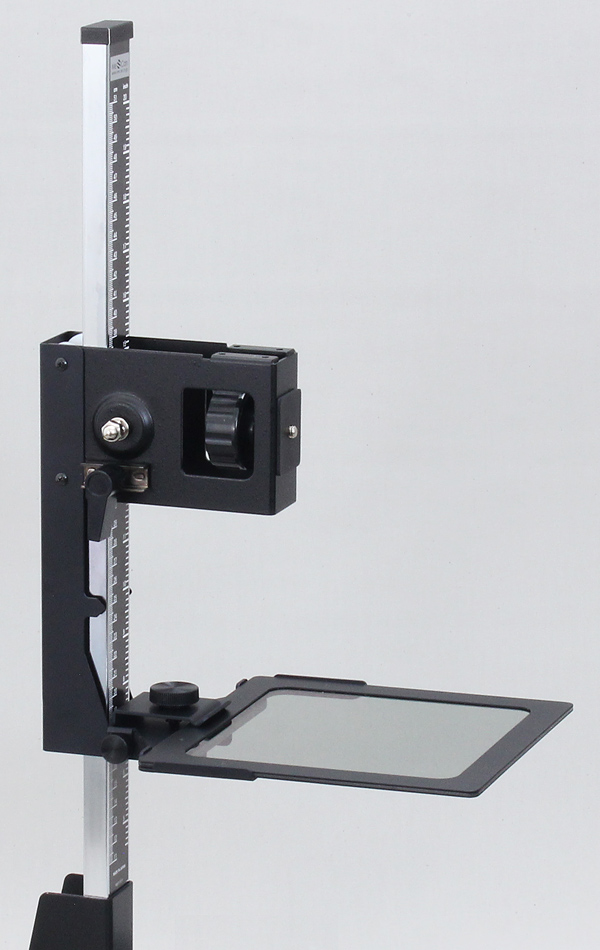

　■ 広可動域の接写スタンド式・堅牢で廉価

・

接写スタンド式で、分厚い検体から薄く小さい検体まで、観察距離を変えて観察しやすくできます。

・

取付部は三脚と同じ規格。一般のデジカメは勿論、お持ちのスマホをスマホホルダーMRV-SHで取付けて撮影が可能です。
♥ 今なら無料サービス!!

・

構造を単純化することで堅牢になり、しかも今までにない価格帯を実現しました。

	推奨静止画・動画撮影・キヤノン・オリンパスの高性能機種を用意しました。

キヤノンG7XM3 カメラセット

OM TG-7 カメラセット

チルト式見易いモニター・高画質1inch素子

防水・高耐久・人気の廉価業務用カメラ

Canon PowerShot G7X MarkⅢは、光学ズームに加え拡張デジタルで8.2倍、さらに撮影距離50mmからの超マクロ接写が可能。モニターを見やすい角度にできる（チルト式）です。

防水15m、防塵、耐衝撃2.1m、耐荷重100kgf、耐低温-10℃、耐結露といったタフ性能を実現。あらゆるシーンで活用できる今人気の機種、ハードなラボ環境でも安全に撮影を可能にします。

▼G7X MarkⅢ主な仕様

▼OM Tough TG-7主な仕様

詳しくはキヤノンのサイトで　→

詳しくはOMシステムサイトで　→

		→

→		→

※ 画像は鋭敏色法、別売オプションが必要です

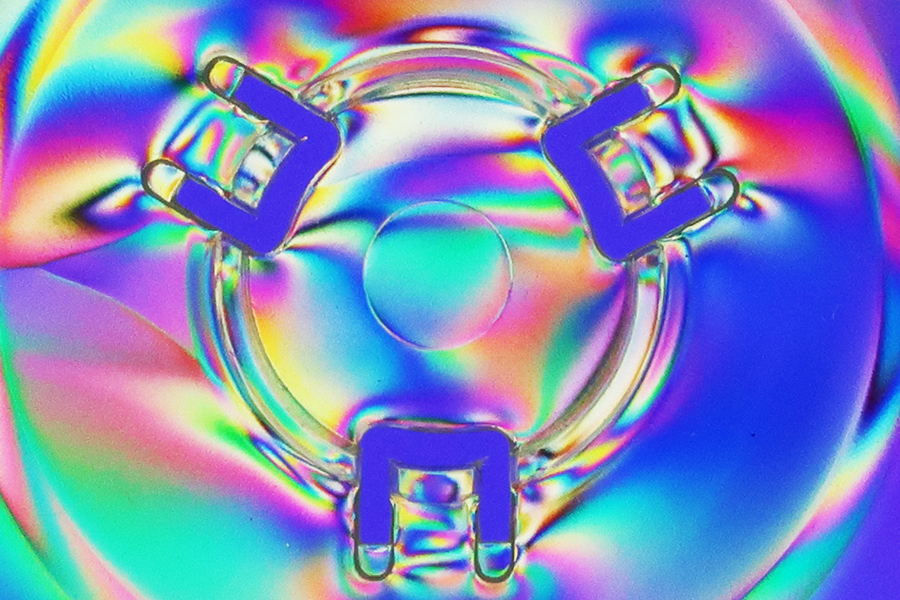

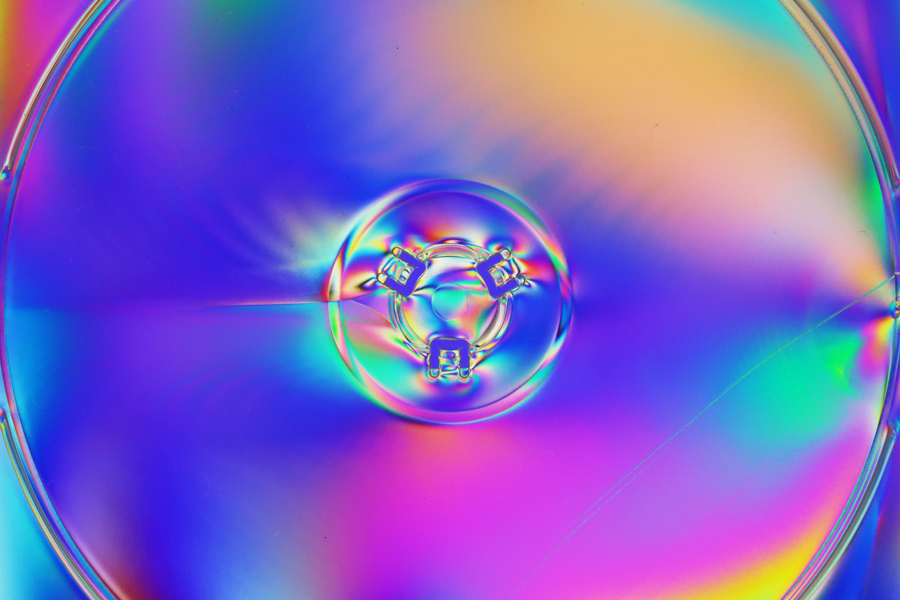

　■ A4から実体顕微鏡並みのズームが可能

・

・

台座はスタンド式で撮影距離を10cm～32cmと幅広い調整ができます。
さらにカメラのズーム機構で、A4の広い範囲から、実体顕微鏡に迫るい拡大マクロ撮影が可能です。

■ 4K & Full HD 動画記録とリモートセッション
・	両機種とも、4Kと1920 × 1080のフルハイビジョンの動画記録ができます。

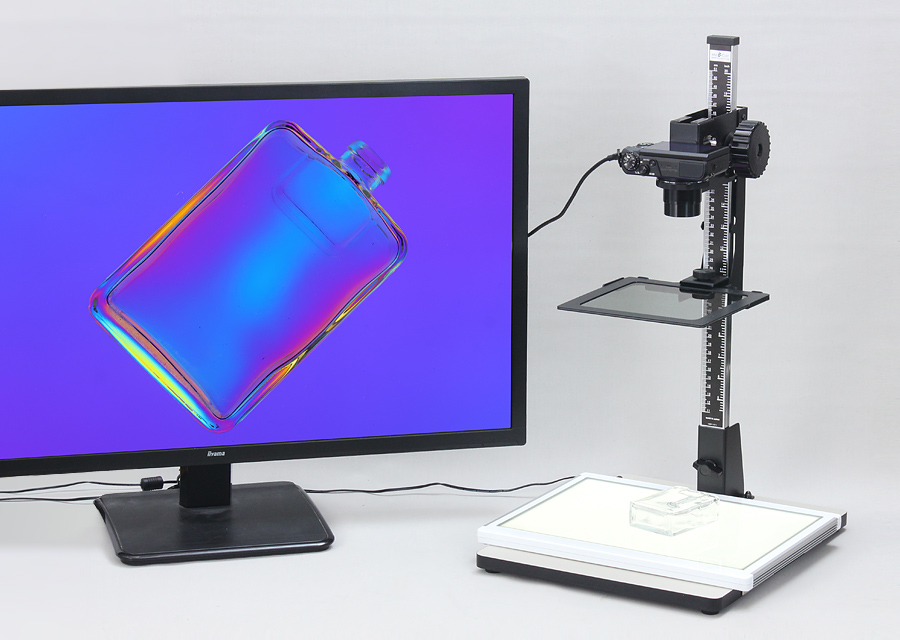

・	市販のHDMIケーブルでTVにつなぎ、多人数でライブ画像を観察・評価が可能なほか、内蔵Wi-Fiで取引先とのリモートコミュニケーションも可能になります。

	偏光ひずみ計　歪計測装置測の組み立て&使用例

※ デモ機・無償貸出してます。

	LED偏光歪検査装置　主な仕様

　■　仕様　本体部

◆　LEDライトボックス発光面

液晶パネル用ハイコントラスト直線偏光板　サイズ 210mm × 297mm

◆　アナライザーフィルター

直線偏光板/高透過率鋭敏色板　外寸 177mm x 177mm　有効143mm x 143mm

◆　作動距離の調整範囲

ライトボックス~アナライザーフィルター =　100mm ~ 320mm まで調整可能

◆　本体サイズ台座面+支柱

台座部　幅300mm × 奥行360mm × 支柱高さ574mm(床面より)

◆　重量

本体 2.7kg　LEDライトボックス 1.5kg

◆　電源 (ライトボックス用)

imput: AC 100V~240V (50/60Hz ) ユニバーサル　output DC 12V 1A

◆　付属品

①
②
③
④
⑤
⑥

大型ベース台座
カメラマウント付き可動支柱
偏光アナライザーホルダー
直交・並行ニコル・鋭敏色アナライザー
A4・大型偏光LEDライトボックス
AC-DCアダプター
+ スマホ撮影ホルダー無料サービス

　■　仕様　デジタルカメラ Canon PowerShot G7X MarkⅢ

◆ 撮像素子

有効画素数　2010万画素　1.0型(1inch)CMOS

◆ 記録画素数・静止画（最大）

RAW 5472 × 3648画素

◆ 記録画素数・動画（最大）

4K：3840×2160（29.97fps：約120Mbps）フルHD：1920×1080（119.88fps：約120Mbps／59.94fps：約60Mbps／29.97fps：約30Mbps）
HD：1280×720（59.94fps：約26Mbps）

◆ 焦点距離［35mmフィルム換算

8.8（W）-36.8mm（T）［24（W）-100mm（T）］

◆ ズーム範囲

光学ズーム倍率 4.2倍デジタルズーム倍率約4.0倍

◆ 撮影距離（レンズ先端より）

オート：5cm～∞（W）／40cm～∞（T）マクロ：5cm～50cm（W）

◆ 撮影範囲(最短撮影距離時)

94 × 63mm（W）／150 × 100mm（T）

◆ ISO感度（推奨露光指数）

オート、ISO 125～12800

◆ 大きさ（幅・高さ・奥行き）

105.5 × 60.9 × 42.2mm

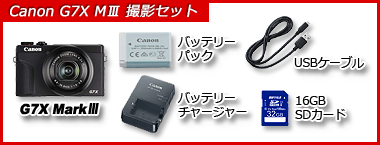

◆　偏光歪み撮影用 G7XM3 セット構成

①
②
③
④
⑤

G7X MarkⅢカメラ本体
16GB SDHDカード
リチウムイオンバッテリー
バッテリーチャージャー
USBケーブル

　※G7XM3カメラについてより詳しくはメーカーサイトを参照ください　→　

　■　仕様　デジタルカメラ OM Tough TG-7

◆ 撮像素子

有効画素数 1200万画素　1/2.33インチ

◆ 記録画素数・静止画（最大）

RAW: 4000×3000　　JPEG: 4000×3000～1280×960

◆ 記録画素数・動画（最大）

3840×2160（4K）/ 30p、25p / IPB（約102Mbps）
1920 x 1080 (FHD) / 60p、50p、30p、25p / IPB（約52Mbps、約30Mbps、約18Mbps）
1280×720（HD）/ 30p、25p / IPB（約26Mbps、約14Mbps、約10Mbps）

◆ 焦点距離［35mmフィルム換算

4.5mm ～ 18.0mm（25mm ～ 100mm）

◆ ズーム範囲

光学ズーム倍率 4.0倍

◆ 撮影距離（レンズ先端より）

W / T：0.1m ～ ∞（スーパーマクロ：f=5.4mmまで0.1m～0.3m　f=5.4mm以上0.01ｍ～0.3ｍ、顕微鏡：0.01m ～ 0.30m）

◆ ISO感度（推奨露光指数）

オート/マニュアル 100 - 12800

◆ 防水・防塵

15m JIS / IEC保護等級8級（IPX8）・JIS / IEC保護等級6級（IP6X）

◆ 耐低温・耐衝撃

-10℃・2.1ｍ

◆ 大きさ（幅・高さ・奥行き）

約113.9 × 65.8 × 32.7ｍｍ

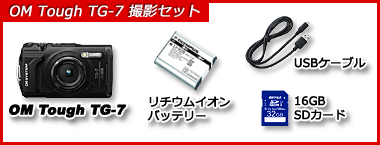

◆　偏光歪み撮影用 TG-7 セット構成

①
②
③
④

M Tough TG-7カメラ本体
16GB SDHDカード
リチウムイオンバッテリー
USBケーブル

　※OM Tough TG-7カメラについてより詳しくはメーカーサイトを参照ください　→　

※ご不明な点・ご要望など なんでもお気軽にご相談下さい。→
