　Cマウンカメラトレンズ 2/3nch 6Mg Pix対応 TAMRON M23FMシリーズ

*「対応素子サイズ」及び「対応画素数」は 対応可能な最大数値です。それより少ない素子への使用は問題ありません。

M23FM06
F:6mm		 M23FM08
F:8mm		 M23FM12
F:12mm		 M23FM16
F:16mm		 M23FM25
F:25mm		 M23FM35
F:35mm		 M23FM50
F:50mm		 オプション


　6Mpix 2/3inchセンサー対応　Cマウントレンズ M23シリーズの特長


■ 高解像/低ディストーション
・2.5μm ピクセルピッチに対応、中心から周辺まで超高解像度を実現
・絞り羽根形状の工夫により、6枚でも従来の8枚と同等性能を維持。
M23シリーズ
リーフレット
■ 工業用設計
・各焦点距離のレンズ設計に応じた最適なフォーカスロック方式を採用
・衝撃・耐久にすぐれた設計により光学性能を維持
■ 利便性向上
・フォーカス回転角を大きく取り、ピント合わせの煩雑さを軽減
・新設計でフォーカス時にレンズのメカ全長が変わらないように工夫







 ■ M23FM06 f=6mm C-mount Lens

Cマウントレンズ　f=6mm 6メガピクセル 2/3inchセンサー対応

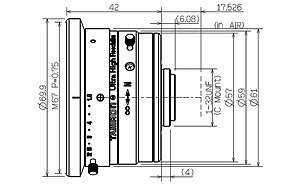

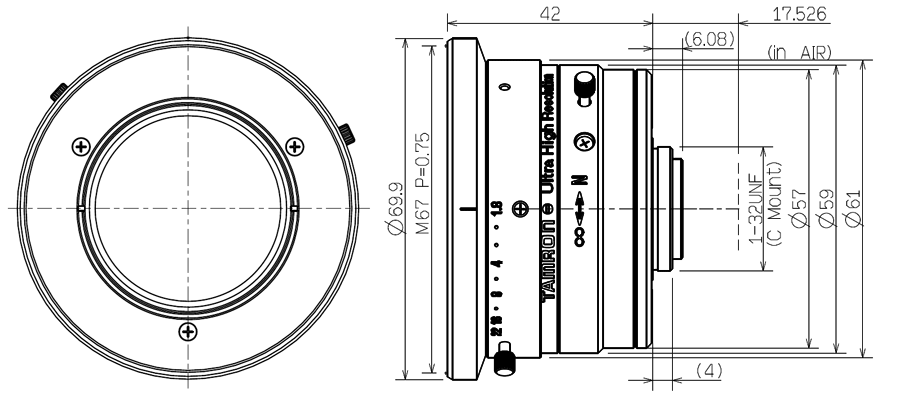

Cマウントレンズ　寸法図　M23FM06




品番 定価（税別） 直販（税別）
M23FM06 オープン \55,300

 ■ 主な仕様
 型番   M23FM06
 適合素子サイズ   2/3~1/4 inch
 マウント   Cマウント
 焦点距離   6mm
 絞り範囲   f1.8～f22
 画角
（水平ｘ垂直）		  2/3型  74.3゜x58.4゜
 1/2型  56.8゜x43.6゜
 1/3型  43.6゜x33.1゜
 フォーカス範囲  0.1m～∞
 操作方法  フォーカス  手動（ロック付き）
 絞り  手動（ロック付き）
 フィルターネジ径   M67 P=0.75mm
 対応波長   可視光域
 動作温度範囲   -10℃～+70℃
 重量  240g ±10g

撮影対象の大きさにより、下表を参考にお選びください。
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング		 撮影
距離		 撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000.0 1545.8x1134.7 1098.3x812.3 812.3x603.9
98.4 179.8x130.9 126.6x93.2 93.2x69.2
0.5mm 56.8 117.6x85.1 82.3x60.5 60.5x44.8
27.8 73.0x52.3 50.5x37.0 37.0x27.4
1mm 19.3 60.6x43.2 41.7x30.4 30.4x22.5
10.5 46.7x33.0 31.8x23.2 23.2x17.1
1.5mm 6.8 41.5x29.2 28.1x20.4 20.4x15.0
2.7 34.8x24.2 23.4x16.9 16.9x12.4
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです

※ご不明な点・ご要望など なんでもお気軽にご相談下さい。→

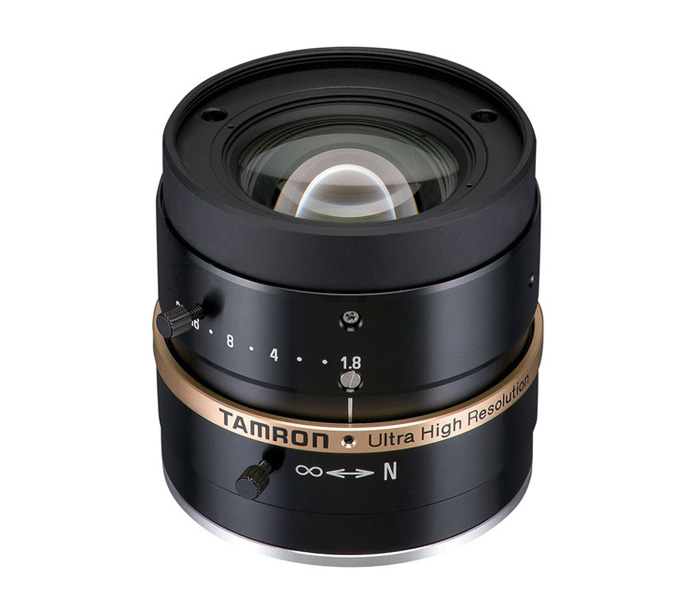

■ M23FM08 f=8mm C-mount Len

Cマウントレンズ　f=8mm 6メガピクセル 2/3inchセンサー対応

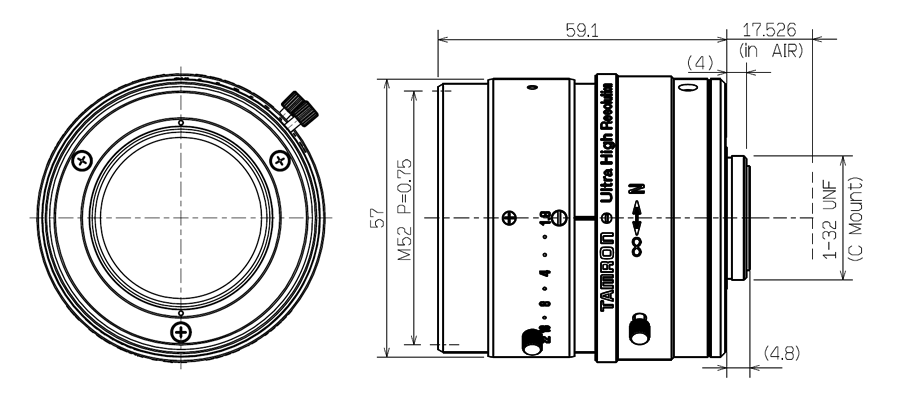

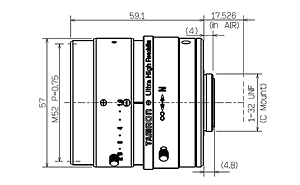

Cマウントレンズ　寸法図　M23FM08




品番 定価（税別） 直販（税別）
M23FM08 オープン \55,300

 ■ 主な仕様
 型番   M23FM08
 適合素子サイズ   2/3~1/4 inch
 マウント   Cマウント
 焦点距離   8mm
 絞り範囲   f1.8～f22
 画角
（水平ｘ垂直）		  2/3型  58.5° x45.1°
 1/2型  43.8° x33.3°
 1/3型  33.3° x25.2°
 フォーカス範囲  0.1m～∞
 操作方法  フォーカス  手動（ロック付き）
 絞り  手動（ロック付き）
 フィルターネジ径   M52 P=0.75mm
 対応波長   可視光域
 動作温度範囲   -10℃～+70℃
 重量  280g ±10g

撮影対象の大きさにより、下表を参考にお選びください。
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング		 撮影
距離		 撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000.0 1145.5x848.0 821.4x611.2 611.2x456.3
98.3 134.8x99.2 108.8x71.3 71.3x53.2
0.5mm 111.8 149.1x109.8 120.3x79.0 79.0x58.9
42.2 71.3x52.2 57.3x37.4 37.4x27.9
1mm 46.1 75.3x55.2 60.6x39.6 39.6x29.5
22.3 48.7x35.5 39.0x25.4 25.4x18.9
1.5mm 24.1 50.7x37.0 40.6x26.5 26.5x19.7
12.1 37.2x27.0 29.7x19.3 19.3x14.3
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです

※ご不明な点・ご要望など なんでもお気軽にご相談下さい。→







 ■ M23FM12 f=12mm C-mount Lens

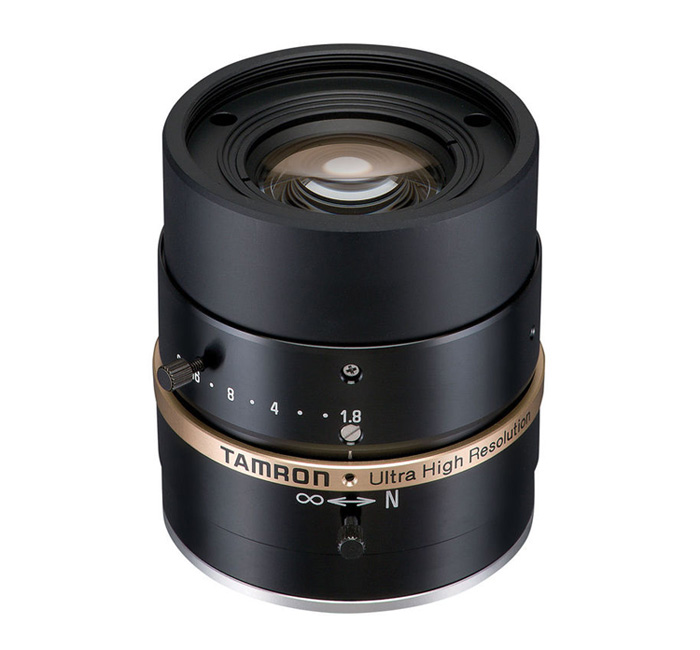

Cマウントレンズ　f=12mm 6メガピクセル 2/3inchセンサー対応

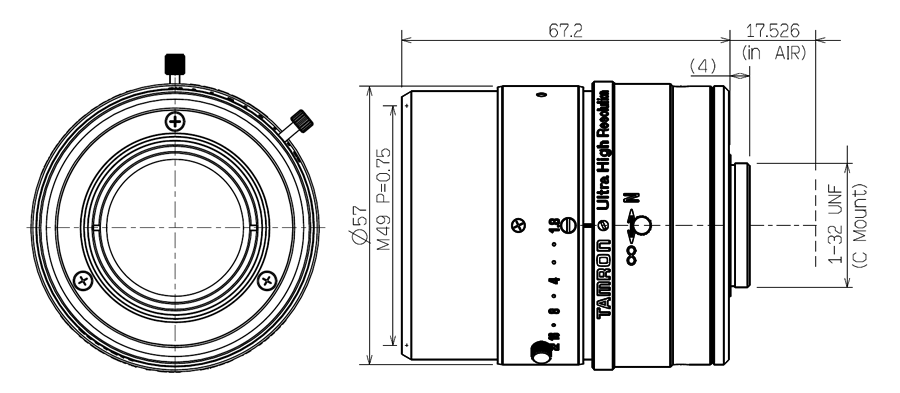

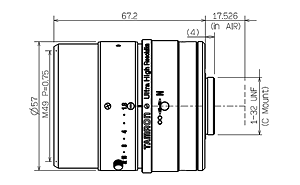

Cマウントレンズ　寸法図　M23FM12




品番 定価（税別） 直販（税別）
M23FM12 オープン \55,300
　
 ■ 主な仕様
 型番   M23FM12
 適合素子サイズ   2/3~1/4 inch
 マウント   Cマウント
 焦点距離   12mm
 絞り範囲   f1.8～f22
 画角
（水平ｘ垂直）		  2/3型  40.5°x30.9°
 1/2型  30.0°x22.7°
 1/3型  22.7°x17.1°
 フォーカス範囲  0.1m～∞
 操作方法  フォーカス  手動（ロック付き）
 絞り  手動（ロック付き）
 フィルターネジ径   M49 P=0.75mm
 対応波長   可視光域
 動作温度範囲   -10℃～+70℃
 重量  333g ±10g

撮影対象の大きさにより、下表を参考にお選びください。
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング		 撮影
距離		 撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000.0 757.4x566.6 549.3x411.3 411.3x308.1
95.9 90.5x67.4 65.3x48.8 48.8x36.5
0.5mm 257.4 209.5x156.5 151.7x113.4 113.4x84.9
59.6 63.6x47.2 45.8x34.2 34.2x25.6
1mm 116.2 105.4x78.5 76.1x56.9 56.9x42.6
40.0 49.1x36.4 35.3x26.3 26.3x19.7
1.5mm 69.2 70.7x52.5 50.9x38.0 38.0x28.4
27.9 40.0x29.6 28.7x21.4 21.4x16.0
5mm 3.4 21.9x16.1 15.6x11.6 11.6x8.6
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです

※ご不明な点・ご要望など なんでもお気軽にご相談下さい。→







 ■ M23FM16 f=16mm C-mount Lens

Cマウントレンズ　f=16mm 6メガピクセル 2/3inchセンサー対応

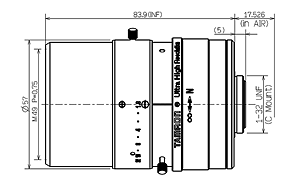

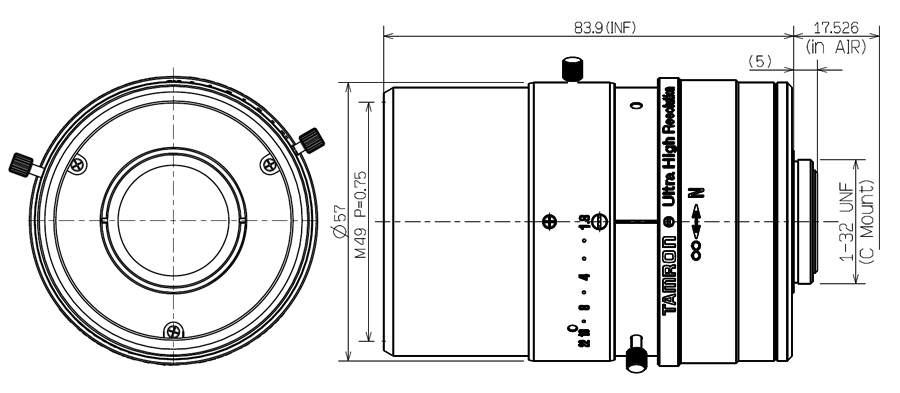

Cマウントレンズ　寸法図　M23FM16




品番 定価（税別） 直販（税別）
M23FM16 オープン \54,000
　
 ■ 主な仕様
 型番   M23FM16
 適合素子サイズ   2/3~1/4 inch
 マウント   Cマウント
 焦点距離   16mm
 絞り範囲   f1.8～f22
 画角
（水平ｘ垂直）		  2/3型  30.1°x22.8°
 1/2型  22.1°x16.6°
 1/3型  16.6°x12.5°
 フォーカス範囲  0.1m～∞
 操作方法  フォーカス  手動（ロック付き）
 絞り  手動（ロック付き）
 フィルターネジ径   M49 P=0.75mm
 対応波長   可視光域
 動作温度範囲   -10℃～+70℃
 重量  358g ±10g

撮影対象の大きさにより、下表を参考にお選びください。
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング		 撮影
距離		 撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000.0 557.0x416.8 404.1x302.6 302.6x226.7
78.4 61.2x45.8 44.4x33.2 33.2x24.9
0.5mm 508.3 292.3x218.7 212.0x158.7 158.7x118.9
58.7 50.6x37.8 36.7x27.5 27.5x20.6
1mm 236.6 146.2x109.3 106.0x79.4 79.4x59.5
44.9 43.1x32.3 31.3x23.4 23.4x17.5
1.5mm 146.0 97.5x72.9 70.7x52.9 52.9x39.6
34.6 37.6x28.1 27.2x20.4 20.4x15.3
5mm 19.3 29.2x21.9 21.2x15.9 15.9x11.9
1.6 19.8x14.8 14.3x10.7 10.7x8.0
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです

※ご不明な点・ご要望など なんでもお気軽にご相談下さい。→

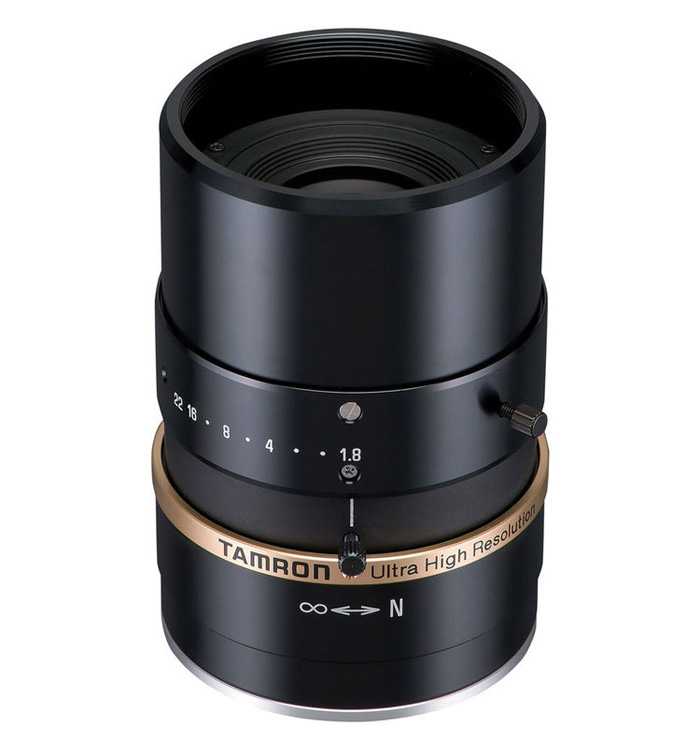

 ■ M23FM25 f=25mm C-mount Lens

Cマウントレンズ　f=25mm 6メガピクセル 2/3inchセンサー対応

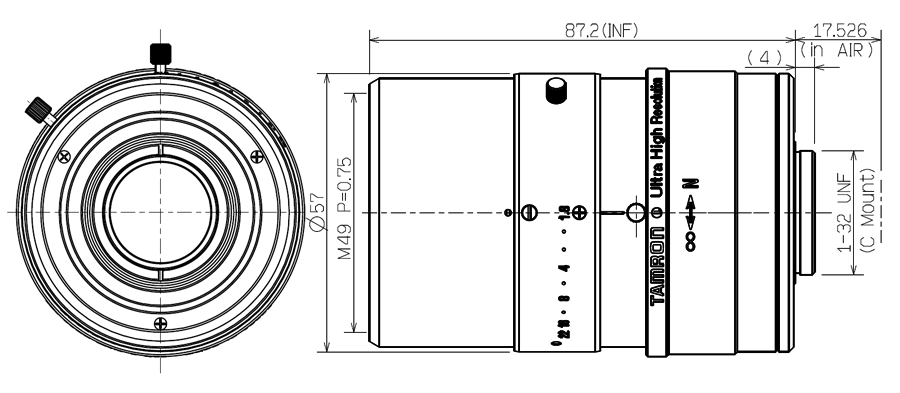

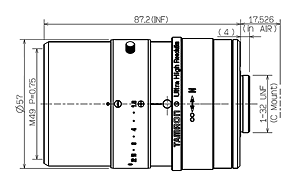

Cマウントレンズ　寸法図　M23FM25




品番 定価（税別） 直販（税別）
 M23FM25 オープン \54,000
　
 ■ 主な仕様
 型番  M23FM25
 適合素子サイズ   2/3~1/4 inch
 マウント   Cマウント
 焦点距離   25mm
 絞り範囲   f1.8～f22
 画角
（水平ｘ垂直）		  2/3型  20.0°x15.1°
 1/2型  14.6°x11.0°
 1/3型  11.0°x8.2°
 フォーカス範囲  0.1m～∞
 操作方法  フォーカス  手動（ロック付き）
 絞り  手動（ロック付き）
 フィルターネジ径   M49 P=0.75mm
 対応波長   可視光域
 動作温度範囲   -10℃～+70℃
 重量  380g ±10g

撮影対象の大きさにより、下表を参考にお選びください。
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング		 撮影
距離		 撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000.0 363.0x271.9 263.6x197.6 197.6x148.1
84.8 38.3x28.7 27.8x20.8 20.8x15.6
0.5mm 1212.4 441.6x330.7 320.7x240.3 240.3x180.1
76.1 35.5x26.6 25.8x19.3 19.3x14.5
1mm 587.3 221.0x165.4 160.4x120.2 120.2x90.1
68.6 33.1x24.8 24.0x18.0 18.0x13.5
1.5mm 378.9 147.4x110.3 107.0x80.1 80.1x60.1
62.0 31.0x23.2 22.5x16.8 16.8x12.6
5mm 87.2 44.4x33.2 32.2x24.1 24.1x18.0
32.4 21.4x16.0 15.5x11.6 11.6x8.7
10mm 24.7 22.3x16.6 16.1x12.0 12.0x9.0
12.2 14.9x11.1 10.8x8.1 8.1x6.0
15mm 3.8 14.9x11.1 10.8x8.0 8.0x6.0
1.5 11.5x8.5 8.3x6.2 6.2x4.6
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです

※ご不明な点・ご要望など なんでもお気軽にご相談下さい。→







 ■ M23FM35 f=35mm C-mount Lens

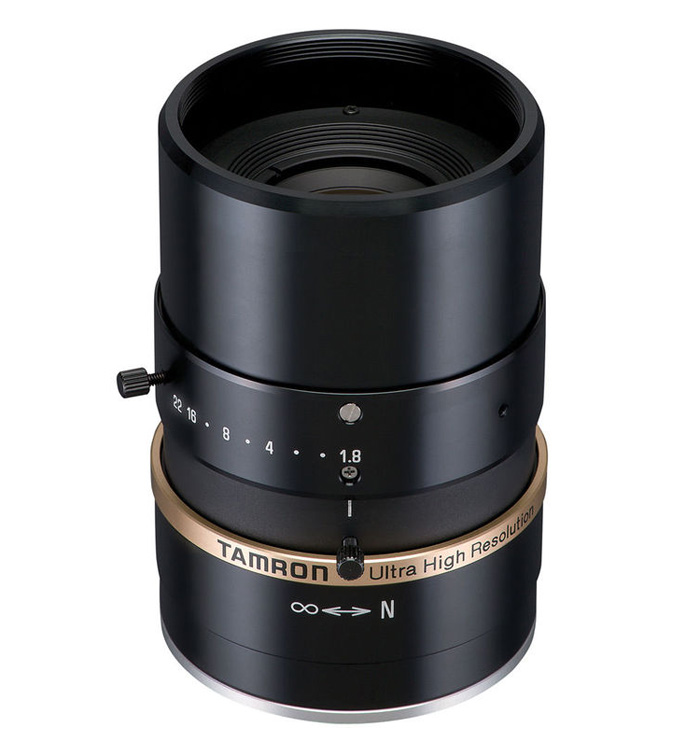

Cマウントレンズ　f=35mm 6メガピクセル 2/3inchセンサー対応

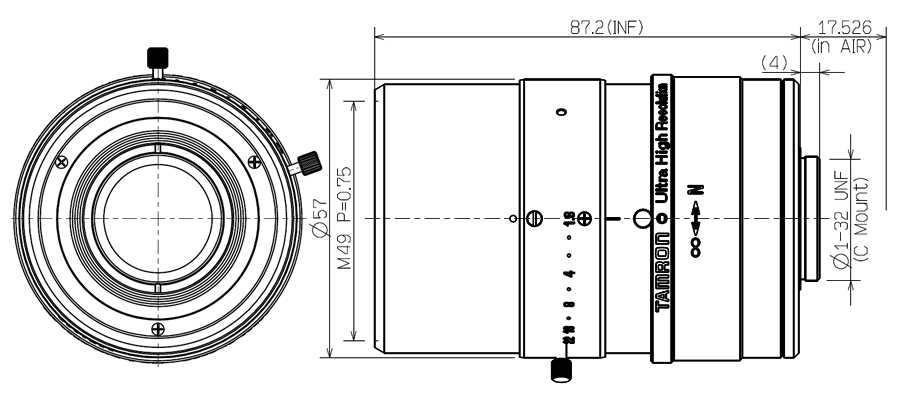

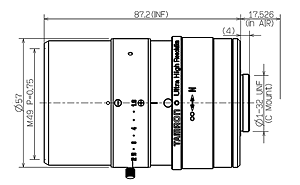

Cマウントレンズ　寸法図　M23FM35




品番 定価（税別） 直販（税別）
 M23FM35 オープン \54,000
　
 ■ 主な仕様
 型番   M23FM35
 適合素子サイズ   2/3~1/4 inch
 マウント   Cマウント
 焦点距離   35mm
 絞り範囲   f1.8～f22
 画角
（水平ｘ垂直）		  2/3型  14.4°x10.8°
 1/2型  10.5°x7.8°
 1/3型  7.8°x5.9°
 フォーカス範囲  0.15m～∞
 操作方法  フォーカス  手動（ロック付き）
 絞り  手動（ロック付き）
 フィルターネジ径   M49 P=0.75mm
 対応波長   可視光域
 動作温度範囲   -10℃～+70℃
 重量  388g ±10g

撮影対象の大きさにより、参考にしてください
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング		 撮影
距離		 撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000.0 255.2x191.3 185.5x139.0 139.0x104.3
138.0 36.0x27.0 26.2x19.6 19.6x14.7
0.5mm 2416.8 617.2x462.4 448.4x336.2 336.2x252.1
130.0 34.3x25.7 24.9x18.7 18.7x14.0
1mm 1191.9 308.7x231.3 224.2x168.1 168.1x126.0
122.8 32.7x24.5 23.8x17.8 17.8x13.4
1.5mm 783.6 205.9x154.2 149.5x112.1 112.1x84.0
116.2 31.3x23.4 22.7x17.0 17.0x12.8
5mm 212.0 61.9x46.3 44.9x33.6 33.6x25.2
82.5 23.9x17.9 17.4x13.0 13.0x9.8
10mm 89.5 31.0x23.2 22.5x16.8 16.8x12.6
55.1 17.9x13.4 13.0x9.7 9.7x7.3
15mm 48.7 20.7x15.5 15.0x11.2 11.2x8.4
38.7 14.4x10.7 10.4x7.8 7.8x5.8
20mm 28.2 15.6x11.6 11.3x8.4 8.4x6.3
27.9 12.0x8.9 8.7x6.5 6.5x4.9
25mm 16.0 12.5x9.3 9.0x6.7 6.7x5.0
20.1 10.3x7.7 7.4x5.5 5.5x4.2
30mm 7.8 10.4x7.7 7.5x5.6 5.6x4.2
14.3 9.0x6.7 6.5x4.9 4.9x3.6
35mm 2.0 8.9x6.6 6.4x4.8 4.8x3.6
9.8 8.0x6.0 5.8x4.3 4.3x3.2
40mm
6.2 7.2x5.4 5.2x3.9 3.9x2.9
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです

※ご不明な点・ご要望など なんでもお気軽にご相談下さい。→







 ■ M23FM50 f=50mm C-mount Lens

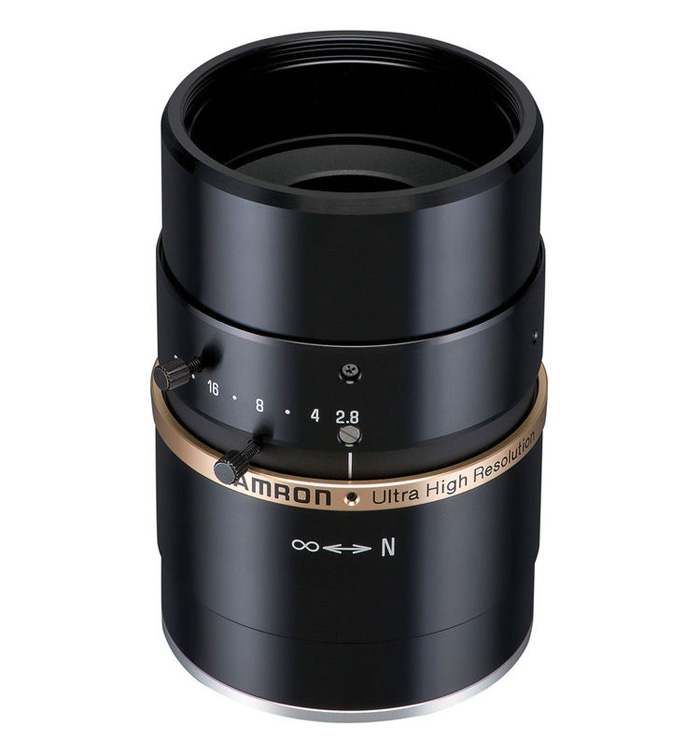

Cマウントレンズ　f=50mm 6メガピクセル 2/3inchセンサー対応

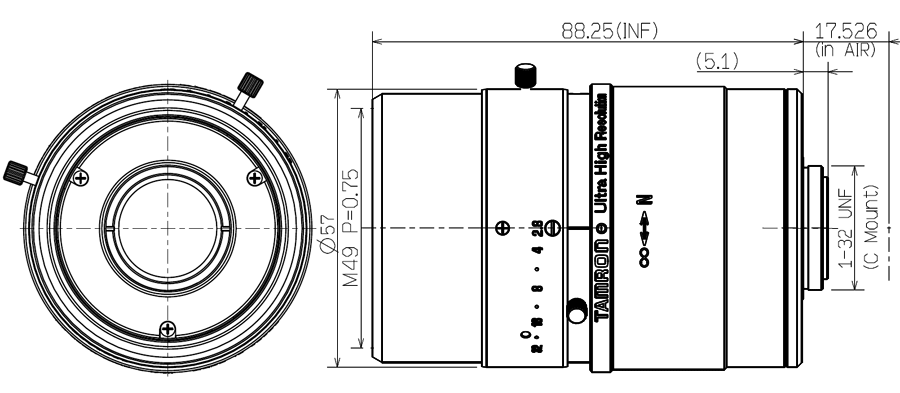

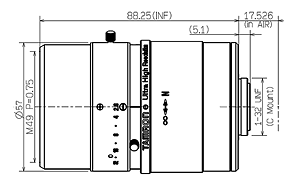

Cマウントレンズ　寸法図　M23FM50




品番 定価（税別） 直販（税別）
 M23FM50 オープン \54,000
　
 ■ 主な仕様
 型番   M23FM50
 適合素子サイズ   2/3~1/4 inch
 マウント   Cマウント
 焦点距離   50mm
 絞り範囲   f2.8~f32
 画角
（水平ｘ垂直）		  2/3型  10.1°x7.6°
 1/2型  7.3°x5.5°
 1/3型  5.5°x4.1°
 フォーカス範囲  0.15m～∞
 操作方法  フォーカス  手動（ロック付き）
 絞り  手動（ロック付き）
 フィルターネジ径   M49 P=0.75mm
 対応波長   可視光域
 動作温度範囲   -10℃～+70℃
 重量  374g ±10g

撮影対象の大きさにより、参考にしてください
 ■ 接写リングと撮影可能範囲と撮影距離（mm）
接写
リング		 撮影
距離		 撮像素子サイズ（カメラ側）
2/3"型時 1/2"型時 1/3"型時
無 1000.0 175.6x131.7 127.7x95.8 95.8x71.9
134.9 20.1x15.1 14.6x11.0 11.0x8.2
0.5mm 4968.6 872.6x654.6 634.8x476.1 476.1x357.1
132.4 19.6x14.7 14.2x10.7 10.7x8.0
1mm 2491.3 436.3x327.3 317.4x238.1 238.1x178.6
130.0 19.1x14.3 13.9x10.4 10.4x7.8
1.5mm 1665.5 290.9x218.2 211.6x158.7 158.7x119.1
127.7 18.6x14.0 13.6x10.2 10.2x7.6
5mm 510.2 87.4x65.6 63.6x47.7 47.7x35.8
114.2 15.9x12.0 11.6x8.7 8.7x6.5
10mm 262.6 43.8x32.9 31.9x23.9 23.9x17.9
100.6 13.2x9.9 9.6x7.2 7.2x5.4
15mm 180.0 29.2x21.9 21.3x16.0 16.0x12.0
90.9 11.3x8.5 8.2x6.2 6.2x4.6
20mm 138.7 22.0x16.5 16.0x12.0 12.0x9.0
83.8 9.9x7.4 7.2x5.4 5.4x4.0
25mm 113.9 17.6x13.2 12.8x9.6 9.6x7.2
78.2 8.7x6.6 6.4x4.8 4.8x3.6
30mm 97.3 14.7x11.0 10.7x8.0 8.0x6.0
73.8 7.9x5.9 5.7x4.3 4.3x3.2
35mm 85.5 12.6x9.4 9.1x6.9 6.9x5.1
70.2 7.1x5.4 5.2x3.9 3.9x2.9
40mm 76.7 11.0x8.3 8.0x6.0 6.0x4.5
67.2 6.5x4.9 4.8x3.6 3.6x2.7
上段:　無限遠位置での範囲（接写リングなしは、1.0mの範囲）
下段:　至近位置での範囲
 *接写リングは別売オプションです

※ご不明な点・ご要望など なんでもお気軽にご相談下さい。→







 ■ オプション　接写リング
品名 リング長 型番  直販（税別）
接写リング 0.5mm YS-0.5-R
Cマウント用　接写リング 1mm YS-1-R
2mm YS-2-R
*5mm YS-0005
10mm YS-0010
20mm YS-0020
40mm YS-0040
50mm TS-0107H
100mm YS-0100
セット品  セット内容  型番  直販（税別）
接写リング6点セット 0.5mm/1mm/5mm
/10mm/20mm/40mm		  YS-2000
接写リング7点セット  0.5mm/1mm/2mm/5mm
/10mm/20mm/40mm  		  YS-2500
*注　5mmの接写リングは、CSマウントカメラをCマウント用レンズに対応させる変換アダプターとして使用できます
