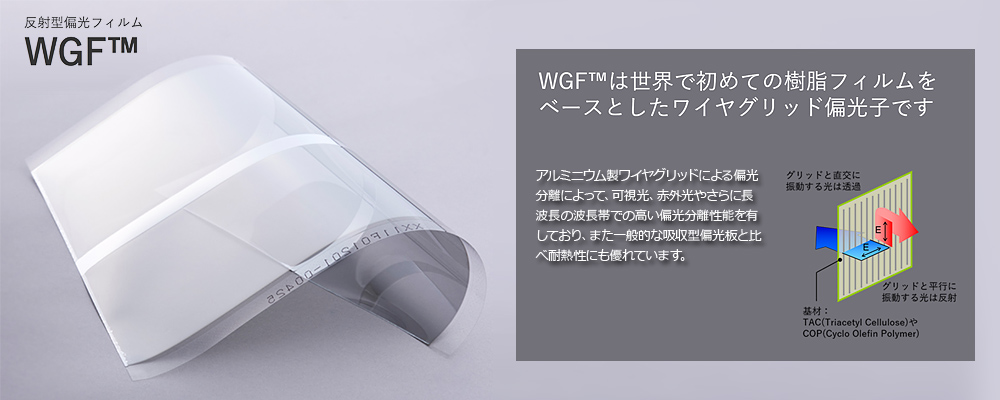

世界初、樹脂フィルムベースのワイヤグリッド偏光フィルム

世界初、樹脂フィルムベースのワイヤグリッド偏光フィルムです。金属ナノワイヤによる偏光分離により、可視光はもとより赤外光偏光フィルムとしても高い偏光分離性能、一般的な吸収型偏光板と比べ耐熱性も優れています。従来の粘着なしタイプに加えて、待望の粘着付きタイプが新登場です。

※ ご不明な点は なんでもお気軽にご相談下さい。→　

	Wire Grid Polarizer　　WGFTM

■ 吸収のない反射型偏光子 　A reflective polarizer without absorption loss ■ 薄い樹脂フィルムならではの高い加工性 　Flexible & excellent processibility ■ 低い入射角依存性 ビームスプリッタなどでも光学性能が安定する低い入射角依存性 ■ 可視光から近赤外線までカバーする偏光性能 　Less wavelength dependence 　(visible~infrared light) ■ 高温・高湿度でも使用できる優れた耐久性 　（60℃/90%RH/1500h, 105℃/Dry/1000h） 　　*代表製品実測値です。保証値ではありません 　Excellent durability under high temperature

	ワイヤーグリッド偏光フィルムの応用

	PBS(偏光ビームスプリッター) WGF™をプリズムで挟んだ光学部品。LCOSを使用するAR-glassで広く使用されています。
	枠付きフィルター ガラスに貼ったWGF™を枠に取り付けたアタッチメント。 センサーなどにそのまま取り付けることができます。

用途例
用途	波長	効果・使用方法	実績
HUD; Head-up Display	可視光	耐熱性向上	あり
AR Glass	可視光	斜入射特性の高いPBS	あり
検査機用の偏光照明	可視光	耐熱性向上	あり
車載カメラ	赤外線（～1,000nm）	反射防止	あり
監視カメラ	赤外線（～1,000nm）	反射防止	あり
生体認証（静脈/虹彩等）	赤外線（～1,000nm）	反射防止	あり
半導体検査機	赤外線（～1,600nm）	反射防止	あり
工業用検査カメラ	赤外線（～2,000nm）	反射防止	あり
眼底/網膜検査機器	赤外線（～2,000nm）	反射防止	あり
選果機などの選別機械	赤外線（～2,000nm）	反射防止	あり
レーダー類	テラヘルツ波/ミリ波	混線防止等	検討中

	ワイヤーグリッド偏光板　価格

■　高透過率 グレード
★ 高透過率グレード / 粘着層なしタイプ (TAC基板品)

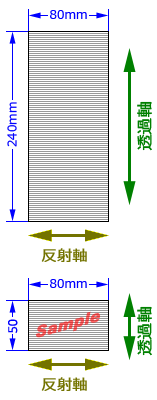

品番 タイプ  サイズ 定価(税別)  直販(税別)  MLP-WG 非粘着 80×240mm  t= 約80μm オープン  \27,500  MLP-WG Sample 80×50mm  オープン  \8,700 （送料サービス）
	MLP-WG 仕様書
★ 高透過率グレード / 粘着層なしタイプ (COP基板品)
品番 タイプ  サイズ 定価(税別)  直販(税別)  MLP-WG-COP 非粘着 80×240mm  t= 約190μm オープン  \27,500  MLP-WG-COP Sample 80×50mm  オープン  \8,700 （送料サービス）
	MLP-WG-COP 仕様書
★高透過率グレード / 粘着層ありタイプ (TAC基板品)
品番 タイプ  サイズ 定価(税別)  直販(税別)  MLP-WGS 粘着付 80×240mm  t= 約100μm オープン  \28,400  MLP-WGS Sample 80×50mm  オープン  \9,000 （送料サービス） ※粘着はTAC側です。貼るとワイヤーが表になります。
	MLP-WGS 仕様書
★高透過率グレード / 粘着層ありタイプ (COP基板品)
品番 タイプ  サイズ 定価(税別)  直販(税別)  MLP-WGS-COP 粘着付 80×240mm  t= 約210μm オープン  \28,400  MLP-WGS-COP Sample 80×50mm  オープン  \9,000 （送料サービス） ※粘着はCOP側です。貼るとワイヤーが表になります。
	MLP-WGS-COP 仕様書
* TAC 基板製品は現在の在庫が終了次第、販売終了となります。 以降はCOP基板製品のみの販売となります
■　ハイコントラスト グレード
★ハイコントラスト グレード / 粘着層なしタイプ (TAC基板品)　 *販売終了
品番 タイプ  サイズ 定価(税別)  直販(税別)  MLP-HC 非粘着 80×240mm t= 約80μm オープン \27,500 MLP-HC Sample 80×50mm オープン \8,700 （送料サービス）
	MLP-HC 仕様書
★ハイコントラスト グレード / 粘着層なしタイプ (COP基板品)
品番 タイプ  サイズ 定価(税別)  直販(税別)  MLP-HC-COP 非粘着 80×240mm  t= 約190μm オープン  \27,500  MLP-HC-COP Sample 80×50mm  オープン  \8,700 （送料サービス）
	MLP-HC-COP 仕様書
★ハイコントラスト グレード / 粘着層ありタイプ (TAC基板品)
品番 タイプ  サイズ 定価(税別)  直販(税別)  MLP-HCS 粘着付 80×240mm  t= 約100μm オープン  \28,400  MLP-HCS Sample 80×50mm  オープン  \9,000 （送料サービス） ※粘着はTAC側です。貼るとワイヤーが表になります。
	MLP-HCS 仕様書
★ハイコントラスト グレード / 粘着層ありタイプ (COP基板品)
品番 タイプ  サイズ 定価(税別)  直販(税別)  MLP-HCS-COP 粘着付 80×240mm  t= 約210μm オープン  \28,400  MLP-HCS-COP Sample 80×50mm  オープン  \9,000 （送料サービス） ※粘着はCOP側です。貼るとワイヤーが表になります。
	MLP-HCS-COP 仕様書
* TAC 基板製品は現在の在庫が終了次第、販売終了となります。 以降はCOP基板製品のみの販売となります

※ ご不明な点は なんでもお気軽にご相談下さい。→　

	「ワイヤーグリッド偏光板」仕様

製品と主な仕様
製品番号		光学 グレード	サイズ	基材 厚さ	粘着剤	透過率
							450nm	550nm	650nm
MLP-WG		高透過率 グレード	240 x 80mm	TAC 80μm	なし	Tp	80.6%	87.6%	89.4%
MLP-WGS					基材面	Tc	0.13%	0.05%	0.03%
MLP-HC		ハイコン グレード	240 x 80mm	TAC 80μm	なし	Tp	78.7%	83.0%	83.2%
MLP-HCS					基材面	Tc	0.05%	0.02%	0.01%
*記載のデータは測定値であり保証値ではありません。また、数値の小数点2桁目は参考値です。

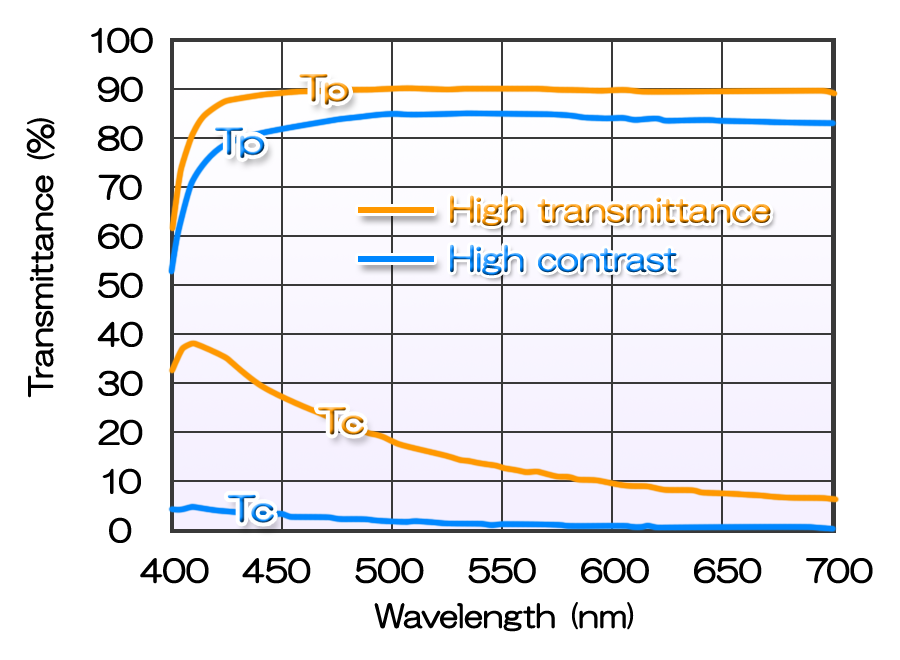

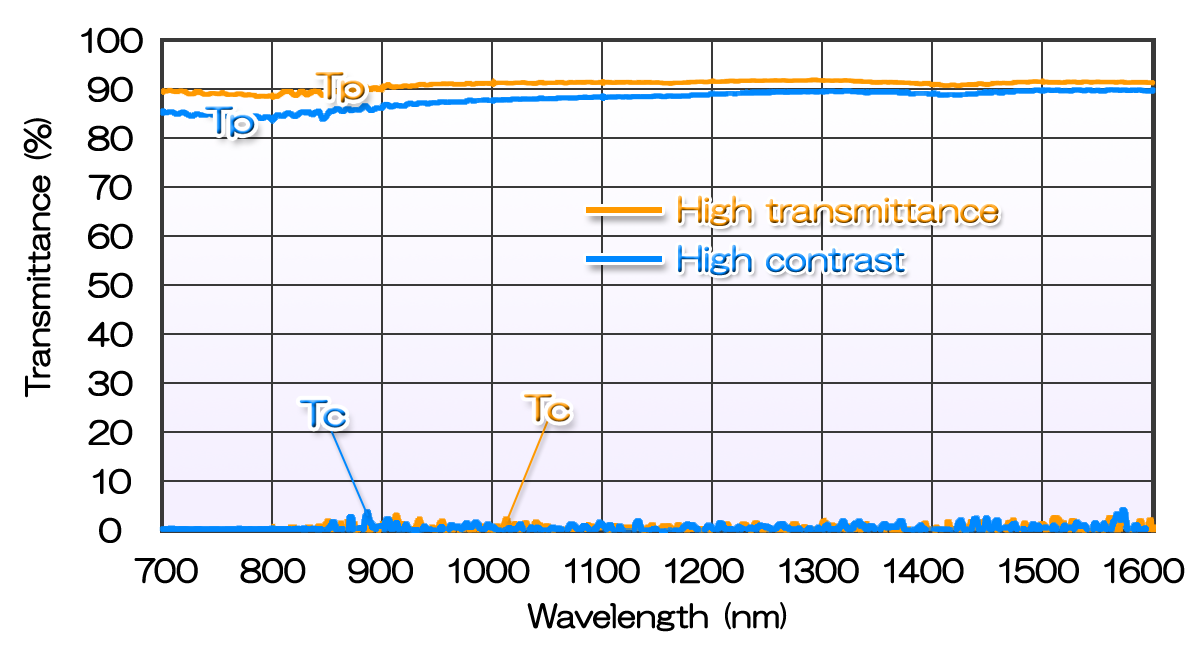

可視光領域/赤外領域　透過率特性

可視光域 近赤外線領域 近赤外領域でも偏光性能を保持します。 *ご注意・上図は偏光入光時の透過率を測定した 　代表製品の実測値です。保証値ではありません

WGFの層構成
粘着材なし	基板面粘着材有り

※ ご不明な点は なんでもお気軽にご相談下さい。→　

※ 送料に付いて

●トラック配送可能な地域は、お買上げ税別合計額が2万円以上場合、送料は無料です。2万円未満の場合は、 　送料・パッケージ代として税別1,000円申し受けます。 　●航空便対応が必要な地域（沖縄県、小笠原諸島、離島など）の場合、都度お見積いたします。 　*ご注意　特注品は、サイズにより別途お見積りとなります
