　紫外線LEDポット照射装置 超高出力UVキュア装置



特徴と機能▼　　　用途▼　　　構成と価格▼　　　オプション▼　　　仕様▼





　UVキュア・紫外線スポット照明装置　超ハイパワーアップ 800mW/cm2を実現

今までにない超ハイパワーのUVキュア・乾燥・硬化接着用、UVスポット照射装置です。製造ラインの半導体保護樹脂の連続硬化、マイクロレンズ短時間接着や、蛍光励起による潤滑剤塗布ムラ検査、鮮魚アニサキス観察検査に極めて有効、小型軽量省エネルギーでハンディータイプ、屋外携帯性も抜群です。

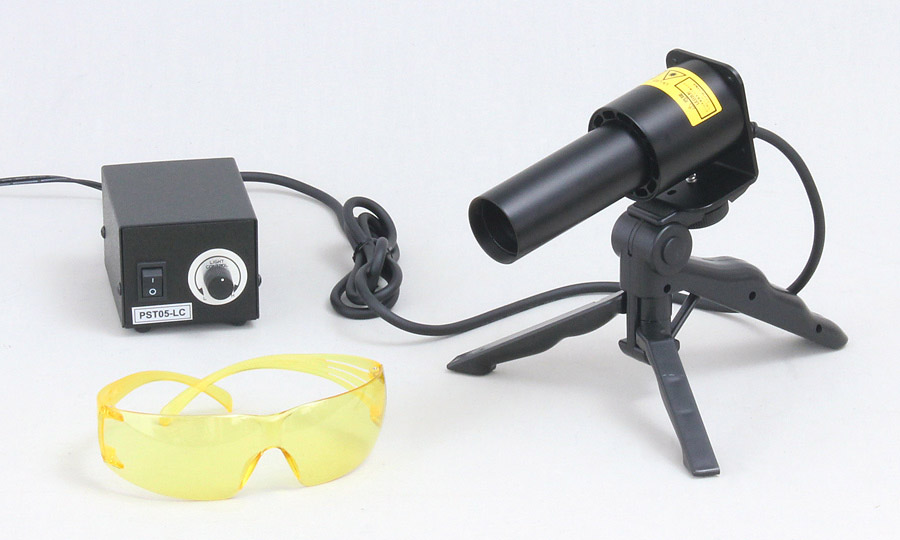

UV LEDスポット照明装置









　UV LED スポット照射装置 <MSPT-UVX>の主な機能と特徴

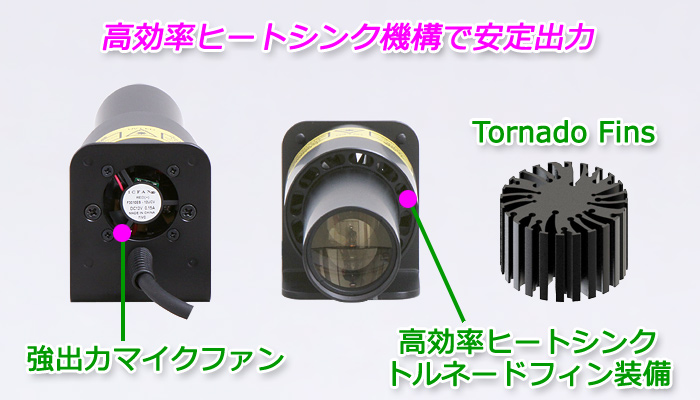

UV LEDスポット照明装置　高効率ヒートシンク ■ さらに強力・高性能、しかも価格半額を実現
日亜最新の超強力UV LED（順電流 4500mA）を採用。超強出力で取り扱いの難しいチップを、トルネードフィン型ヒートシンクの採用とマイクロファンの強制空冷で、ハンディタイプでありながら長時間安定した強出力を可能にしました。
国産製品　安心の日本産品です。構成の工夫とメーカーの協力で驚きの低価格も実現しました。


■  発熱ダメージが少なく、大幅コスト減が可能

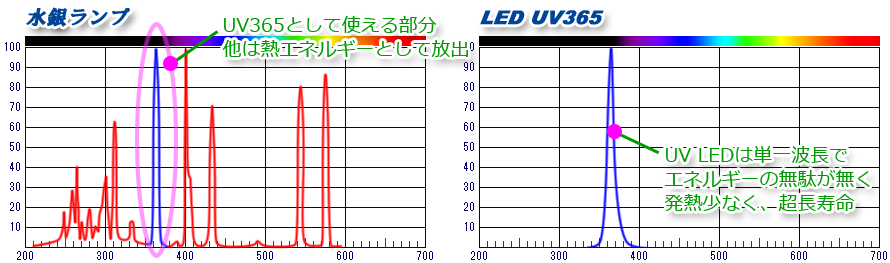

水銀ランプのUVは一割で九割は熱エネルギーとして放出。LEDは単波長・高効率で発熱も僅かです。
  ① 検査対象に、熱変形や劣化などのダメージを与えず、高精度のキュア加工を可能にすします。
② 4万時間の超長寿命で、ランプ交換の費用やメンテナンスコストを大幅さ抑えられます。
③ 消費電力が低く、発熱も少ないため、空調設備とその運転電力コストも削減できます。


■ 定電流制御・高機能・小型電源
LEDに理想的な、定電流回路を採用、安定した出力を得られます。ボリュームダイアルのほか、外部コントロール接点付きなので、シーケンサー等による外部からのコントロールも可能。工程ラインにも活用できます。


UV LEDスポット照明装置　ガングリップ

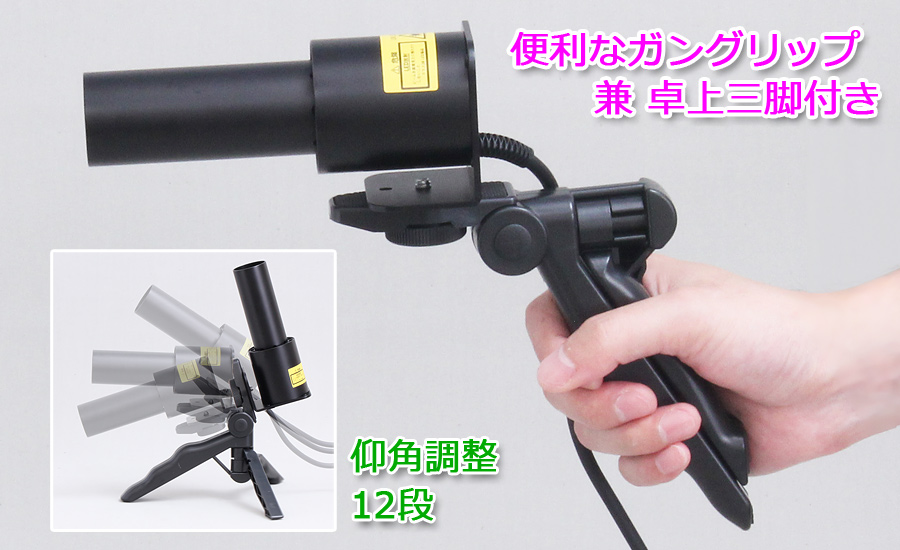

 ■ ガングリップ三脚装備・ハンディーで高い携帯性能
高出力にもかかわらず、消費電力が少なく、携帯電源でも長時間の継続照明が可能。　本体も小型軽量、標準装備のハンドグリップ三脚で、屋外で手持ち照射も可能、高い携帯性能（ハンディータイプ）です。

※ ご不明な点は なんでもお気軽にご相談下さい。→　









　紫外線LED 照射装置置 <MSPT-UVX>の用途

UV・紫外線硬化
精密接着		 紫外線硬化型接着剤を利用した、モジュールカメラ、DVDやCDの微小なマイクロ・ピックアップレンズの固定等、光学部品・微小微細部品の接着。液晶、各フィルターの張り合わせ。
基盤・サーキット フレキシブル基板の電極保護用絶縁体、UV硬化樹脂の工程内連続硬化
印刷 ＵＶインクの硬化と乾燥。
キズ・欠陥検査 紫外線蛍光探傷剤を利用した金属パイプ内の傷・欠陥検査。タービンの羽のキズ検査。車軸内部やベアリングのキズ検査。
アニキサスの検出 鮮魚に潜む、線虫・アニサキスを紫外線で蛍光励起、強いUVで鮮明に可視化、すでに多くの検査機関で使用されています。
警察等捜査 油脂・タンパク質・血痕の検査等、携帯性能の優れた本製品は、捜査の現場で威力を発揮します
励起蛍光照明装置 EtBr染色電アガロースゲルなど、強力な励起光源としても応用できます









　UV LED スポット照明装置 <MSPT-UVX>　標準構成と価格

製品名 品番  定価（税別） 直販（税別）
紫外線スポット照明装置 MSPT-UVX  \195,600 \180,000

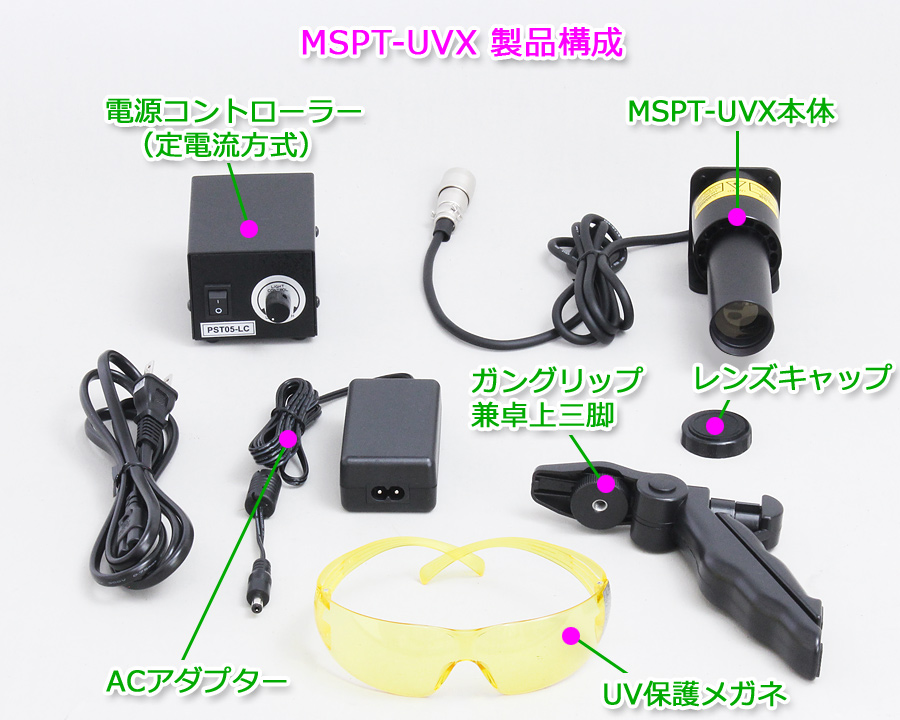

UV LEDスポット照明装置　製品構成
① MSPT-UVX 光源部（レンズキャップ付き）
② 電源コントローラー（定電流方式）
③ AC-DCアダプター
ユニバーサル・100~240V
④ 紫外線カット・安全保護メガネ
⑤ ガングリップ兼三脚（12段階・仰角調整可）


※ ご不明な点は なんでもお気軽にご相談下さい。→　









　オプション　補助集光レンズ 　　狭い範囲により強い照射を可能にします

製品名 品番  定価（税別） 直販（税別）
補助集光レンズ　F70 MSD-70  \11,600 \10,700
補助集光レンズ　F40 MSD-40  \11,600 \10,700
　スポット径（φmm）と 照射距離（WDmm）
2種類の補助集光レンズを用意
用途に合わせ、組み合わせてご使用ください
補助集光レンズ　 WD Spot (φmm)
無し（本体のみ） 100cm φ160
50cm φ85
10cm φ22
MSD-70× 1個 10cm φ22
50mm φ12
35mm φ9
MSD-40× 1個 35mm φ9
22mm φ6
MSD-40 + MSD-70 22mm φ6
10mm φ4
  *表は目安です。デモ機でご確認ください。
**距離を離せばより広い範囲に照射できます







　UV LED スポット照明装置 <MSPT-UVX> の仕様

　光源部

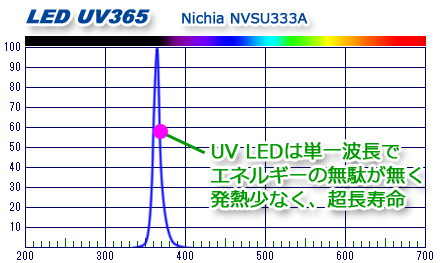

◆ 波長
（365nm）
◆ 使用LED 　日亜化学製　NVSU333B 定格3.85V 4500mA （Max 8.18W）
◆ 照度 　
◆ ランプ寿命 　4万時間　(計算上の予測値です)
◆ 冷却 　高効率トルネードヒートシンク + マイクロファン強制空冷

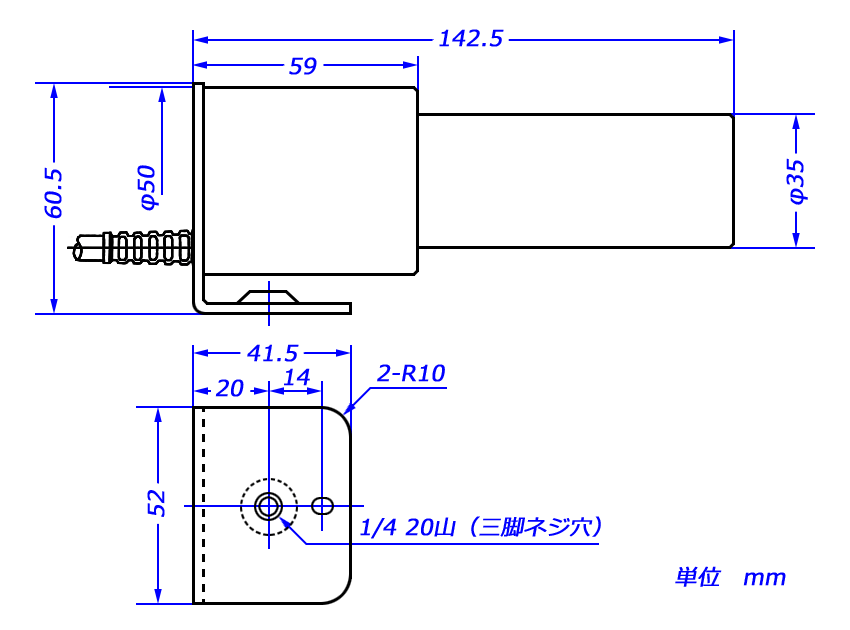

◆ 光源部サイズ 　
◆ 光源部重量 　342g（ 電源コードを含む ）

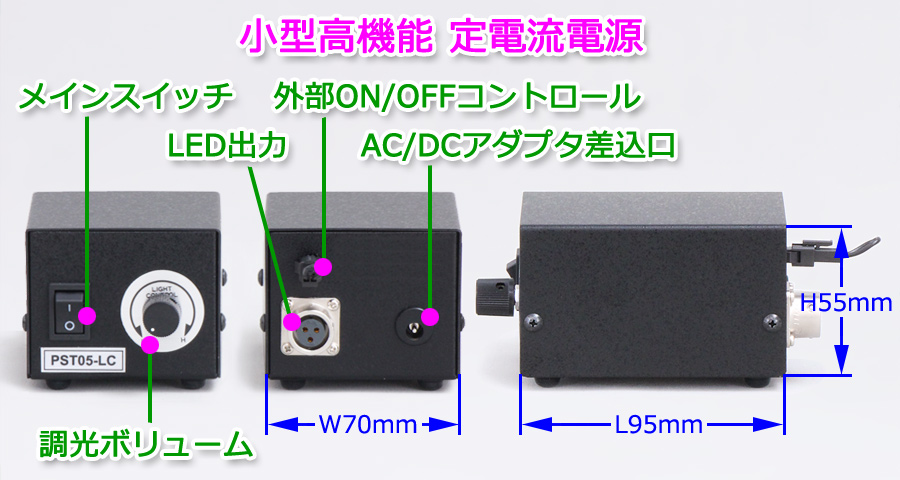

　電源部
◆ 1回路線総合出力 　15W
◆ 調光方式 　電流可変型（定電流方式）
◆  調光VR 　ツマミ付ボリューム
◆ 使用温度 / 湿度 　0～＋40℃ / 20～70%　非結露
◆ 定格入力電圧 / 定格出力 　Imput: DC 12V / Output: DC5V - 3A - 15W（MAX）
◆ 安全規格 　外部コントロールプラグ
　緊急遮断・ON-OFFに使用
◆ 消費電力 　11W
◆ 冷却 　高効率トルネードヒートシンク + マイクロファン強制空冷

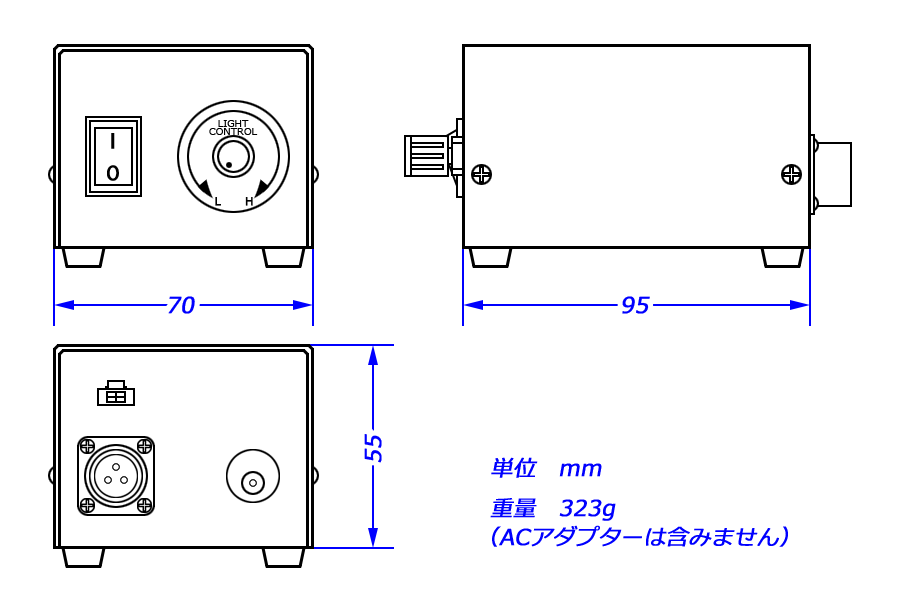

◆ 電源部サイズ
　（本体部のみ
　　突起は含みません）		 　
◆ 電源部重量 　323g （ACアダプターは含みません）
◆ 付属品 　外部ON/OFFコントロール端子用 短絡ジャンパー
◆ 専用電源 (ACアダプター) 　Input: 100～240V 50～60Hz ユニバーサル
　Output: 12V 3.0A 36W Max　PSE / UL / CE 認証製品
