 LEDトランスイルミネーター ゲル撮影・切り出し 青緑505nm/60W




主な特徴▼   単体価格▼   セット価格▼   便利な機能 ▼   仕様▼


デザイン一新バージョンアップ製品「LED505-TR60W-2」を新発売
 詳しくはお問い合わせください →

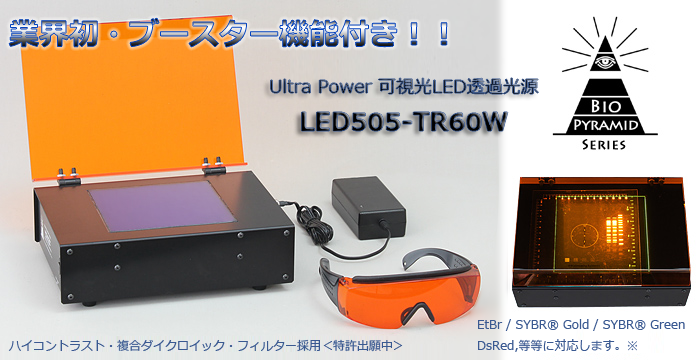

  電気泳動ゲル用 超高照度・青緑色LED(Cyan 505nm)透過照明装置


UVトランス・イルミネーターと同じ直下式の可視光透過照明です。超高輝度・可視光青緑色LEDと、複合ダイクロイックフィルター採用で、 光源のバックグラウンドを除去し、エッチジウムブロマイド(EtBr)によるDNAの検出・撮影・切り出しを可能にしました。別売Bio-Pyramid-Miniと市販デジタルカメラやUSB CCDカメラで、明室でアガロースゲル画像撮影記録もきわめて簡単!! 新型コロナウイルス検出、RT-PCR法に応用が期待されます。

LEDトランスイルミネーター 505nm 新型コロナウイルス検出に使用されるゲル蛍光照明


70nm・青色LEDトランス・イルミネーターはこちら  取扱説明書     安心な
国産品です









  主な特徴と機能



オートオフ機能<節電対策>
◎ゲルの乾燥も防ぎます

ミニゲル撮影用とLEDトランスイルミネーター

画像は
撮影フード及びデジカメ付きセット
<MBPmi-LED505TR-XZ2B>




■ 安全な可視光505nm青緑色・チップ型高輝度LED×25個・60W級超高出力
業界で初めての60W級の超高出力(高出力時)で、微弱なバンドも明瞭に検出します。 紫外線に比べ、肌にやさしく、 単色発光で高効率なLEDのため、発熱も少ないため、検体の劣化も防げます。環境にやさしく、しかも超長寿命で半永久的に使用可能です。
■ LEDで初めて実現させた 直下照明方式
後述の、複合フィルターで初めて可能になった、UV Transilluminatorと同じ、直下照明方式の為使いやすく、照明ムラもほとんどありません。
■ バックグラウンドを完全除去・複合ダイクロイックフィルター採用
急激な波長カットカーブを有する、ハイコントラスト複合ダイクロイックフィルターと505nmシアン色LEDの強力パワーとの相乗効果で、 GFP/EGFP/SYBRR GreenなどのBlue〜Cyan励起系蛍光剤から EtBr/Gel RedR 等のGreen励起系蛍光剤まで幅広い蛍光剤の励起と分離観察が可能です。
■ 発光面有効サイズ130×140mm
輝度ムラのほとんど無い均等な発光面で、ミニゲルから中判サイズの多くのゲルに適応します。
■ 560nm以下励起光カット、観察兼用ハイコン・フィルター・カバー採用
ゲル・バンド切り出し作業も、フィルター・カバー半開きでそのまま可能です。
バックグラウンドを完全除去
Dichroic Filterの劇的効果


ダイクロイックフィルターの効果

不使用時    使用時
■ ユーザー目線の便利な機能
* オートオフ(5分後切)を設定できます。スイッチの切り忘による検体の劣化や乾燥をを防ぎます。
*
スイッチ長押しでさらにハイパワー(ブースター機能)1.5倍の輝度が得られ、特に暗いバンドの分離観察に威力を発揮します。 説明画像
■ 同時開発Bio-Pyramid-Miniでデジタル画像記録
デジタルカメラを取り付けてトランスイルミネーターに載せるだけ。明室で電気泳動ゲル・バンド撮影できます。 マルチアングルモニター・推奨デジタルカメラセットも用意されています。


蛍光試薬の分光特性・SpectramとLED光源の選び方









  標準セット LED透過照明 本体 / 標準付属


ゲル励起光源 LEDトランス・イルミネーター 青緑505nm 60W
1. LED 透過照明本体 : 560nm以下カット・オレンジフィルター付き
2. AC-DCアダプター  : 100V〜240V ユニバーサル 24V 2.7A 65W
3. 切り出し用ゴーグル : 特製ハイコン 570nm以下カット・眼鏡使用可
製品名 品番 定価(税別) 直販(税別)
可視光LED透過照明基本セット LED505-TR60W \150,000 \126,000

下段オプションとの便利なセット製品はこちら →

デザイン一新バージョンアップ製品「LED505-TR60W-2」を新発売
 詳しくはお問い合わせください →

*見積りご不要なら、簡単カート方式のショップサイトも便利です。→



 ■ 有ると便利・追加オプション
デジカメ用遮光フード 推奨・デジカメセット
ミニゲルに最適、卓上小型電気泳動ゲル撮影装置
G7XM2-BSET
この他の関連オプション
本機用に開発された、小型軽量デジカメ撮影フード、明室で微弱なバンドのデジタル記録を可能にします。 一般撮影もできる、1inch 素子の超高性能デジカメセット
定価(税別) \52,800
直販(税別) \46,800


定価(税別) \153,550
直販(税別) \100,700










 LEDトランスイルミネーター 推奨撮影セット 構成と価格


 ■ セット内容
セット製品名
製品番号
定  価
直販価格
(全て税別)
構成内容
*分割見積承ります。
メール・問い合せ
*下欄の品番と価格を見積/注文フォーム等にコピー&ペースト下さい
可視光LED透過光源
本体基本セット
LED505-TR60W
\150,000
\126,000
明室撮影用
遮光フード付きセット
MBPmi-LED505TR
\202,800
\172,800
LED照明・すぐに記録ができる
デジカメ + 遮光フード付セット
MBPmi-G7XM2-505TR
\356,350
\273,500
個別製品
品番と価格
可視光LED
505nm透過光源
バイオピラ
ミッドMini
デジタル
カメラセット
製品番号 LED505-TR60W MBP-mini G7XM2-BSET
定  価 (税別) \150,000 \52,800 \153,550
直販価格 (税別) \126,000 \46,800 \100,700

デザイン一新バージョンアップ製品「LED505-TR60W-2」を新発売
 詳しくはお問い合わせください →


*見積りご不要なら、簡単カート方式のショップサイトも便利です。→

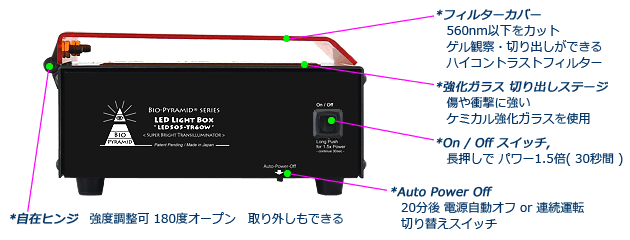

 LEDトランスイルミネーター 便利な機能


電気泳動ゲル用LEDトランス・イルミネーター 60W Cyan505nm









 LED Transilluminator 仕様


 ■ 仕様 LED505-TR60W
◆ ピーク波長量  505nm
◆ フィルタサイズ 140mm×130mm(有効面134×124mm)
◆ 使用LED 高照度チップ型LED 25個 均等配置
◆ 照射方式 下方より、ダイレクト照射 トランス・イルミネーター
◆ 発光面フィルター 金属多層膜蒸着ダイクロイックフィルターに蛍光反射防止特殊複合加工
複合加工の為、微小なピンホール/異物が有ります。φ0.5mmまで5個以下、φ0.3mm未満は不問、
良品とします。
◆ 機能  @スイッチ長押し、出力1.5倍(30秒間) Aオートオフ設定機能(20分間)
◆ 観察用カバーフィルター  キャストアクリル製560nm以下カット、オレンジ色カバー
◆ 対応蛍光試薬 EtBr、 Gel Red、SYBR Green、SYBR Gold、SYPRO Ruby、SYPRO Orange、FIT、GFP、EGFP等、
励起波長485〜510nm程度の試薬
◆ 電源 (ACアダプター)  Input: 100〜240V 50〜60Hz ユニバーサル
 Output: 24V 2.7A (65W)  PSE / UL / CE 認証製品
◆ 消費電力  通常時39W  高出力時58.5W
◆ ランプ寿命  4万時間 (計算上の予測値です)
◆ 冷却  マイクロファンによる強制空冷方式
◆ 付属品  観察切り出し用ゴーグル AC-DCアダプター 取説 保証書

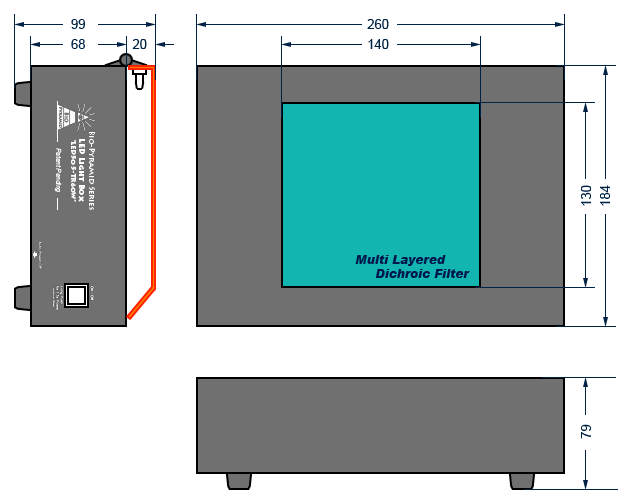

◆ 本体サイズ・重量  W260mm×D184mm×H79mm (含・フィルターカバー=99mm) / 1.8kg
